你们知道吗?像心电监护仪、植入式心脏起搏器这些救命设备，它们的“大脑”就是一块小小的 PCB，一旦这块板子上的焊点出问题，比如虚焊、空洞太大，设备就可能失灵，后果不堪设想，随着 GMP、FDA 和 CE 这些法规越来越严格，以前靠人工拿放大镜看、或者用普通 AOI(自动化光学检测)设备扫一遍的方法，已经不够用了，因为很多内部缺陷，比如焊点里的气泡，眼睛根本看不见，这时候，X 射线检测设备就成了“透视眼”，能看清 PCB 内部的一切，今天际诺斯给大家讲讲如何用 X 射线检测，既满足 GMP 的严格规定，又能把检测效率提上去。

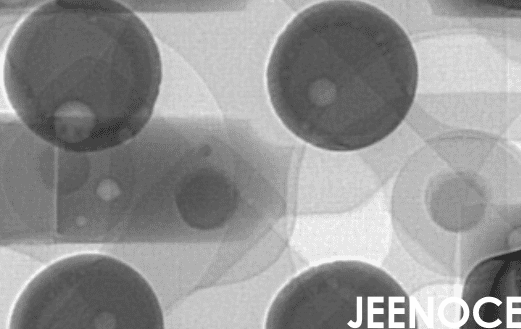

高密度 PCB 的焊点非常小，像针尖一样，检测标准主要看三点：焊点是否完整(有没有虚焊)、内部空洞率(气泡大小)是否超标、元件有没有装偏，我们通常先用 AOI 做表面初筛，把明显的缺陷挑出来，然后 X 射线设备负责“看”内部，比如检查 BGA(球栅阵列)焊点下的空洞，这两者配合，才能形成完整的缺陷检测体系。
GMP 要求每一步操作都要有记录，而且记录不能改，比如，你什么时候检测的、用的什么参数、结果如何，都得清清楚楚，这就要用到数字签名和时间戳技术，确保数据完整，符合 FDA 21 CFR Part 11 对电子记录的要求，简单说，就是你的检测报告要像银行流水一样，每一笔都真实、可查。
小贴士： 选择 X 射线设备时一定要确认它支持自动生成带数字签名的报告，否则，后期手动补记录，不仅麻烦，还容易出错，审计时风险很大。
我们际诺斯的 X 射线设备可以自动完成图像采集、缺陷识别、结果判定和数据存储，比如，设备扫描完一块 PCB，系统会自动判断焊点是否合格，并把所有数据上传到企业的 MES(制造执行系统)里，你就不用人工抄写记录，既快又准。
每次检测，系统都会生成一个唯一编号，关联产品批次、操作员、检测时间、设备参数，你可以随时查：这批板子是谁测的、用的什么温度、结果如何，从原材料入库、SMT 贴片、回流焊到最终检测，整个链条都能追溯，审计时，只要输入批次号，所有信息一目了然。
我们用了数字签名技术，检测结果一旦生成任何人都改不了所有报告可以导出为 PDF 或 XML 格式，符合 FDA 和 CE 的存档要求，而且系统会定期自动备份数据，确保长期存储不丢失。
设备发现缺陷(比如空洞超标)，会自动报警，甚至把坏板子分拣出来，这些缺陷数据会反馈给工艺部门，比如调整回流焊温度，避免下次再出同样问题，这就形成了“检测-分析-改进”的闭环，良品率自然就上去了。
小贴士： 别只把 X 射线当“判官”，把检测数据反馈给工艺，才是提升良品率的关键，比如，连续发现空洞偏大，可能就是助焊剂活性不够，调整一下配方就能解决。
很多生产经理抱怨：“GMP 验证太繁琐了，光整理记录就要花好几天，成本太高了，” 其实，这是把合规当成了负担，我们换个思路：如果检测过程本身就能自动生成验证证据，那合规不就变成资产了吗?传统做法是：先检测，再人工整理报告，补签名，这中间很容易出错，比如漏签、日期写错，导致验证失败，而我们的 X 射线设备，内置了自动化验证模块，检测时，系统自动生成电子批记录(EBR)，包含所有参数、图像、结果和操作者签名，检测结束，验证证据就有了，不需要二次整理，这就是“检测即验证”，举个例子，我们有个客户，以前验证一批产品要 3 天，现在只要 1 天，时间缩短了 60%，而且，因为数据真实、完整，审计通过率从 70% 提升到 98%，合规成本变成了效率资产，人力可以腾出来做工艺改进。
很多企业把 X 射线检测当成“事后把关”，发现缺陷就报废，很被动，其实，这些检测数据可以告诉我们更多，比如，你连续检测 1000 块板子，发现空洞率有上升趋势，那很可能就是回流焊温度在漂移，这时候，系统可以提前预警，让你在缺陷发生前调整工艺，这就是“工艺预测”，我们有个客户，通过分析 X 射线数据，发现某个批次的焊点形变规律异常，提前调整了炉温，避免了 200 块板子的报废，这种从“事后检测”到“事前预防”的转变，不仅降低了合规风险，还省下了大笔返工成本， 建议生产经理每周花 10 分钟，看看 X 射线检测的趋势图，如果发现某个缺陷指标连续上升，别等它超标，马上查工艺参数，这比事后补救划算得多。
我们服务过一家国内知名的医疗电子企业，主要生产心电监护仪和植入式医疗器械，年产量超过 50 万件，他们之前靠人工目检和普通 AOI 设备，检测效率低，误判率高，GMP 验证周期长，检测数据分散在 Excel 表格里，根本没法追溯，而且，AOI 和 X 射线设备没有联动，内部缺陷经常漏检，我们帮他们引入了际诺斯的 X 射线检测设备，并集成了自动化检测系统，设备能自动采集数据，并上传到 MES 系统，同时，部署了数字签名和时间戳技术，确保数据完整实施效果：
检测效率提升了 40%，以前一天测 500 块板子，现在能测 700 块，
缺陷检出率从 95% 提高到 99.8%，几乎不漏检，
GMP 验证时间从 3 天缩短到 1 天，缩短了 60%，
实现了从原材料到成品的全流程追溯，审计时再也不用翻箱倒柜找记录，
质量控制闭环机制使良品率提升了 5%，返工成本下降了 30%。
在医疗电子制造领域，X 射线检测设备已经不是“可选”，而是“必备”，它不仅能帮你看清焊点内部，还能自动生成符合 GMP 的记录，实现全流程追溯，更重要的是，通过数据驱动，你可以从“被动检测”转向“主动预防”，把合规成本变成竞争优势，未来，随着 AOI 和 X 射线的深度融合，以及工艺预测技术的成熟，医疗电子 PCB 的质量控制会越来越智能，希望今天的分享，能帮大家少走弯路。
