某头部锂电企业拥有十几年新能源行业经验的工艺开发工程师老王在际诺斯技术分享会上分享一线实践：锂电池极片褶皱、焊接气泡等内部微小缺陷漏检风险极高，其所在年产 10GWh 动力电池的企业此前依赖人工 X 光判图，不仅效率低、漏检率高，更因检测数据与 MES 系统完全脱节，工艺异常追溯需耗时数日，本次际诺斯将结合企业实际落地案例详解 X 射线检测数据与 MES 系统从接口开发到全流程质量追溯的完整解决方案。

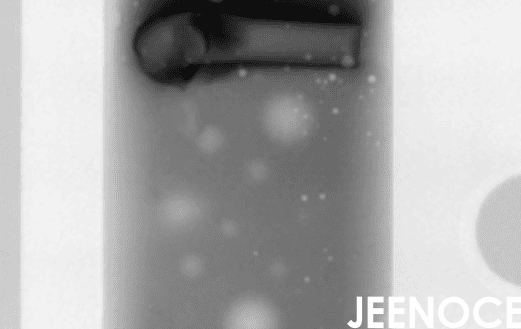

X射线检测在锂电生产中起着关键作用，我们主要用它来检测极片对齐度、极耳焊接质量、电芯内部褶皱和裂纹，这些缺陷一旦出现，往往意味着某个工艺参数出了问题，例如，极片褶皱多了，可能是涂布厚度不均匀，极耳焊接气泡多了，可能是焊接功率没调好。
小贴士：别小看这些内部缺陷，一个0.1毫米的极片褶皱在电池充放电过程中就可能引发短路，所以X射线检测不是查完就完而是要用来反推工艺调整，但过去我们面临三大痛点：
人工判图误差大(漏检率一度高达5%)
数据利用率低(检测报告堆成山，没人分析)
质量一致性难管控(不同班组的判图标准不一样)
因此我们急需一套自动化检测和数据标准化集成方案。
要实现数据对接，得先解决“怎么传”和“传什么”的问题。
我们采用工业以太网，把X射线检测设备实时采集的数据传到服务器，这里的关键是协议要统一，我们选了OPC UA协议，它就像设备之间的“普通话”，不管什么品牌的X射线机，都能用这个协议和MES系统对话。
原始X射线图像很大，MES系统直接处理不了，所以我们把图像里的缺陷信息提取出来，转换成标准格式，比如JSON或XML，每个缺陷都包含：缺陷类型、坐标位置、面积大小、灰度对比度等。
我们用了三种方式：
OPC UA协议：实现设备层和系统层的无缝通信，实时传输检测结果。
RESTful API接口：MES系统可以随时查询检测数据，比如“查一下今天上午A产线所有电芯的缺陷分布”。
数据库中间表：用于批量数据同步，比如每天凌晨把昨天的检测数据汇总到MES数据库。
当检测到关键缺陷(比如电芯内部裂纹)时，MES系统会自动触发停线报警，并通知工艺工程师，，问题就能在第一时间被处理，而不是等到下班才发现。
小贴士：别想着一步到位，先从小范围试点开始，比如先对接一条产线，跑通流程后再推广，我们当时花了3个月调试接口，才敢全面铺开。
光有数据对接还不够，还得让数据“说话”，我们引入了基于深度学习的高精度图像识别算法，专门用来识别微小缺陷，比如，极片上的划痕只有0.05毫米宽，人眼根本看不清，但AI能精准定位。
我们的策略是：AI先自动判图，把99%的合格品筛掉，剩下的1%可疑缺陷再由人工复核，效率提高了10倍，准确率也提升到了98.7%，真正让工艺优化“活”起来的，是我们做的三件事。
以前，我们只知道“这个电芯有气泡”，但不知道为什么有气泡，现在，我们把X射线检测数据和上游工艺参数(比如涂布厚度、辊压压力、焊接功率)关联起来，建了一个“因果图谱”，比如系统发现“极片褶皱”和“涂布厚度波动”有强相关性，工程师点一下“褶皱”这个缺陷，就能看到是哪个工序、哪个参数出了问题，这比单纯的质量追溯更有价值，因为它直接告诉我们“怎么改”。
不同产线用的X射线设备可能不一样，有的品牌A，有的品牌B，如果只比“有没有缺陷”，根本没法对比，所以我们定义了一套“缺陷特征向量”，把每个缺陷抽象成可量化的数值：缺陷面积、长宽比、灰度对比度、位置坐标、形态学特征等，，A产线和B产线虽然设备不同，但“极耳焊接气泡”的特征向量可以横向对比。
小贴士:定义缺陷特征向量时，一定要和工艺工程师、设备供应商一起讨论，我们当时开了5次会，才确定哪些特征对工艺优化最有价值。
这是我们最得意的一个创新，当MES系统通过缺陷特征向量发现某类缺陷(比如电芯内部气泡)的统计分布出现异常趋势时，系统会自动向工艺工程师推送预警，并基于因果图谱推荐调整方案，比如“建议将注液静置时间从2小时延长到2.5小时”，工程师确认后，系统直接下发参数调整指令到设备，调整后，X射线检测数据会持续监控该缺陷的变化，形成“检测-分析-调整-验证”的自动化闭环，以前，一个工艺优化周期要两周，现在缩短到三天。
下面说说我们客户公司的具体案例：他们是一家国内领先的锂电制造企业，年产10GWh动力电池，主要给新能源汽车供货，提升内部缺陷检测效率，实现数据驱动的工艺优化，构建全流程质量追溯体系，实施过程：
选型设备：他们选了高精度X射线检测设备，覆盖极片、电芯、模组全工序，这些设备能识别0.05毫米的微小缺陷。
设计接口：基于OPC UA协议，实现与MES系统的实时数据对接，每检测一个电芯，结果在0.5秒内就能传到MES。
引入AI算法：用深度学习模型自动判图，缺陷识别准确率从85%提升到98.7%。
建立标准：定义了一套缺陷特征向量标准，让不同产线的数据可以横向对比。
构建闭环：实现“缺陷-工艺-良率”的动态反馈回路，系统能自动预警并推荐调整方案。
成效数据：
缺陷识别准确率提升至98.7%
工艺优化周期缩短30%(从两周到三天)
质量一致性显著提高，不良率下降15%
实现从原材料到成品的全流程质量追溯，追溯时间从小时级缩短至分钟。
X射线检测数据对接MES系统，核心价值就是打通数据孤岛，让检测数据真正驱动工艺优化和质量闭环，对我们工艺开发工程师来说，这不仅是“省事”，更是“赋能”，未来我们还有三个方向要探索：
数据智能化：基于大数据和AI，实现缺陷预测和工艺自适应调整，比如，系统能提前预测“如果涂布厚度再波动0.1微米，极片褶皱率会上升5%”，然后自动调整参数，
全流程质量追溯：从极片到模组，实现全生命周期质量数据贯通，以后，一个电池出了问题，能追溯到是哪个批次、哪个工序、哪个参数导致的，
新技术应用：比如多能谱X射线、高速在线检测等，让检测更快、更准，推荐大家关注X射线检测设备在智能制造中的持续演进，毕竟，电池质量是“造”出来的，不是“检”出来的，但有了好的检测数据，我们才能“造”得更好。
