随着新能源行业的快速发展，锂电池的安全性和可靠性越来越受到重视，在锂电模组生产过程中，多层连接片的焊接质量直接影响电池的性能和使用寿命，如果焊接出现问题，例如虚焊或错位，轻则影响电池效率重则可能引发安全事故，因此如何准确且高效地检测焊接质量成为设备工程师面临的重要课题，X 射线检测能够在不破坏产品的情况下清晰看到内部结构，因此它在锂电模组制造中被广泛应用，多层连接片的焊接检测并不简单，存在诸多技术难点，际诺斯将围绕这些难点展开分析，介绍倾斜射线与 3D 检测技术的解决方案，并提供检测程序编写与优化的实用指南，同时我们还将分享设备维护的升级思路，帮助工程师从“被动抢修”转向“主动预测”，让设备运行更稳定、更高效。

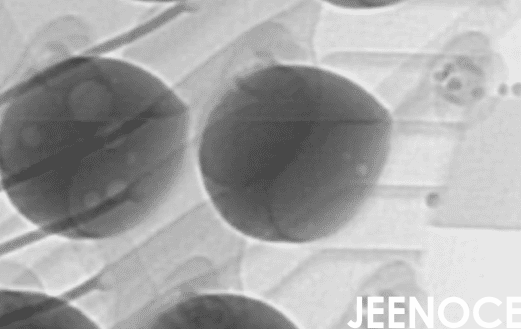

多层连接片在焊接时容易出现重叠、错位或虚焊等缺陷，传统的二维 X 射线图像只能显示一个平面的投影，这使得内部多层结构难以区分，例如，当几层连接片叠在一起时，图像上可能只是一片模糊的阴影，缺陷部位可能被遮挡，导致检测人员难以准确判断。
小贴士： 在检测多层连接片时建议先进行预扫描，了解大致结构，然后根据实际情况调整检测参数，以减少成像干扰。
连接片通常由铜、铝、镍等不同金属材料组成，这些材料的密度差异较大，密度大的材料(如铜)对 X 射线吸收能力强，而密度小的材料(如铝)吸收能力弱，这就导致 X 射线穿透不均匀，有些区域图像过暗，有些区域过亮，影响检测效果，例如，铜片下方的焊点可能因为穿透不足而看不清，而铝片附近的缺陷又可能因为过度曝光而被忽略。
高精度的检测往往需要复杂的参数设置和较长的扫描时间，但在生产现场，效率同样重要，如果检测一个模组需要十几分钟，产线就会严重积压，因此，如何在保证检测精度的同时提高效率，是设备工程师需要解决的关键问题，这要求我们在编写检测程序时，引入自动化流程，例如自动识别缺陷、自动调整参数等，以提升整体效率。
传统的 X 射线检测通常是垂直照射，图像只能反映一个方向的信息，倾斜射线技术通过调整 X 射线源与探测器的角度，从不同方向进行扫描，原本被遮挡的结构就能从侧面看清楚，有效减少重叠对图像的影响，例如对于多层连接片的虚焊缺陷，倾斜扫描可以更清晰地显示焊点是否饱满。
小贴士： 使用倾斜射线技术时，要注意机械臂的稳定性，如果角度控制不精准，反而可能产生新的图像畸变，建议定期校准设备的角度参数。
3D 检测技术采用锥形束 CT 原理，通过多角度扫描和计算机重建，生成连接片的三维立体图像，工程师可以像看模型一样，从任意角度观察焊接点的形态和内部结构，例如一个虚焊的焊点，在 3D 图像中会显示为空洞或不连续，非常直观，这项技术显著提升了检测精度，尤其适合结构复杂的多层连接片。
有了 3D 图像，还需要人工去分析吗?其实不用，现在很多 X 射线检测设备都集成了 AI 算法，机器学习模型经过大量缺陷样本的训练，可以自动识别 3D 图像中的异常区域，比如气孔、裂纹、虚焊等，AI 不仅速度快而且不会疲劳，能有效降低人工判读的误差，同时它还能自动生成检测报告，大大提升检测效率。
编写检测程序时参数配置是关键，要根据连接片的材料特性选择合适的 X 射线能量和曝光时间，例如，铜片需要更高的能量，而铝片则需要较低的能量，，要调整探测器的灵敏度和图像分辨率，以适应不同厚度的模组结构，针对不同的缺陷类型(如虚焊、错位、气孔)，可以预设多套检测参数模板，方便快速切换。
为了提高效率建议采用分阶段扫描的策略，先进行快速初步扫描，筛选出可疑区域，再对这些区域进行高精度扫描，既能保证检测质量，又能节省时间，同时，建立标准缺陷数据库，把常见的缺陷图像和参数记录下来，用于后续的自动化识别和比对，另外集成远程监控预警功能，实时反馈设备运行状态，一旦发现异常系统会自动报警，减少故障排查时间。
在程序编写上可以采用模块化设计，把不同的功能(如参数设置、图像处理、报告生成)分成独立的模块，便于维护和升级，同时引入远程监控功能，工程师可以通过手机或电脑随时查看设备状态，针对核心部件(如 X 射线管、探测器)的寿命管理，编写预防性维护提醒模块，当部件接近使用寿命时系统自动提醒更换，避免突发故障。
设备工程师最头疼的问题之一就是核心部件(如 X 射线管、探测器)突然故障导致产线停工，而且进口备件采购周期长，只能被动等待抢修，其实我们可以通过数据分析来预测部件的寿命，例如，记录 X 射线管的累计曝光时间、温度曲线和电压波动数据，建立寿命预测模型，当剩余寿命低于安全阈值时系统自动触发预警，并推荐备件采购清单，备件库存就从“应急储备”变成了“按需采购”，这不仅避免了被动抢修，还大幅降低了运营成本。
高频故障(如射线管打火、探测器信号漂移、冷却系统异常)往往让工程师手忙脚乱，建议建立标准化的故障模式库，每个模式包含典型现象、可能原因、排查步骤和维修工具清单，例如，当射线管打火时，先检查电压是否稳定，再检查冷却系统是否正常，工程师遇到故障时，可以通过手机快速检索，按步骤操作，平均故障排查时间可以从数小时缩短到 30 分钟以内，同时，结合远程技术支持，实现“一线工程师 + 后台专家”的协同诊断，彻底解决故障排查困难的问题。
小贴士： 建议每月更新一次故障模式库，把新遇到的故障和解决方法补充进去，知识库会越来越完善。
设备工程师最怕的是“换一个螺丝要拆整机”，因此X 射线检测设备应采用模块化设计，比如把 X 射线源、高压电源、冷却系统、探测器组件设计成独立可插拔的模块，当某个模块故障时无需专业工具15 分钟内就能完成更换，而且更换后无需重新校准整机，这种设计理念直接回应了“设备高稳定性、模块化易维护”的核心诉求，也是设备选型时的关键考量指标。
我们是一家专注于储能系统集成的企业，之前在锂电模组的焊接检测中一直面临多层连接片虚焊难以识别的问题，在引入际诺斯提供的 X 射线检测设备后，结合倾斜射线与 3D 检测技术，成功将焊接缺陷检出率提升了 40%，同时，通过优化检测程序，单次检测时间由原来的 15 分钟缩短至 8 分钟，大幅提高了产线效率，设备的远程监控预警功能帮助我们提前发现核心部件异常，避免了多次被动抢修，备件管理也更加主动。
在新能源行业快速发展的背景下，X 射线检测设备在锂电模组制造中的应用越来越广泛，针对多层连接片焊接检测的难点，通过倾斜射线与 3D 检测技术的结合，配合合理的检测程序设计与优化，能够有效提升检测精度与效率，对于设备工程师来说，掌握这些技术要点，并重视 X 射线检测设备的日常维护与故障排查，有助于更好地应对日常挑战，实现设备的高效稳定运行，更重要的是从“被动抢修”转向“主动预测”的维护思维升级，将是未来设备管理的关键竞争力。
