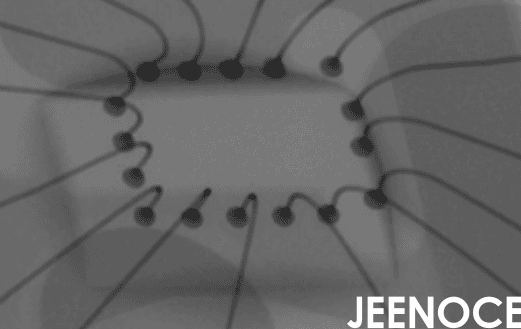

在工业自动化和工控行业中，X 射线检测设备是产线上关键的质检环节，如果集成不好，不仅会影响产线效率，还可能降低产品质量，今天际诺斯汇总了 11 个最常见的集成失败案例，分析原因并给出解决方案，帮助大家在项目初期就避开这些坑，同时还会聊聊如何通过优化 X 射线检测系统、自动化检测流程和在线检测方案，让产线部署更高效。
常见问题：换线耗时长
案例 1： 有一次我们给一家电子制造客户做项目，他们生产多种产，需要频繁换线，但因为模块化设计不足每次换线都要重新配置设备接口，调试时间整整延长了 3 天。
原因分析： 没有建立统一的接口标准，不同型号的 X 射线设备对接时，需要重新配置通信参数和机械接口，导致时间浪费。
解决方案： 我们后来采用了标准化 I/O 接口和通信协议，比如统一使用 Profinet 或 EtherCAT，，换线时只需切换配置文件，几分钟就能完成。
小贴士： 在 X 射线检测系统设计中，推行模块化开发可以显著提升设备复用率，比如把检测模块、传送模块和控制模块分开设计，换线时只需更换检测模块其他部分保持不变。
常见问题：数据丢失，产线停机
案例 2： 某 SMT 生产线在集成 X 射线设备时，发现设备与 PLC 的通信协议不匹配，结果，检测数据经常丢失，导致产线频繁停机。
原因分析： 项目前期没有确认通信协议兼容性，也没有做测试验证，等到现场才发现问题，返工成本很高。
解决方案： 在集成前，我们要求客户先做协议一致性测试，如果协议不匹配，就预留一个通信中间件适配层，比如用 OPC UA 网关来转换数据格式。
小贴士： 针对自动化检测流程，建议采用开放协议(如 OPC UA)，，不同品牌的设备可以轻松对接，减少兼容性风险。
常见问题：调试周期长
案例 3： 某客户的控制逻辑设计不合理，把检测、传送和报警功能都写在一个程序里，结果，调试时一改就出问题，周期延长到 2 周。
原因分析： 没有分层设计控制逻辑，功能耦合度高，比如，修改检测逻辑时，传送逻辑也跟着受影响。
解决方案： 我们采用分层控制架构，把控制逻辑分成设备层、控制层和监控层，每个模块职责明确，调试时互不干扰。
小贴士： 在在线检测方案中，引入状态机或事件驱动模型可以简化逻辑复杂度，比如，用状态机定义“待机-检测-完成-报警”等状态，调试起来更清晰。
常见问题：预算超支
案例 4： 某半导体客户在项目中期多次提出定制化修改，比如增加特殊检测算法、调整界面布局，结果，项目成本增加了 15%。
原因分析： 前期没有明确需求范围，客户频繁变更设计，我们也没有及时冻结需求，导致返工。
解决方案： 我们建立了需求冻结机制，在项目启动时，和客户一起确认所有需求，并签字确认，之后任何变更都要走变更流程，评估成本和时间影响。
小贴士： 通过标准化 X 射线检测系统的核心功能模块，比如检测算法、数据存储和报警逻辑，可以有效减少定制化需求，控制项目预算。
常见问题：现场调试难
案例 5： 某客户没有做仿真测试，直接在现场调试，结果，遇到各种问题，比如设备位置不对、通信延迟高，导致产线投产延迟 10 天。
原因分析： 没有进行仿真测试，现场调试完全依赖经验，一旦出问题，只能慢慢排查。
解决方案： 我们引入了虚拟调试技术，在电脑上模拟真实产线环境，提前验证集成方案，比如用软件模拟 X 射线检测流程，检查通信是否正常、逻辑是否合理。
小贴士： 结合自动化检测流程的仿真工具，可以模拟真实产线环境，缩短现场调试时间，比如，用 Siemens PLCSIM 或 Rockwell Studio 5000 做仿真。
常见问题：误操作频繁
案例 6： 某客户的操作人员对 X 射线设备不熟悉，误操作导致设备停机，比如，他们不小心关闭了安全联锁，设备无法启动。
原因分析： 我们没有提供系统化的培训和操作手册，操作人员只能靠经验摸索，容易出错。
解决方案： 我们制定了标准化培训计划，包括理论讲解和实操演练，同时，配套图文操作指引，比如“开机步骤”、“常见故障处理”等。
小贴士： 针对在线检测方案，建议提供可视化操作界面和故障自诊断功能，比如，界面用图标和颜色提示状态，故障时自动显示原因和解决方法，降低技术门槛。
常见问题：检测精度不足
案例 7： 某客户为了省钱，选用了低分辨率的 X 射线设备，结果，检测微小缺陷时，检出率下降了 20%。
原因分析： 没有根据检测对象特性合理选型，比如，检测芯片焊点时，需要高分辨率设备;检测大件金属时，需要高穿透力设备。
解决方案： 我们结合检测需求和工艺要求，科学评估设备性能指标，比如，先明确检测对象的最小缺陷尺寸，再选择分辨率匹配的设备。
小贴士： 在 X 射线检测系统选型时，重点考虑分辨率、穿透力和检测速度，确保这些参数与自动化检测流程匹配，避免后期更换设备。
常见问题：误判率高
案例 8： 某产线中，X 射线设备与周边电机、变频器靠得太近，结果，信号干扰导致检测误判率升高，比如把合格品判为缺陷。
原因分析： 没有考虑电磁兼容设计，布线也不合理，比如，信号线和电源线走在一起，干扰严重。
解决方案： 我们优化了设备布局和布线方式，比如，把 X 射线设备远离大功率设备，信号线用屏蔽电缆，并增加接地措施。
小贴士： 在在线检测方案中，采用隔离电源和滤波技术可以有效抑制电磁干扰，提升检测稳定性。
常见问题：升级成本高
案例 9： 某客户在设计时没有预留扩展接口，后来想升级检测算法，发现需要重新改造硬件，成本很高。
原因分析： 没有考虑未来扩展需求，设计前瞻性不足，比如，只用了固定数量的 I/O 点，没有预留备用接口。
解决方案： 在设计阶段，我们预留了接口和冗余能力，比如，多留几个 I/O 点、通信端口和电源接口，支持灵活升级。
小贴士： 针对 X 射线检测系统，建议采用模块化硬件架构，比如，把检测板卡、通信模块和电源模块分开设计，便于后期功能扩展和性能提升。
常见问题：数据无法上传
案例 10： 某客户在产线投产后，发现 X 射线检测数据无法自动上传到质量追溯系统，操作人员只能手动导出数据，导致缺陷响应延迟 2 小时。
原因分析： 方案设计时只关注设备控制信号对接，忽略了数据流和接口规划，比如没有定义数据格式和传输协议。
解决方案： 在方案设计阶段，我们定义了数据模型和传输协议，比如，用 REST API 或数据库直连方式，把检测结果实时上传到 MES 系统，同时，采用边缘计算网关进行数据清洗和上传，打通 OT 和 IT 层。
小贴士： 通过构建 X 射线检测系统的数据中台，可以实现检测结果与工艺参数的闭环优化，比如，发现缺陷后，自动调整工艺参数，提升整体产线良率。
常见问题：被责令停产
案例 11： 某客户在集成 X 射线设备时，没有设计安全门联锁和急停回路，结果，安监部门检查时责令停产整改，项目延期 1 个月。
原因分析： 方案设计时没有把辐射安全作为系统级功能模块，只依赖设备自带的安全功能，比如，没有考虑紧急情况下的联锁保护
解决方案： 我们把安全联锁、辐射剂量监测和声光报警纳入集成方案的系统架构，比如，设计安全门联锁，开门时自动关闭 X 射线源;安装辐射监测仪，超标时自动报警，同时，提前与安全认证机构沟通，确保符合 GBZ 117 和 CE 认证要求。
小贴士： 在自动化检测流程中，采用冗余安全回路和符合 SIL 等级的控制逻辑，可以确保合规性并降低运维风险，比如用两个独立的急停按钮，一个控制电源一个控制 X 射线源。
针对 X 射线集成项目的常见问题，我建议方案工程师从以下几个方面入手：
强化前期需求分析和系统规划，涵盖硬件、数据和安全三层集成
推行标准化和模块化设计，提升方案可复制性
注重通信协议和控制逻辑的合理性，引入数据中台和边缘计算
提前进行仿真测试和兼容性验证，并纳入安全合规预审
完善培训和文档体系，降低技术门槛
通过上面这些方法可以有效减少集成过程中的风险，提升项目成功率和交付效率，同时持续优化 X 射线检测系统、自动化检测流程和在线检测方案，将助力企业在工业自动化领域保持竞争优势。
