在高密度 PCB 生产中01005 封装与 BGA 芯片的微球缺陷检测变得尤为重要，随着电子产品不断向微型化和高集成化发展，传统 X-Ray 设备已难以满足对微米级缺陷的识别需求，际诺斯结合际诺斯客户实际应用案例，探讨如何通过高分辨率 X-Ray 检测设备实现 99.99% 的检出率，同时，我们还将分析 X-Ray 在 PCB 工艺中的核心作用，并介绍如何通过自动化光学检测(AOI)与 X-Ray 的协同，提升整体检测效率。
01005 封装尺寸小，焊点密集，BGA 芯片底部的焊接点隐藏，常规检测手段容易出现漏检问题，单个 BGA 虚焊可能导致整板报废，造成巨大经济损失，随着产品复杂度增加，检测精度和稳定性成为工艺工程师关注的核心，在 SMT 产线中，X-Ray 检测设备是确保焊接质量的关键环节，尤其适用于隐蔽焊点与微球缺陷的识别，对于 01005 封装，建议优先选择分辨率不低于 2μm 的 X-Ray 设备，否则微球空洞和虚焊很难区分。

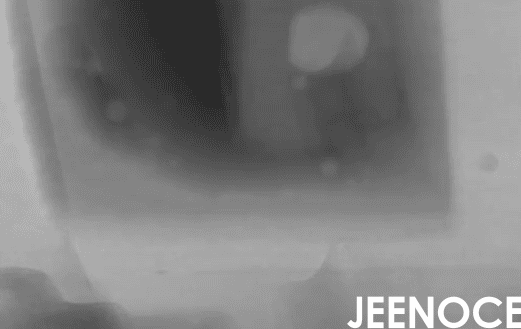

低分辨率设备无法清晰识别微米级焊球或空洞，导致误判或漏检，材料密度差异小，图像细节模糊，影响缺陷判定，不同批次或不同设备间参数设置不统一，也会导致检测结果不稳定，微米级缺陷中，焊点空洞率与虚焊的成像特征相似，需高分辨率设备结合算法精准区分。
我们选取了三款不同分辨率的设备进行实测对比：
设备 A(低分辨率)：分辨率为 5 μm，检出率约 97.8%，漏检微球空洞、虚焊
设备 B(中分辨率)：分辨率为 3 μm，检出率约 98.6%，部分微小缺陷可识别，但仍有误判
设备 C(高分辨率)：分辨率为 1.5 μm，检出率高达 99.99%，精准识别所有微球缺陷，减少返工成本
通过对比不同分辨率设备的漏检率与误判率，可以指导工艺工程师优化检测程序，提升 X-Ray 检测设备的稳定性。
小贴士： 实测数据表明，分辨率每提升 1μm，漏检率可降低约 0.5%，建议工艺工程师定期用标准缺陷板校准设备。
高分辨率设备可以清晰捕捉微米级焊点变化，提高检测准确性，内置智能算法自动调整曝光、对比度等参数，适应不同板型与工艺要求，支持与 MES 系统对接，实现检测数据实时上传与分析，提升整体工艺可控性，漏检一个 BGA 虚焊会导致整板报废，高分辨率检测可避免批量返工降低生产成本。
不同批次 PCB 的铜厚、阻焊层颜色差异，甚至环境温湿度变化都会导致 X-Ray 图像灰度值偏移，传统手动调参不仅耗时，且依赖经验极易造成漏检。
高分辨率设备不应只是被动适应参数变化，而应通过内置的“自适应学习算法”，实时分析图像灰度分布，自动识别并补偿波动，例如当检测到焊点区域灰度值整体偏低时，算法自动提升对比度阈值，确保微球空洞与虚焊的区分度不受影响。
实践路径：从“一键优化”到“持续优化”
设备在每次检测后，将参数调整记录与缺陷判定结果关联，形成“参数-缺陷”映射库，工艺工程师可基于此库，快速生成针对不同板型的“最优参数模板”，实现检测程序从“手动编写”到“智能推荐”的升级，彻底解决参数波动导致的漏检误检问题。
传统 X-Ray 设备仅输出“合格/不合格”结果，无法追溯缺陷的工艺根因，工程师面对高漏检率时，只能凭经验猜测是参数问题、焊膏问题还是回流焊温度问题，
高分辨率 X-Ray 设备应具备“缺陷特征量化”能力——不仅识别缺陷，还输出缺陷的尺寸、位置、灰度分布等结构化数据，这些数据通过 MES 系统与上游印刷机、回流焊炉的工艺参数关联，形成“缺陷-工艺”因果链。
实践路径：构建“工艺-检测”闭环，例如当检测到某区域 BGA 虚焊率上升时系统自动回溯该批次焊膏厚度数据，若发现厚度偏薄则向印刷机发送“增加钢网开口”的工艺调整建议，工艺工程师不再需要手动分析数据，而是通过“工艺大脑”直接获得优化方向，实现从“被动救火”到“主动预防”的转变。
“我们之前使用普通 X-Ray 设备进行 BGA 检测时，经常出现漏检情况，导致返工率上升，后来引入了高分辨率 X-Ray 设备后，检测准确率显著提升，达到了 99.99%。”—— 某电子制造企业 X-Ray 工艺工程师
客户主要生产高密度通信类 PCB 板，采用 01005 和 BGA 封装技术，原有设备无法稳定识别微球缺陷，漏检率高，影响良率，工艺工程师每天要花 2 小时手动调整参数，但检测一致性仍然很差。
解决方案：引入际诺斯提供的高分辨率 X-Ray 检测系统，分辨率达到 1.5μm，并配备自适应学习算法和参数模板功能。
实施效果：检出率提升至 99.99%，误检率下降 80%，年节约返工成本超 200 万元，工艺工程师的调参时间从每天 2 小时减少到每周 10 分钟，通过 X-Ray 检测设备与 MES 系统的对接，实现了检测数据的实时追溯与分析，当发现某批次 BGA 虚焊率异常时，系统自动关联到焊膏厚度数据，发现是钢网堵塞导致焊膏量不足，及时调整后问题解决。
小贴士： 建议工艺工程师在引入新设备后，先建立 3-6 个月的“参数-缺陷”数据库，算法才能更精准地推荐最优参数模板。
在 PCB 制造日益精密化的趋势下，X-Ray 检测设备的分辨率与智能化水平直接影响产品质量与生产效率，通过高分辨率 X-Ray 技术与数据互联互通的结合，能够有效解决微米级缺陷检测难题，助力企业实现高质量、低成本的生产目标，未来随着自动化光学检测(AOI)与 X-Ray 的深度融合，X-Ray 检测设备将在电子制造中发挥更关键的作用。
