在 PCB 制造过程中X-Ray 检测设备不仅仅是用来检查产品质量的工具，它更像是一个“数据医生”，能够帮助工程师找到工艺中的问题根源，通过分析 X-Ray 检测产生的缺陷数据，我们可以精准定位钻孔、压合、焊接等前道工序的薄弱环节，从而推动工艺持续改进，今天际诺斯就来聊聊如何用好这些数据，让生产更高效、产品更可靠。

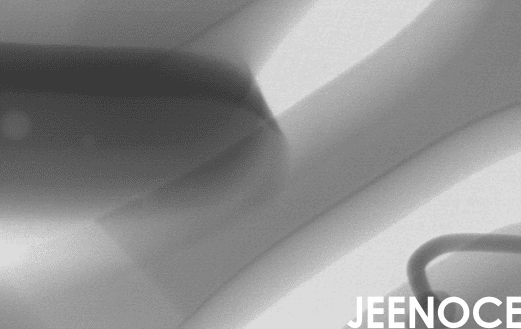

X-Ray 检测设备能够拍出高分辨率的图像，识别出肉眼看不到的微小缺陷，例如焊点空洞、孔壁裂纹、层间错位等，如果只是将这些数据用于判断产品是否合格，那就太浪费了，真正有价值的是，把这些数据收集起来，生成一张“缺陷分布热力图”，热力图就像一张“问题地图”，颜色越深的地方代表缺陷越集中，工程师可以一眼看出哪个工序、哪个区域出了问题，不用再靠猜，配合自动光学检测(AOI)和在线检测系统，缺陷数据还能实时更新，比如，当某批次产品的焊点空洞突然增多，系统会立刻发出预警，提醒工程师检查焊接参数，一来，数据不再是孤立的数字，而是变成了指导工艺优化的“活信息”。
有了数据，怎么用?我们分三步走看看如何用 X-Ray 数据改进钻孔、压合和焊接工序，
精准定位钻孔工序问题
钻孔是 PCB 制造的第一步，如果孔钻偏了或者孔径不均匀，后面所有工序都会受影响，通过 X-Ray 数据分析，我们可以发现钻孔偏移的规律，例如，热力图显示某个区域的孔壁缺陷特别多，那可能是钻头磨损或转速设置不对， 调整钻孔参数后，再用 AOI 复查一遍，能快速验证改进效果，避免问题反复出现。
压合工序缺陷的深度挖掘
压合工序容易出现层间气泡或芯板错位，这些问题用肉眼很难发现，但 X-Ray 图像能看得一清二楚，通过分析缺陷分布，工程师可以找出是压力不够、温度不均，还是材料本身有问题，例如如果热力图显示气泡集中在板子边缘，那可能是压合时压力分布不均匀，需要调整压机参数。
焊接工艺的智能化优化
焊接是 PCB 制造中最容易出问题的环节之一，焊点空洞、桥接等缺陷，不仅影响导电性，还可能导致产品报废，通过 X-Ray 数据，我们可以分析出空洞的尺寸和位置，然后结合检测程序自动优化焊接参数，例如如果发现空洞集中在某个温度区间，就可以调整焊接曲线，让温度更均匀。
很多工程师都遇到过的问题：参数波动大，漏检误检率高，为什么?因为数据是孤立的——X-Ray 检测数据、AOI 数据、生产参数各管各的，没法关联起来分析， 我们可以把 X-Ray 缺陷数据和前后道工艺参数(如钻孔转速、压合温度、焊接曲线)进行关联建模，构建一个“缺陷-参数”知识图谱，举个例子当热力图显示某个区域的焊点空洞特别多时系统会自动回溯这批产品焊接时的温度曲线、助焊剂喷涂量，然后对比历史良品参数推荐出最优的参数组合，一来数据就从“事后统计”变成了“事前预测”，从根本上降低了参数波动导致的误检率。
“我们之前在焊接工序中经常出现焊点空洞问题，漏检率较高，影响了产品良率，引入 X-Ray 缺陷数据分析后，我们通过热力图识别出主要缺陷区域，并结合系统参数一键优化功能，将漏检率降低了 35%，焊接良率提升了 20%，同时，通过数据闭环管理，我们实现了缺陷数据的实时反馈，进一步优化了钻孔和压合工艺。”—— 某 PCB 制造企业 X-Ray 工艺工程师(际诺斯客户)
这个案例说明用好 X-Ray 数据，不仅能解决眼前的问题，还能让整个工艺链条变得更智能、更稳定。
X-Ray 检测设备不仅是质量检测的工具，更是推动 PCB 工艺持续改进的核心数据来源，通过高效的数据采集、智能分析与工艺联动，企业能够实现从被动检测到主动优化的转变，全面提升产品质量与生产效率，未来随着自动光学检测、在线检测系统与数据闭环管理的深度融合，PCB 制造将迈向更智能、更精准的工艺改进时代。
