在 PCB 制造过程中X-Ray 检测是确保 BGA、QFN 等隐藏焊点质量的关键环节，随着电子产品向小型化和高密度发展，焊点缺陷的检测难度不断增加，许多工厂面临一个核心问题：应该选择离线 X-Ray 设备，还是在线 X-Ray 系统?对于工艺工程师而言，这个选择远不止是设备采购那么简单，它关系到参数稳定性、数据可追溯性，以及工程师团队的工作效率，离线方案看似灵活，实则将参数波动的风险转嫁给了工程师，在线方案看似固化，实则通过自动化与数据闭环，将工程师从重复的参数调试中解放出来，专注于更高价值的工艺优化，际诺斯将从成本、效率、适用场景三个维度，结合真实案例，帮助 PCB 工厂做出最优选择，实现 ROI 最大化。

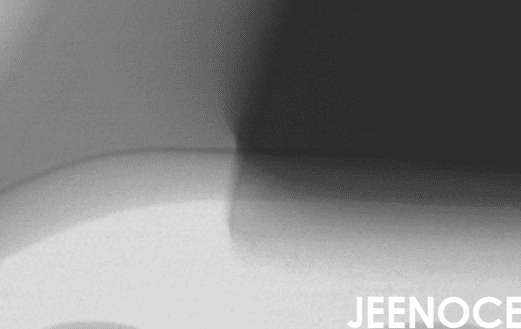

X-Ray 检测利用 X 射线穿透 PCB，通过不同材料对射线的吸收差异，形成灰度图像，从而识别焊点内部的空洞、桥接、偏移等缺陷。
离线 X-Ray
是独立的工作站，通常用于抽检和首件确认，操作员需要手动放置 PCB，调整检测参数，然后分析图像，方式灵活，但依赖人工经验。
在线 X-Ray
集成在 SMT 生产线中，能够实现全检和实时反馈，PCB 通过传送带自动进入检测区域，系统根据预设程序或 AI 算法自动调整参数，完成检测后自动分拣良品和不良品。
小贴士： 选择 X-Ray 设备时不要只看分辨率参数，检测速度和图像处理算法同样重要，一台分辨率高但速度慢的设备可能无法匹配生产节拍导致产能瓶颈。
设备采购成本
离线 X-Ray 设备价格通常在 30-80 万元，在线系统由于需要集成到生产线，价格在 80-200 万元，表面上看离线设备更便宜。
安装与部署成本
离线设备只需一个独立空间，安装简单，在线系统需要与 SMT 线体对接，涉及传送带改造、数据接口开发(如 MES、ERP 对接)，部署成本更高。
运维成本
离线设备需要专人操作和维护，人员培训成本高，在线系统自动化程度高，但维护频率和备件更换成本也相应增加。
数据互联互通成本
这是最容易被忽视的成本，离线设备的数据是“死数据”，无法与 MES、SPC 系统实时联动，工艺工程师需要手动导出数据再导入其他系统进行分析，这个过程不仅耗时还容易出错。
小贴士： 计算 ROI 时一定要把数据整合的人工成本算进去，一个中等规模的工厂，每月花在数据导出和整合上的时间可能超过 40 小时，相当于一个全职员工的工时。
离线设备的数据无法与 MES、SPC 系统实时联动，工艺工程师无法基于历史数据追溯缺陷根源，也无法通过大数据分析优化上游印刷、贴片工艺，这种“数据孤岛”导致工艺改进只能依赖经验，而非数据驱动，而在线系统将检测数据转化为工艺优化的“活数据”，其价值远超节省的返工成本。
检测速度
离线设备单板检测时间通常在 30-60 秒，
在线系统可以做到 10-20 秒/板，速度提升 2-3 倍，
生产节拍匹配
对于大批量标准化产品，在线系统能够完美匹配 SMT 生产节拍实现无缝检测，对于多品种小批量生产，在线系统通过参数一键优化功能可以在 30 秒内完成换线参数调整，而离线设备需要人工调参通常需要 5-10 分钟。
离线设备将工艺工程师困在“调参-验证-再调参”的循环中，一个中等规模的工厂，工艺工程师每天可能花费 3 小时用于参数调整，而在线系统通过参数一键优化和自动报警，将工程师从重复劳动中解放出来，使其能专注于更核心的工艺改进、新产品的检测程序开发，以及跨部门协作。
小贴士： 这种“工程师效能”的提升，是 ROI 计算中常被忽略的隐性收益。
在线 X-Ray 适用场景
大批量标准化产品生产，如手机主板、汽车电子，需要与生产线无缝对接，实现全检与实时数据反馈，对漏检率要求极高(<0.1%)的场景，工艺工程师团队规模有限，希望将人力从重复调参中解放出来的工厂。
离线 X-Ray 适用场景
多品种小批量生产，如军工、医疗电子，需要灵活调整检测参数，应对不同焊点类型，预算有限，且数据孤立问题可通过手动导出解决，工艺工程师团队经验丰富，且愿意投入大量时间进行手动参数优化的场景。
小贴士： 如果工厂产品种类超过 20 种，且每月换线次数超过 50 次，建议优先考虑在线系统，参数一键优化功能可以大幅减少换线时间，提升整体效率。
某中型 PCB 制造企业，年产量约 50 万块板，产品覆盖消费电子与工业控制，原采用离线 X-Ray但因订单多样化导致设备利用率低且参数波动大，漏检误检率高达 2%，工艺工程师每天花 3 小时调参，无暇进行工艺优化，后来他们引入了在线 X-Ray 系统实现与 SMT 生产线的集成，并通过参数一键优化功能减少人工调整，同时系统数据直接接入 MES，实现缺陷追溯与工艺闭环。
实施效果：
检测效率提升 40%，
漏检率降低至 0.1% 以下，误检率降低 60%，
ROI 回收周期缩短至 12 个月，
数据直接接入 MES，解决数据孤立问题，
工艺工程师每天调参时间降至 30 分钟，释放出 2.5 小时用于新产品的检测程序开发和缺陷根因分析。
客户评价：“我们之前使用离线 X-Ray，面对多品种订单时经常出现设备空转，且参数调整耗时导致漏检，上线在线系统后，检测流程更加顺畅，数据也能直接接入 MES，整体效率提升明显，参数一键优化功能极大减少了误检，更重要的是，我的工程师团队终于有时间去分析为什么会产生缺陷，而不是整天围着设备调参数了。”
根据生产规模和产品类型选择合适的 X-Ray 方案：大批量标准化产品优先选择在线 X-Ray，多品种小批量可选离线 X-Ray。强调数据互联互通的重要性，避免数据孤立导致的管理盲区，建议结合自身需求进行 ROI 分析，包括设备利用率、漏检率降低带来的收益，推荐参考行业标杆案例，优化检测流程，并关注参数一键优化功能以降低人工成本，未来AI 算法与在线 X-Ray 结合，进一步提升微小缺陷识别率，工艺工程师在选择方案时应跳出“设备采购成本”的单一维度，将“参数稳定性”、“数据可追溯性”和“工程师效能”作为核心评估指标，一个能稳定输出高质量数据、并解放工程师创造力的方案，才是真正的“高 ROI”方案。
