在 PCB 和 FPC 的制造过程中，X-Ray 检测设备是关键的质量控制手段，它广泛用于焊点、内部结构和微小缺陷的识别，随着柔性 PCB(FPC)在消费电子、医疗设备等领域的广泛应用，其薄、软、易变形的特性对 X-Ray 检测提出了更高要求，际诺斯结合实际应用案例，探讨 FPC 在 X-Ray 检测中常见的技术难点，并提出针对性的解决方案，旨在为 X-Ray 检测设备和 PCB 工艺优化提供参考。

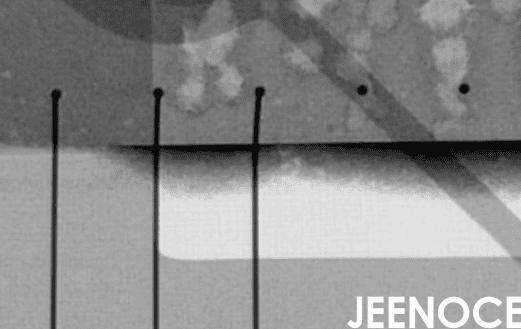

FPC 材料较薄且柔软，容易在检测过程中发生形变，影响成像清晰度，软性基材对 X-Ray 的吸收特性与刚性 PCB 不同，导致图像对比度不足，因此，需要依赖高分辨率 X-Ray 检测系统来提升细节捕捉能力。
普通 X-Ray 设备在面对 FPC 时，难以实现稳定的成像效果，容易出现模糊、失真等问题，影响检测一致性，参数设置依赖经验，波动大，需引入自动光学检测(AOI)与 X-Ray 联动的参数校准机制。
微小缺陷如空洞、裂纹、焊球偏移等在 FPC 中更隐蔽，常规检测手段难以精准识别，漏检与误检率较高，这会影响产品良率和客户满意度，需要结合 BGA 焊点检测算法提升识别精度。
检测数据分散，缺乏统一平台进行分析与追溯，无法与生产管理系统对接，影响整体质量管控效率，需要实现 X-Ray 检测数据互联，与 MES 系统无缝集成。
传统检测参数设置高度依赖工艺工程师的个人经验，不同批次、不同型号的 FPC 需要反复试错调整，导致参数波动大、一致性差，这种“经验驱动”模式不仅效率低下，还容易因人员流动或疲劳导致漏检误检率上升，直接挑战工程师“制定检测标准与 SOP”的核心职责。
解决方案：引入自适应参数推荐算法
基于 FPC 的厚度、材料密度、弯曲度等物理特征，开发机器学习模型，可以自动匹配最优的管电压、电流和曝光时间，实现“参数一键优化”，将工程师从繁琐的参数调试中解放出来，让他们专注于更高层次的工艺改进和异常分析。
小贴士： 在选择 X-Ray 检测设备时优先考虑支持自适应参数推荐算法的机型，这类设备能自动根据 FPC 的厚度和材料特性调整参数，减少人工调试时间，提升检测一致性。
检测数据分散在设备本地、Excel 表格或不同系统中，工程师无法快速追溯某一批次 FPC 的完整检测历史，当客户投诉或出现质量问题时，需要手动比对多个数据源，耗时费力，且容易遗漏关键信息，无法实现“实时追溯与报表生成”。
解决方案：X-Ray 检测数据与 MES 系统的深度集成
建立统一的数据中台，将 X-Ray 检测结果(包括图像、缺陷坐标、参数设置)实时推送至 MES 系统，工程师可通过 MES 看板一键查看“检测数据互联”后的质量趋势图，自动生成缺陷分布热力图，快速定位工艺薄弱环节。
小贴士： 实施数据中台时建议优先选择支持开放 API 接口的 X-Ray 检测设备，可以更轻松地与现有 MES 系统对接，避免后期集成困难。
针对 FPC 的柔软性和易变形特点，设计可调节支撑结构的夹具，确保检测过程中保持平整，提升检测稳定性，夹具材质选用轻质高强度材料，减少对 FPC 的外力干扰，适用于柔性电路板检测解决方案。
根据 FPC 厚度与材料特性，调整 X-Ray 管电压、电流及曝光时间，提高图像分辨率与对比度，引入智能参数推荐算法，实现检测参数一键优化，降低人工干预需求，提升 X-Ray 检测设备 PCB 的自动化水平。
采用多角度扫描方式，增强对复杂结构的覆盖能力，动态补偿技术用于消除因 FPC 变形引起的图像畸变，提升检测准确性，尤其适用于高密度互连(HDI)板检测。
小贴士： 对于厚度小于 0.1mm 的超薄 FPC，建议使用低电压(30-50kV)配合长曝光时间，可以获得更好的图像对比度，同时减少对柔性材料的损伤。
某消费电子制造企业，主要生产柔性显示屏模组，年产量超 500 万件，对 FPC 检测精度要求极高，该企业曾使用普通 X-Ray 设备检测 FPC，存在成像模糊、漏检率高、数据孤岛等问题，导致返工率上升，客户投诉增加。
解决方案
引入际诺斯提供的专用夹具与定制化 X-Ray 检测系统，结合智能参数优化功能，实现 FPC 检测效率与准确性的双重提升，系统支持 BGA 焊点检测与自动光学检测(AOI)数据融合，强化缺陷识别能力，同时，通过数据中台与 MES 系统深度集成，工程师可实时查看质量趋势，自动生成缺陷热力图。
实施效果
检测效率提升 30%，单件检测时间由 8 秒降至 5.6 秒;
漏检率下降至 0.2% 以下，误检率降低至 0.5%;
数据实现与 MES 系统互联互通，支持实时追溯与报表生成，
客户反馈
“我们之前用普通设备检测 FPC，经常因为成像不清晰而漏掉一些微小缺陷，自从采用了际诺斯的专用夹具和优化后的检测参数后，检测结果更加稳定，而且数据可以直接接入我们的生产管理系统，大大提升了整体质量控制水平。”
针对 FPC 的特殊性，传统的 X-Ray 检测方法已难以满足高质量、高效率的检测需求，通过专用夹具设计、成像参数优化以及数据系统的整合，能够有效解决 FPC 检测中的成像模糊、漏检误检等问题，同时，借助智能化、自动化手段，进一步提升检测效率与数据管理能力，为 PCB / 电子制造行业提供可靠的质量保障，未来X-Ray 检测设备 PCB 将向更高分辨率、更智能化的方向发展，助力柔性电路板检测解决方案的持续升级。
