3D X-Ray 检测技术在 PCB 行业的应用与价值
2026-05-21

在 PCB(印刷电路板)制造过程中,质量控制是决定产品可靠性的关键环节,X 射线检测是一种非破坏性检测手段,能够穿透电路板内部,发现肉眼和传统设备无法看到的缺陷,随着电子产品向小型化和高密度化发展,传统的 2D X-Ray 检测逐渐暴露出局限性,而 3D X-Ray 技术凭借其断层扫描能力,正在成为复杂缺陷识别的首选方案,自动化光学检测(AOI)主要检测表面可见缺陷,而 X 射线检测则能深入内部,两者形成互补关系,对于工艺工程师而言,理解 2D 与 3D X-Ray 的差异,并掌握何时升级设备,是优化检测程序、提升检测标准的关键,际诺斯将深入探讨 3D X-Ray 在 PCB 检测中的不可替代性,并结合实际案例说明其价值。


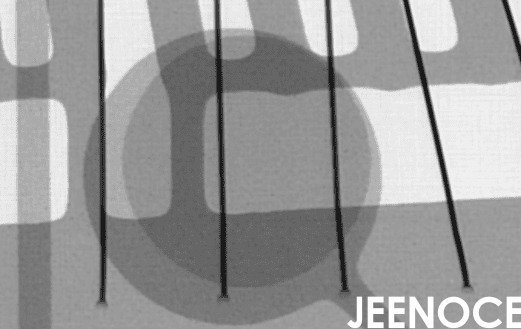

2D 与 3D X-Ray 检测技术对比分析

2D X-Ray 的基本原理与局限性

2D X-Ray 通过单次曝光生成平面图像,类似于普通 X 光片,这种技术虽然成本较低、操作简单,但存在明显短板:

无法识别三维结构:对于多层板、BGA、CSP 等立体结构,2D 图像会因重叠而失真,导致漏检风险增加。

图像重叠与遮挡:当焊点、线路、元件在垂直方向重叠时,2D 图像难以区分,影响缺陷识别精度。

微小缺陷识别困难:对于焊点空洞、裂纹等微小缺陷,2D 图像的分辨率往往不足,容易造成误判。

3D X-Ray 的技术优势

3D X-Ray 通过断层扫描技术,从多个角度采集图像并重建三维模型,带来质的飞跃:

高分辨率缺陷识别:能够清晰识别焊点空洞、裂纹、偏移等微小缺陷,支持高分辨率检测。

多角度观察:工程师可以从任意角度旋转查看检测对象,增强检测全面性,降低误检率。

精准定位:通过三维坐标定位缺陷位置,便于后续分析和修复。

性能对比表

维度 2D X-Ray 3D X-Ray
分辨率 中等,受重叠影响 高,可分辨微米级缺陷
检测速度 较快 较慢,但精度更高
缺陷识别能力 有限,易漏检 强,可识别复杂缺陷
数据输出方式 平面图像三维模型 + 切片图像

3D X-Ray 在复杂缺陷识别中的不可替代性

高分辨率识别微小缺陷的能力

在实际生产中,BGA、QFN、BMS 等结构对检测精度要求极高,例如,焊点空洞如果超过焊点面积的 25%,就可能导致焊接强度不足,引发产品失效,3D X-Ray 能够精确测量空洞的体积和位置,而 2D 技术只能看到平面投影,容易低估空洞大小, 对于 BGA 焊点检测,建议将 3D X-Ray 的切片厚度设置为 10-20 微米,既能保证分辨率又能控制检测时间,某客户在使用 3D X-Ray 后,误检率从原来的 3.5% 下降到 2.1%,下降了 40%,这意味着每检测 1000 个焊点,就能减少 14 个误判,大幅降低了返修成本。

参数一键优化功能的价值

传统检测设备需要工程师手动调整电压、电流、曝光时间等参数,不仅耗时,还容易因参数波动影响检测结果,现代 3D X-Ray 设备如际诺斯的产品,内置智能算法,能够根据检测对象的材质、厚度自动优化参数,在编写检测程序时建议先使用设备的自动优化功能生成初始参数,再根据实际效果微调,可以节省 50% 以上的调试时间,这种自适应调整功能确保了检测程序的稳定性,减少了人工干预,让工艺工程师能够专注于更重要的质量分析工作。

数据互联互通对生产流程的优化作用

3D X-Ray 设备可以与 MES(制造执行系统)、ERP(企业资源计划系统)对接,实现数据追溯,每一块 PCB 的检测结果、缺陷类型、位置信息都能被记录和追踪,形成完整的质量档案,通过实时反馈,工程师可以优化检测标准和 SOP(标准作业程序),例如,如果发现某个工序的焊点空洞率突然上升系统会自动报警帮助快速定位问题根源,建议将 3D X-Ray 检测数据与 SPC(统计过程控制)系统结合,通过趋势分析提前预警工艺偏移实现预防性质量控制。

何时需要升级至 3D X-Ray 检测设备

产品复杂度提升时的升级信号

当工厂生产的多层板、高密度封装、高可靠性产品比例上升时,传统 2D 检测往往力不从心,例如,12 层以上的 PCB,内部线路和焊点层层叠加,2D 图像几乎无法分辨,此时,引入 3D X-Ray 检测设备是必然选择。

检测标准升级或客户要求提高时

许多客户要求产品符合 IPC-A-610 或 J-STD-001 标准,这些标准对焊点空洞、裂纹等缺陷有明确的量化要求,需要高分辨率图像和数据追溯能力来证明合规性,3D X-Ray 能够提供精确的检测报告,满足客户审计需求。

漏检误检率持续升高时的应对策略

如果工厂的漏检率长期高于 2%,或者误检率导致大量不必要的返修,就需要考虑升级设备,3D 技术可以显著降低缺陷漏检率,提升一次通过率(RTY),结合自动化光学检测与 X 射线检测,可以形成互补检测体系:AOI 负责表面缺陷,X-Ray 负责内部缺陷,两者协同工作,覆盖所有潜在问题。

案例分享:际诺斯客户应用实例

我们公司是国内知名的 PCB 制造企业,年产量超过 500 万块,主要生产多层板和高密度互连板,我负责检测标准的制定和检测程序的优化,去年我们公司引入了一台际诺斯的 3D X-Ray 检测设备,整个过程让我印象深刻, 之前使用 2D 检测系统误检率高达 3.5%,数据孤立无法追溯,检测标准执行困难,每次客户审计我们都要花费大量时间整理纸质报告,经过评估我们引入了际诺斯的 3D X-Ray 检测设备,该设备支持断层扫描,分辨率达到 5 微米,能够清晰识别焊点空洞和裂纹,更重要的是它内置智能算法可以一键优化检测参数,大大简化了检测程序的编写工作。

实施效果:

漏检率从 2.5% 降至 0.8%,下降了 68%

检测效率提升 30%,每块板的检测时间从 45 秒缩短到 30 秒

数据系统与 MES 对接,实现了全流程数据追溯,客户审计一次通过

现在我们不仅能够满足客户的高标准要求,还能通过数据分析持续优化生产工艺,例如我们发现某个贴片机的参数波动会导致焊点空洞率上升,及时调整后缺陷率下降了 15%。

总结

3D X-Ray 检测技术在 PCB 行业中的核心价值在于其高分辨率缺陷识别能力和数据互联互通特性,它能够发现 2D 技术无法识别的隐蔽缺陷,降低漏检误检率,并通过数据追溯优化生产流程,在当前电子产品向高密度、高可靠性发展的趋势下,升级至 3D X-Ray 设备已成为工艺工程师的必然选择,建议工艺工程师关注 X 射线检测技术的发展,结合自动化光学检测,构建全面的检测体系,只有,才能在激烈的市场竞争中保持质量优势,提升客户满意度。
