在高端 PCB 制造中微盲孔和层间偏移是影响产品质量的关键因素，随着 HDI 和 IC 载板在 5G、AI 芯片等领域的广泛应用，传统 2D 检测方法已经无法满足高精度需求，2D 检测只能看到平面图像，无法识别盲孔底部的空洞、树脂填充不足以及层压偏移等隐蔽缺陷，这些问题不仅导致良率长期低于 96%，还造成大量返工和报废成本，际诺斯将通过 3D CT 检测技术展示xray检测设备如何解决这些难题，实现良率提升 3% 以上，并带来年收益超百万的经济效益。

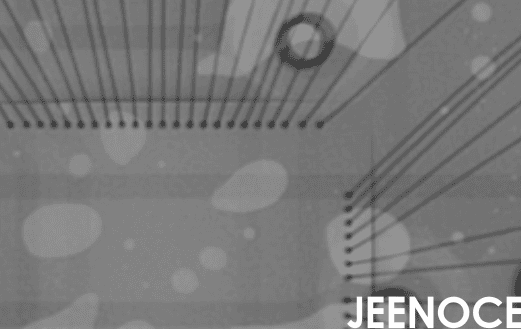

3D CT 检测技术通过 X 射线对产品进行全方位扫描，生成三维立体图像，它能够精准识别微盲孔结构和空洞缺陷，其核心优势包括：
超高分辨率成像能力：支持 5μm 级缺陷检出，即使是微小的盲孔底部空洞也能清晰呈现。
三维立体视角：突破 2D 检测的平面限制，全面解析层间结构，解决层间偏移和盲孔空洞难题。
非接触式检测：避免对精密电子元件造成物理损伤，降低报废风险。
数据可追溯性：支持与 MES 系统无缝集成，实现生产数据闭环管理，打破数据孤岛。
小贴士： 在选择 3D CT 检测设备时，重点关注其分辨率是否达到 5μm 级别，以及是否支持与现有 MES 系统集成，这直接影响检测效果和数据管理效率。
为了更直观地展示 3D CT 检测的优势，我们对比了 2D 和 3D 检测在关键指标上的表现：
| 对比项目 | 2D 检测 | 3D CT 检测 |
| 检测准确率 | 盲孔空洞检出率低于 80% | 检出率可达 99.5% 以上 |
| 误判率 | 因图像重叠导致误判率高达 15% | 误判率降低至 2% 以下 |
| 检测效率 | 依赖人工复判，效率低 | 自动化程度高，适配量产节奏 |
| 缺陷类型覆盖 | 无法检测盲孔底部空洞、树脂填充不足 | 可识别所有隐蔽缺陷 |
小贴士： 如果你的产品良率长期低于 96%，且频繁出现客户投诉，建议优先评估 3D CT 检测，它往往能发现 2D 检测遗漏的隐蔽缺陷。
以年产 100 万片 PCB 的工厂为例，良率提升 3% 带来的直接收益如下：
良率提升 3%：相当于每年减少 3 万片废品，按每片 PCB 平均售价 50 元计算，直接收益为 150 万元。
检测成本下降：减少人工复判和返工成本，每年可节省约 30 万。
投资回报周期：基于设备投入约 200 万元，通常 12-18 个月即可回本。
长期价值：通过数据闭环优化工艺，持续降低缺陷率，年化收益递增 10% 以上。
小贴士： 在计算 ROI 时，不要只考虑直接收益，还要计入因减少客户投诉、提升品牌信誉带来的间接收益，这些往往比直接收益更可观。
某国内领先 HDI 板制造商，年产量超 50 万片，主要生产 IC 载板与高端手机主板，前期依赖传统 2D 检测无法有效识别微盲孔缺陷，良率长期低于 96%，数据孤岛严重，工艺改进缺乏依据，后来引入际诺斯提供的 3D CT 检测系统，实现全自动检测流程，并与 MES 系统无缝集成，实施效果：良率提升至 99%，检测效率提升 40%，年度成本节约超 120 万元，缺陷数据实时反馈至工艺部门，推动工艺优化。
客户反馈：“作为该公司的工艺开发经理，我亲身体验了 3D CT 检测系统带来的改变，以前我们只能靠经验判断盲孔质量，现在通过三维图像，每个缺陷都一目了然，系统自动将数据上传到 MES，工艺部门可以实时调整参数，真正实现了数据驱动工艺改进，3D CT 检测系统帮助我们解决了长期以来的微盲孔检测难题，不仅提升了产品一致性，也大幅降低了质量风险，并实现了数字化质量管理。”
随着 HDI 和 IC 载板的广泛应用，3D 检测已成为必备工艺，其必要性体现在：
技术趋势：5G、AI 芯片等高要求场景对 PCB 精度要求极高，2D 检测已无法满足。
数字化质量管理需求：推动检测数据与生产系统融合，实现智能决策，打破数据孤岛。
行业标准要求：满足 IPC-6012 等标准对产品质量与可追溯性的严格要求。
竞争力提升：通过高检出率与低误判率，提升企业市场竞争力，降低客户投诉风险。
3D CT 检测技术通过超高分辨率成像、三维立体视角和非接触式检测，有效解决了 HDI/IC 载板微盲孔检测难题，实现了良率提升 3% 以上，年收益超百万，其与 MES 系统的无缝集成，推动了数字化质量管理落地，打破了数据孤岛，对于高端 PCB 制造商而言，3D CT 检测不仅是提升产品质量的工具，更是实现工艺升级和数字化转型的战略选择，建议企业尽快评估 3D CT 检测技术的应用可能性，抢占市场先机。
