在电子制造行业随着手机、医疗设备和航空航天产品越来越轻薄，柔性电路板(柔性 PCB)的使用越来越普遍，这种电路板可以弯曲适合放在狭小空间里但也带来了一个头疼的问题：它太软、太薄，用传统的 X-Ray 检测设备很难看清楚内部有没有缺陷，今天际诺斯就来聊聊如何通过专用夹具和先进成像技术，解决柔性 PCB 的检测难题，让检测又快又准。
柔性 PCB 的检测面临诸多挑战，以下是主要的四个问题：

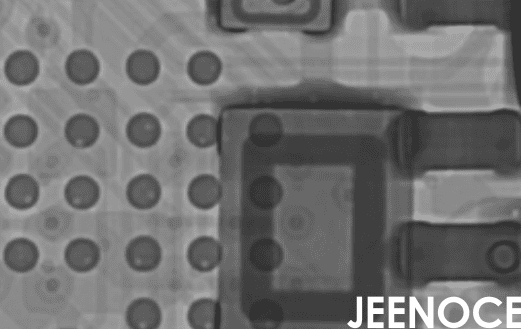

柔性基板在检测时容易因为外力或温度变化而变形，就像一张纸，稍微一歪，上面的字就看不清了，这种变形会让 X-Ray 拍出来的图像模糊，尤其是多层板结构，缺陷更难发现。
超薄基板比头发丝还细，传统 X-Ray 设备的分辨率不够，根本看不清里面的小问题，这就需要用到自动光学检测(AOI)和 CT 扫描技术来帮忙。
传统检测方式需要人工操作，速度慢，还容易出错，通过自动化检测流程和在线检测系统，可以大幅提升效率，降低误判率。
检测数据往往存在设备里，没法跟工厂的 MES 系统(制造执行系统)对接，形成“数据孤岛”，工艺工程师想分析数据改进生产，却拿不到完整信息。
提示： 如果你的工厂正在用传统 X-Ray 设备检测柔性 PCB，建议先检查基板是否容易变形，如果变形严重，可以考虑加装专用夹具，能立刻改善成像质量。
为了解决基板变形的问题，柔性板专用夹具是关键，它就像一个“固定器”，让柔性 PCB 在检测时保持平整。
结构稳定，适配性强
这种夹具采用模块化设计，可以适应不同厚度和尺寸的柔性 PCB，检测时，夹具能稳稳地托住基板，减少振动，避免成像偏差。
减少形变干扰
夹具通过优化受力分布，有效抑制基板变形，配合动态成像补偿算法，即使基板有轻微位移，也能自动修正图像，降低误判率。
兼容性好
专用夹具可以跟主流 X-Ray 检测设备无缝对接，也能配合自动化检测流程中的在线检测系统，提升整体效率。
实用提示： 选择夹具时，要确认它是否支持快速换型，如果工厂生产多种型号的柔性 PCB，换型时间越短，效率越高。
有了好夹具，还需要好“眼睛”，先进的成像技术能捕捉到微小的缺陷。
16D CT 技术可以实现微米级成像精度，就像用显微镜看电路板，它特别适合多层板和高密度互连(HDI)结构的检测，能精准发现细小缺陷。
这个算法就像“智能修图师”，能自动补偿基板轻微位移带来的成像偏差，让自动光学检测(AOI)更可靠。
检测数据可以实时上传到 MES 系统，支持数字化质量管理，工艺工程师能随时查看数据，分析问题，打破数据孤岛。
通过在线检测系统和自动化上下料装置，可以实现全流程无人化操作，机器自动送板、检测、分拣，减少人工干预，提升产能。
很多企业把 X-Ray 检测当成“事后把关”，只用来挑出坏品，但真正聪明的做法，是把它变成“工艺大脑”。
工艺开发经理最头疼的是“高端产品检测难”，这往往是因为工艺参数(比如压合温度、蚀刻速率)和检测结果之间的因果关系不清楚，传统检测只筛选不良品，但通过将 16D CT 检测数据与 MES 系统实时联动，可以反向推导出导致基板变形或缺陷的具体工艺环节，这种“检测-工艺闭环”模式，把 X-Ray 从被动验证工具升级为主动工艺优化引擎，直接降低高端产品的试错成本，让投资回报率(ROI)从“节省返工费”扩展到“缩短工艺开发周期”。
数据孤岛的本质是检测数据没法被工艺工程师“读懂”和“复用”，建议企业将每次检测生成的 16D CT 图像与夹具定位数据、设备参数打包，构建柔性 PCB 的“数字孪生体”，这个虚拟模型可以模拟不同工艺参数下的形变与缺陷分布，让工艺开发经理无需反复试产，就能评估新技术(如新基材、新叠层结构)的可行性，这直接回应了“新技术评估难”的痛点，并将数据孤岛转化为可复用的工艺知识库。
许多企业追求自动化检测流程的“无人化”，却忽略了夹具换型、设备校准等隐性时间成本，针对柔性 PCB 的易变形特性，建议引入“自适应夹具系统”，这个夹具可以根据 MES 下发的产品 ID，自动调整支撑结构与压力分布，将换型时间从 15 分钟压缩到 30 秒，这种“柔性自动化”不仅提升单次检测效率，更通过减少人工干预的误判风险，将误判率降低 60% 的目标从“可能”变为“必然”，从而真正实现可量化的 ROI。
提示： 如果你正在评估新技术，可以尝试用数字孪生模型先模拟一下，能省下大量试产成本和时间。
我是际诺斯公司的工艺工程师负责为一家国内知名 PCB 制造企业提供检测方案，这家企业主要生产高密度、多层柔性 PCB，产品用于航空航天和医疗设备领域，他们之前用传统 X-Ray 检测设备，但超薄基板(厚度只有 0.1 毫米)的检测效果很差，误判率高达 15%，而且检测数据存在设备里，没法跟 MES 系统对接，工艺工程师想分析问题，只能手动导出数据，效率极低，而且传统设备分辨率不够，基板又容易变形，导致成像模糊，很多好板被误判为坏板，坏板反而漏掉了，数据孤岛问题也让工艺改进变得困难。
解决方案：我们为他们提供了柔性板专用夹具和 16D CT 成像系统，并定制了 MES 集成方案，同时，优化了自动化检测流程，引入自适应夹具系统，换型时间从 15 分钟降到 30 秒，
实施效果：检测准确率提升至 99.8%，单次检测时间缩短 40%，数据采集与分析效率提高 50%，ROI(投资回报率)达到 1:3.2.即每投入 1 元，节省 3.2 元，误判率降低 60%，大幅减少返工成本。
客户反馈说：“以前我们觉得柔性 PCB 检测是‘老大难’，现在不仅解决了，还让检测数据成了工艺改进的‘金矿’。”
柔性 PCB 的检测虽然复杂，但通过专用夹具和先进成像技术，完全可以解决，对于追求高质量和高效率的电子制造企业来说这是一条值得探索的技术路径，通过自动化检测流程与 MES 系统集成，企业可以有效打破数据孤岛，实现可量化的投资回报，如果你也在为柔性 PCB 检测头疼，不妨试试这些方法。
