在PCB电子制造行业质量管控一直是工程师们面临的一大难题，焊点虚焊、孔径偏移、BGA焊点空洞等缺陷，肉眼难以发现，等到产品到了客户手中才发现问题，损失会非常大，传统的做法是产品完成后再进行检测，发现问题后才进行返工，这种“事后验尸”的方式效率低还容易造成批量报废，有没有办法让工厂在问题发生前就提前预警，甚至自动调整工艺参数呢?答案是肯定的，这就是X射线检测设备与MES系统数据闭环的价值所在，际诺斯将详解通过构建“检测-分析-改进”的质量闭环工厂可以真正实现数字化质量管理。
我走访过许多PCB制造企业，发现大家普遍面临以下几个痛点：
质量数据分散： AOI、X射线、SPI等检测设备各自为政，数据分布在不同的系统中，形成“信息孤岛”，质量经理想查一个批次产品的全流程数据，需要翻看多个系统，效率极低。
检测结果与工艺调整脱节： X射线检测发现焊点空洞率超标，但工艺工程师可能要等到第二天才能拿到报告，这时候已经生产了几百块问题板，问题发现滞后，导致焊接缺陷批量产生。
人工统计效率低： 很多企业还在用Excel表格手动记录检测数据，无法满足实时预警需求，客户审核时要提供完整的追溯记录，往往需要好几天时间整理还容易出现数据不一致的问题。
小贴士： 这就是“质量熵增”定律在作祟——数据越分散，系统内部的混乱度越高，数字化转型的核心不是买设备，而是构建“降熵”的数据架构，把分散的数据整合成有序的工艺知识库。

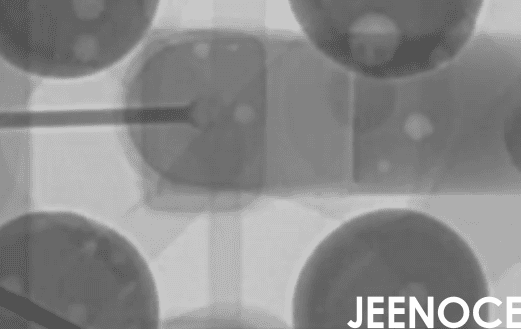

X射线检测设备在PCB制造中扮演着关键角色，尤其是针对BGA焊点和QFN封装这类复杂结构，普通的自动光学检测只能看到表面，而X射线可以穿透元件，识别焊点内部的空洞、裂纹等缺陷，我们公司使用的PCBoard系列X射线检测设备，采用微焦X射线成像技术，分辨率达到微米级，它能清晰识别焊点空洞率、孔径偏移等关键质量指标，更重要的是，它支持离线编程功能，可以提前编好检测程序，换线时一键切换，大大提升了产线柔性。
小贴士： X射线检测的角色正在从“判官”变成“教练”，传统上它只是判定产品合格与否，但在数据闭环中它升级为“工艺医生”——不仅诊断出焊点空洞率超标，还能通过MES系统回溯到回流焊工艺的哪个温区出了问题，甚至预测未来5批次产品的质量趋势。
我们设计的方案不是简单的数据上传，而是真正的双向交互，具体步骤如下：
X射线检测数据自动上传至MES系统： 实现检测结果实时反馈，每检测一块板，数据就同步到MES，工艺工程师可以在手机上查看实时质量状况。
MES系统基于SPC模型分析数据： 当焊点空洞率超过设定阈值时，系统立即触发报警，并自动生成工艺调整建议。
检测结果直接触发前道工艺参数调整： 比如，如果发现某个温区的焊点空洞率偏高，系统会自动调整回流焊温度曲线，或者通知印刷机调整锡膏厚度，整个过程无需人工干预，实现了从“检测发现问题”到“系统自动改进”的闭环，为了加速本地决策响应我们在X射线检测设备上部署了边缘计算模块，可以在设备端完成初步数据分析，只有异常数据才上传到MES，大大减轻了系统负担。
小贴士： 这就是质量管理的“飞轮效应”——每一次X射线检测结果触发工艺参数调整，都会在MES系统中留下“因果数据对”，随着闭环运行次数增加，系统积累的工艺知识图谱越来越丰富，SPC模型的预测准确率、阈值报警的灵敏度都会持续提升，数据闭环不是一次性工程，而是越用越智能的资产。
去年我们为一家中型PCB制造企业实施了这套方案，这家企业年产量约100万块板，主要生产多层PCB，客户包括汽车电子和通信设备厂商。
应用前的问题：
质量数据分散在AOI、X射线、SPI三个系统里，追溯一个批次产品要花半天时间，焊点空洞率经常超标，但发现问题时已经生产了上百块问题板，且客户审核通过率只有75%，经常被要求提供完整的追溯记录。
实施方案：
部署了3台PCBoard X射线检测设备
与现有的MES系统实现数据双向交互
将自动光学检测数据也集成进来，形成完整的质量数据链
实施后效果：
质量问题识别时间缩短60%，从原来的平均4小时缩短到1.5小时，
工艺参数调整响应速度提升50%，从人工调整的2小时缩短到系统自动调整的1小时，
客户审核通过率从75%提升至98.7%，
全流程追溯效率提升40%，现在查一个批次产品的全流程数据只需10分钟，
焊点缺陷率降低35%，返工成本大幅减少，
质量熵值降低40%，数据一致性和追溯完整度显著提升，
工艺知识库积累超过2000条“缺陷-参数”关联规则，为后续AI预测模型奠定了基础。
这家企业的质量经理告诉我：“以前我们是救火队长，天天忙着处理质量问题，现在有了数据闭环，我们变成了预防专家，大部分问题在萌芽阶段就被解决了。”
通过X射线+MES数据闭环，企业可以实现以下核心优势：
全流程一键追溯： 从来料检测到成品X射线检查，所有数据无缝衔接，客户审核时，输入产品批次号，就能看到完整的质量记录，包括每个焊点的检测图像、每台设备的工艺参数、每个操作人员的工号。
实时质量预警： 基于阈值报警机制，当检测数据异常时，系统会自动通知工艺工程师，工程师可以在手机上查看实时数据，远程调整工艺参数，无需跑到产线现场。
数据自动采集与标准化管理： 所有检测数据自动上传，符合ISO 9001和IATF 16949体系要求，数据格式统一，便于后续分析和审计。
构建“质量数字孪生”雏形： 通过数据闭环，企业可以逐步建立生产过程的“质量数字孪生”——实时映射每条产线的质量状态，预测未来缺陷趋势，模拟工艺调整效果，这为质量经理提供了“上帝视角”，从被动响应升级为主动设计。
X射线+MES数据闭环是PCB行业数字化转型的基石，它不仅是技术升级，更是管理方式的革新——从“事后检验”转向“过程控制”，从“被动检测”转向“主动预防”，对于质量经理和制造总监来说，我建议优先关注数据闭环建设，不要只盯着X射线检测设备的精度参数，更要关注其与MES系统的“数据生态兼容性”，选择能够支持边缘计算、开放API接口、易于集成SPC模型的设备，才是构建真正闭环的关键，记住：闭环的价值不在于检测本身，而在于数据流动的速度和智能决策的深度，从“买设备”到“建生态”，这才是数字化质量管理的核心。
