在PCB和电子制造行业质量经理们常常面临一个共同的问题：每天要处理大量的质量数据，但这些数据往往像散落的珍珠，难以串联成完整的项链，数据孤岛、追溯断层、问题发现滞后，这些问题让质量管控变得异常困难，更让人头疼的是客户审核时需要提供完整的质量追溯报告，而人工统计不仅效率低，还容易出错，在这种背景下，质量信息化建设成为破局的关键，X射线检测设备作为能够“看穿”PCB内部缺陷的工具，在质量数据采集中发挥着核心作用，际诺斯将围绕X射线检测设备如何助力质量信息化建设，探讨在线检测系统、智能质量分析等关键环节，帮助质量经理实现从“被动救火”到“主动预防”的转变。

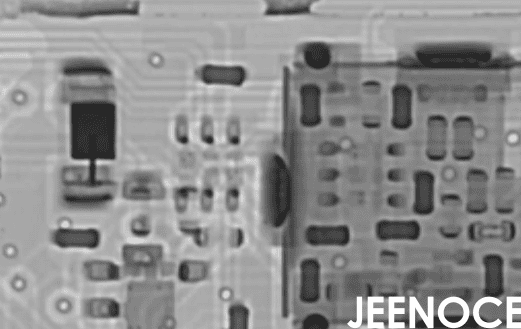

X射线检测设备的工作原理并不复杂，它利用X射线穿透PCB，通过不同材料对X射线的吸收差异，形成内部结构的影像，这种技术特别擅长发现BGA焊点空洞、虚焊、桥接等内部缺陷，而这些是传统光学检测无法看到的，在实际生产中，自动光学检测(AOI)负责表面缺陷的快速筛查，而X射线检测则深入内部，两者协同工作，形成完整的检测体系，更重要的是，现代X射线检测设备可以通过标准接口与MES系统对接，实现数据实时上传，打通数据采集与监控(SCADA)链路。
小贴士： 在选择X射线检测设备时，要特别关注检测精度和数据完整性，高精度的设备能识别更微小的缺陷，而完整的数据记录(包括每块板的检测时间、位置、缺陷类型等)是后续数据分析的基础。
传统的质量预警依赖预设阈值，往往在问题已经发生后才发出警报，我们提出“质量数字孪生”概念：利用X射线检测设备的高频、高精度数据流，为每一条产线、甚至每一块PCB构建一个实时映射的“数字孪生体”，这个孪生体不仅包含当前检测结果，还融合了设备状态、环境温湿度、物料批次等实时数据，当孪生体中的某个“虚拟焊点”的应力模型计算值超过安全阈值时，即使实际X射线图像还未显示异常，系统也会主动向质量经理的手机推送预警：“产线3的BGA区域存在潜在热应力风险，建议立即检查回流焊炉温曲线，”这实现了从“人找数据”(人工查看报表发现异常)到“数据找人”(系统主动推送风险)的转变，彻底解决“问题发现滞后”的痛点。
数据采集只是第一步，如何让数据产生价值才是关键，企业需要建立数据仓库或采用云端存储方案，将分散的质量数据集中管理，然后，利用大数据技术进行质量趋势分析与异常预警，构建质量预测模型，基于数据分析的智能决策支持系统，能够实现工艺参数优化与缺陷根因分析，例如，当系统发现某类缺陷在特定时间段集中出现时，会自动关联该时段的工艺参数，帮助工程师快速定位问题根源，这不仅能提升产品质量稳定性与生产效率，还能有效降低返修率与报废率。
传统的质量分析聚焦于“发现缺陷”并“根因分析”，但这是事后补救，真正的智慧质量应转向“预防”，我们提出“工艺健康度画像”概念：将X射线检测到的焊点形态、空洞率、偏移量等微观数据，与上游的印刷、贴片、回流焊等工艺参数(如锡膏厚度、贴装压力、温度曲线)进行关联建模，通过持续监控X射线数据的微小波动，反向推断工艺参数的“健康状态”，在缺陷尚未形成之前，就发出工艺漂移预警，例如，当X射线发现某区域焊点空洞率连续上升5%，系统自动关联该区域对应的回流焊温区数据，提示可能的热风喷嘴堵塞，从而在产生批量不良前完成维护。
小贴士： 建立工艺健康度画像需要积累至少3个月的历史数据，建议从关键工艺参数入手，逐步扩展模型维度，初期可以只监控1-2个关键指标，待模型稳定后再增加。
X射线检测数据如何支撑全流程一键追溯?关键在于建立从原材料到成品的完整数据链，每块PCB在X射线检测时生成的唯一标识码，可以关联其生产过程中的所有数据，包括批次信息、工艺参数、操作人员等，无论是批次追溯还是单板追溯，都能在几秒钟内完成，同时，这些数据需要与行业标准(如IPC-A-610、J-STD-001)进行对接与符合性验证，确保标准符合性，在客户审核时，系统可以自动生成质量报告，将审核过程变得自动化与透明化，极大提升审核效率。
传统的审核是“被检查”，企业被动提供一堆报表，我们提出“缺陷图谱”概念：将X射线检测数据、AOI数据、电测数据等，按产品、批次、缺陷类型、位置、严重等级等维度，自动生成一个动态、可交互的“质量知识图谱”，客户审核时，不再是看静态报告，而是直接进入系统，通过“缺陷图谱”进行自助式、穿透式查询，例如，客户可以点击“BGA焊点虚焊”节点，图谱立即展示该缺陷在所有批次中的分布、对应的X射线图像、关联的工艺参数、以及采取的纠正措施，这变“被动应付”为“主动展示”，极大提升审核透明度和信任度，同时，该图谱可开放给上游供应商，让他们看到其提供的物料(如PCB基板、锡膏)在本厂生产中的实际表现，形成基于数据的协同改进闭环，解决“质量数据分散”的跨组织难题。
小贴士： 在实施质量信息化项目时，建议分阶段推进，先解决数据采集和追溯问题，再逐步引入智能分析功能，既能快速见效，又能降低实施风险。
某中型PCB制造企业，年产量约50万块板，主要生产多层板和HDI板，该企业质量数据分散在Excel表格和纸质记录中，人工统计效率极低，问题发现往往滞后2-3天，导致批量不良，追溯系统缺失，客户审核时常常需要加班整理资料，审核通过率仅85%。
解决方案： 引入X射线检测设备，并集成至质量信息化平台，部署在线检测系统，同时，建立数据仓库，实现质量数据的集中管理与智能分析。
实施效果：
质量数据采集效率提升70%
异常问题响应时间缩短至2小时以内
客户审核通过率提升至98%
缺陷检出率提升15%
客户反馈：“自从部署了X射线检测设备并接入信息化系统后，我们实现了对每一块PCB的全生命周期追踪，质量问题不再依赖人工判断，而是通过系统自动预警和分析，大大提升了我们的质量管控能力，以前客户审核时我们手忙脚乱，现在客户可以直接在系统里查看缺陷图谱，审核效率提高了不止一倍。”
X射线检测设备在质量信息化建设中扮演着关键角色，它不仅是缺陷检测的工具，更是质量数据采集的核心节点，通过数据驱动的质量管理，企业可以实现从“缺陷检测”到“工艺健康度画像”的跨越，从“被动追溯”到“主动预警”的转变，数据驱动的质量管理对企业可持续发展具有重要意义，它推动着智能制造升级，我们呼吁更多企业关注质量数据的智能化管理，构建闭环质量管控体系，让质量从“成本中心”转变为“价值中心”。
