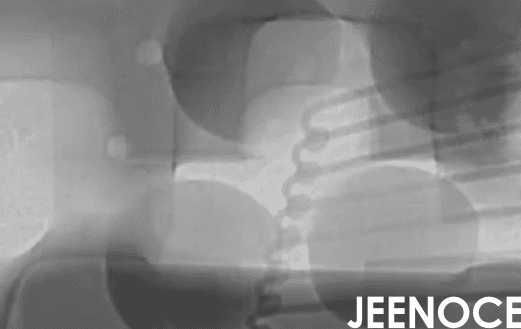

在 PCB 和电子制造行业中X 射线检测就像为电路板做“CT扫描”，它能够清晰地看到内部焊点、BGA 球和通孔的质量，这种非破坏性检测技术已经成为确保产品质量的重要手段，IPC-A-610、IPC-6012 等标准对 X 射线检测提出了具体要求，例如焊点检测、BGA 检测和空洞率检测等，这些标准不只是死板的规则而是质量数据的“语法”，质量经理常把 IPC 标准当作客户审核的“及格线”，但真正的价值在于将标准条款转化为可量化的数据规则，比如设定空洞率阈值和偏移量公差，让 X 射线检测成为生产过程的“数字传感器”，际诺斯的目标是告诉大家，如何将标准转化为可执行的检测作业指导书，实现全流程质量追溯和实时预警。
IPC-A-610 是焊点验收标准，它对 X 射线检测有明确要求，包括焊点完整性、内部缺陷(如空洞、裂纹)以及元件封装质量(如 BGA、QFN)，合格等级分为一级、二级、三级，不同等级对空洞率和偏移量的要求也不同，例如，三级标准要求 BGA 空洞率不超过 25%，而一级标准可以放宽到 40%，设备性能也很重要，分辨率、图像清晰度和放大倍率直接影响缺陷识别，高分辨率平板探测器可以看清 0.1 毫米的微小空洞，而低分辨率设备可能漏检。
小贴士： 在制定检测标准时，建议先列出所有相关 IPC 标准，然后建立优先级矩阵，明确哪个标准对当前产品更重要。
IPC-6012 是刚性印制板的验收标准，它关注基板结构和材料，X 射线检测需要检查多层板内部对齐度和铜厚均匀性，还涉及焊接工艺和封装质量，例如，通孔填充率要达到 75% 以上，焊料覆盖率要超过 90%，检测结果与产品合格判定相关，基于统计过程控制(SPC)的判定逻辑，例如连续 5 批空洞率超标，就要调整工艺参数。
IPC-J-STD-001 和 IPC-7095 也涉及 X 射线检测，IPC-J-STD-001 关注焊接温度曲线验证，IPC-7095 对 BGA 检测有专项要求，比如 BGA 空洞率限值，在实际生产中，IPC-A-610 和 IPC-6012 对同一缺陷(如通孔空洞)的判定标准可能不一致，质量经理需要建立“优先级矩阵”，明确哪种标准更适用于当前产品，例如，当 IPC-6012 要求通孔填充率 ≥ 75%，而 IPC-A-610 允许空洞率 ≤ 25% 时，X 射线检测应同时输出两种判定结果，并设置“预警阈值”而非“合格阈值”，多标准并存不是混乱，而是分层质量管控的机会。
小贴士： 如果企业面临多个标准冲突的情况，建议设立一个专门的质量协调小组，统一处理标准差异问题。
将标准条款转化为具体的检测步骤，例如，以 IPC-A-610 三级标准为例，定义空洞率阈值与判定流程：
设置空洞率上限为 25%
自动识别空洞位置和面积
输出合格/不合格判定
缺陷识别与判定要标准化，结合自动光学检测(AOI)与 X 射线检测的协同机制，AOI 先检测外观缺陷，X 射线再检测内部缺陷。
设备参数设置要依据产品类型，电压、电流、曝光时间影响图像对比度与穿透力，
高密度互连板(HDI)需要低电压(80-100kV)和高分辨率
厚铜板需要高电压(120-150kV)和长曝光时间
不同产品类型要差异化设置，例如，BGA 检测使用 90kV、200μA;通孔检测使用 120kV、300μA。
检测前准备包括样品定位和设备校准，执行阶段包括图像采集和数据标注，记录阶段包括自动生成报告，分析阶段包括 SPC 监控，检测报告要标准化，包含缺陷坐标、图像截图和判定结果，例如，报告格式可以是：
缺陷类型
位置(X/Y 坐标)
面积
判定结果
小贴士： 制定作业指导书时，建议用流程图形式展示检测步骤，每个步骤标注对应的 IPC 标准条款，操作人员容易理解，也方便客户审核。
数据自动采集与存储是关键，通过工业物联网(IIoT)实时上传检测数据至云端，检测数据与生产批次、客户订单绑定，例如，每个 PCB 板贴二维码，扫描后自动关联检测数据，追溯时间从 2 小时缩短到 10 分钟。
异常缺陷自动识别与报警，利用深度学习算法对空洞、裂纹进行实时分类，检测数据与 MES/ERP 系统集成，通过 API 接口实现缺陷数据自动触发停线或返工指令，例如，BGA 空洞率超过预警线，系统自动发送邮件给质量经理，并暂停该批次生产。
通过 X 射线检测满足客户审核要求，提供符合 IPC 标准的检测报告与追溯记录，标准化检测流程提升企业合规性与竞争力，例如，自动生成 SPC 图表，展示空洞率趋势，客户审核时一目了然。
小贴士： 在实施数字化转型时建议先从小批量试点开始，选择一条生产线部署 X 射线检测系统，验证数据采集和预警效果，再逐步推广到全厂。
我是际诺斯公司的工程师，去年我们服务了一家大型 PCB 制造企业，年产量超 500 万块，主要生产高密度多层板，他们面临 BGA 空洞率超标和客户审核压力，质量数据分散，追溯困难，问题发现滞后，引入了基于 IPC 标准的 X 射线检测系统，配置高分辨率平板探测器与自动传送装置，我们优化检测流程，建立标准化作业指导书，涵盖 BGA 检测、通孔填充率检测等关键环节，例如BGA 检测按照 IPC-A-610 三级标准，设置空洞率阈值 25%，自动识别空洞位置和面积，然后，我们实现数据自动采集与实时监控，通过 MES 系统绑定生产批次与检测结果，实施后，成效显著，缺陷检出率提升 35%，尤其 BGA 空洞率漏检率降低至 0.5%，审核通过率提高至 98.7%，客户投诉减少 60%，质量追溯时间由 2 小时缩短至 10 分钟，全流程一键追溯覆盖率达 100%，客户反馈说，现在审核时能快速提供完整检测报告，客户满意度大幅提升。
IPC 标准在 X 射线检测中的核心价值，从空洞率控制到焊点完整性验证，都离不开标准化、数字化、智能化的融合，AI 辅助缺陷识别与实时预警系统，让质量管控从“事后追溯”转向“事前预测”，未来，X 射线检测将与数字孪生、工业元宇宙结合，实现预测性质量管控，例如，用 X 射线数据训练工艺数字孪生，当 BGA 空洞率连续 3 批超过预警线，系统自动调整回流焊温度曲线，避免缺陷产生，质量经理的痛点在于“问题发现滞后”，而 X 射线检测的实时数据流可反向输入到工艺参数优化模型中，实现从“被动响应”到“主动预防”的质控范式跃迁。
