在PCB(印刷电路板)制造过程中，质量控制是决定产品成败的关键环节，X射线检测设备是一种重要的工具，能够精准发现焊点空洞、BGA焊接不良等内部问题，而自动光学检测(AOI)则擅长捕捉表面缺陷，两者相辅相成，构成了现代PCB质检的双重保障，传统的质量管理模式往往是“事后验尸”，也就是说只有在问题发生后才会发现问题，这不仅造成返工成本还可能影响企业信誉，际诺斯的目标是探讨如何利用历史X射线数据建立质量预测模型，X射线检测可以不再只是“事后验尸”的工具而是成为“事前预警”的雷达，这不仅是技术上的升级更是质量管理思维的转变。

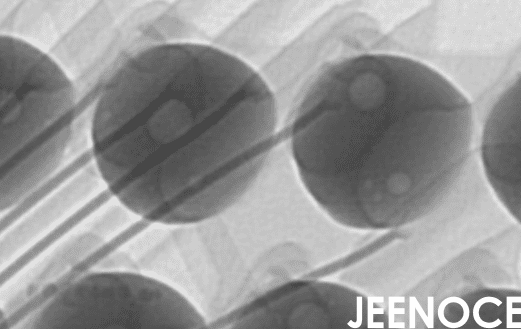

X射线检测设备通过穿透PCB板，捕捉焊点内部结构图像，它能精准识别焊点空洞率、BGA焊接质量、通孔填充情况等关键指标，相比传统光学检测，X射线检测具有高精度和非破坏性的优势，尤其适用于多层板和高密度互连(HDI)等复杂产品，在实际应用中X射线检测与自动光学检测(AOI)协同工作，可以大幅提升缺陷检测覆盖率，AOI负责表面缺陷，X射线负责内部缺陷，两者数据融合后，结合统计过程控制(SPC)方法，企业可以分析历史趋势，识别工艺参数的异常波动，为质量预测奠定数据基础。
构建质量预测模型的第一步是数据采集与处理，包括数据清洗(剔除异常值)、特征工程(提取焊点形状、空洞率等关键特征)以及数据标准化(消除量纲差异)，随后，需要分析工艺参数(如回流焊温度、压力)与质量缺陷的关联性，找出影响焊点质量的关键因素，在算法选择上，随机森林和支持向量机(SVM)是常用的机器学习模型，随机森林擅长处理高维数据，能够自动评估特征重要性;SVM则在分类问题上表现优异，模型验证采用交叉验证和混淆矩阵分析，确保预测结果的可靠性，同时，引入统计过程控制(SPC)作为模型验证的基准，确保预测结果符合行业标准。
小贴士： 质量经理需要的是可解释的预测，而不是“黑箱”输出，建议采用SHAP值或特征重要性分析，将预测结果与具体工艺参数(如回流焊温度曲线)挂钩，，模型不仅能告诉你“会出问题”，还能解释“为什么预测会出问题”，从而指导工程师精准调整工艺。
实现质量预测的关键在于数据自动采集与系统集成，通过将X射线检测设备、AOI设备、MES(制造执行系统)等数据打通，企业可以实现从原材料到成品的全流程追溯，当X射线检测数据出现异常时，系统触发实时预警，自动通知质量工程师，自动光学检测(AOI)与X射线检测的数据融合可以增强追溯精度，例如，当AOI发现表面缺陷时，系统自动调取该批次的X射线数据，分析是否存在内部问题，一键追溯功能则支持快速定位缺陷批次，大幅提升问题响应速度。
我们的客户是一家中型PCB制造企业，年产量50万块，主要生产多层板和高密度互连板，质量数据分散在多个系统人工统计效率低，问题发现滞后，经常在客户审核时才发现批量缺陷客户审核压力大，审核通过率仅85%。
应用方案：部署基于X射线数据的质量预测系统，集成统计过程控制(SPC)模块，实现数据自动采集、实时预警和全流程追溯。
实施效果：
质量问题发现时间提前3天，从“事后验尸”变为“事前预警”
人工统计工作量减少60%，质量工程师从繁琐的数据整理中解放出来
审核通过率提升至98.5%，客户满意度显著提高
客户反馈
“我是这家企业的质量经理，自从引入基于X射线数据的预测系统后我们能更早发现问题，避免了大批量返工，系统自动生成报告，极大减轻了我们的审核负担，更让我惊喜的是，预测模型帮助我们优化了X射线检测的抽样频率——高价值产品的检测覆盖率提升了20%，低风险产品检测频次降低，整体检测效率提升了35%，这证明质量预测不仅是‘救火’，更是‘防火’与‘节能’的结合。”
系统设计严格遵循IPC、ISO等行业标准，确保数据合规性，例如，在焊点检测中，系统自动比对IPC-A-610标准，确保每个焊点满足质量要求，同时，系统支持智能制造与数据驱动决策，结合自动光学检测(AOI)优化生产流程，提升企业竞争力与客户信任度。
小贴士： 行业标准(如IPC-A-610)是静态的，但质量预测模型可以动态适配，建议企业建立“标准基线+动态阈值”的双轨机制：以IPC标准为最低门槛，同时基于历史数据生成企业自身的动态控制限，实现比行业标准更严苛的内部质量管控，在客户审核中，企业可以主动展示更严格的质量控制，占据主动地位。
X射线数据在质量预测中扮演着核心角色，与自动光学检测(AOI)的协同价值不可忽视，通过数据驱动质量管控，结合统计过程控制(SPC)实现预防性管理，企业可以从“被动响应”走向“主动预防”，未来，随着边缘计算和AI芯片的发展，X射线检测设备将具备“端侧推理”能力，实现毫秒级的实时预测与反馈，这将彻底将质量预测从“事后分析”推向“在线闭环控制”，这是PCB智能制造的下一个里程碑，呼吁企业加快数字化转型步伐，聚焦焊点检测等关键环节，用数据驱动质量管控，提升核心竞争力。
