随着芯片制造进入Chiplet和3D IC时代，封装技术变得越来越复杂，高密度互连、微小的凸点、深窄的硅通孔(TSV)，这些结构对检测精度提出了更高要求，一个肉眼看不见的微空洞或者一条头发丝千分之一的TSV裂纹，都可能导致整个芯片失效造成巨大经济损失，在半导体制造中良率就是生命线，X射线检测尤其是半导体X射线检测设备，已经成为先进封装产线上不可或缺的“眼睛”，但传统的2D X射线检测就像用手电筒照一个复杂的立体迷宫，很多隐藏在深处的缺陷根本看不见，际诺斯将拆对比2D与3D CT的检测能力差异证明3D CT对良率提升的关键作用。
先进封装中的缺陷就像藏在沙子里的金子又小又难找。

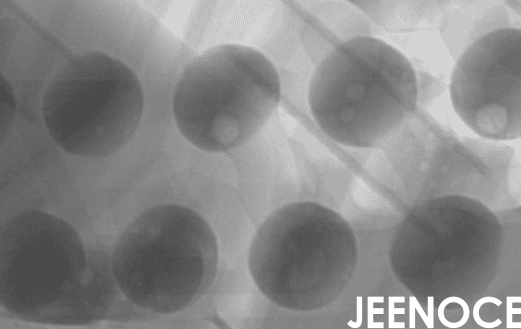

这些空洞尺寸极小通常只有几微米到几十微米，在复杂的封装结构中背景干扰非常大，传统2D X射线拍出来的图像，微空洞常常被其他结构遮挡，或者和噪声混在一起根本分不清。
TSV是垂直穿过硅片的通道深度可达上百微米，裂纹往往沿着TSV侧壁延伸，成像时非常模糊传统检测方法很难穿透这么厚的硅材料，更别说看清细小的裂纹了。
2D检测就像拍一张X光片所有结构都重叠在一起，你只能看到一个平面的影子，无法判断缺陷在哪个深度，这就导致漏检率很高很多缺陷被“藏”起来了。
微空洞和TSV裂纹常被背景噪声淹没，传统2D检测依赖人工经验设定阈值很容易漏掉，而3D CT通过多角度投影和迭代重建算法，能分离出亚像素级的缺陷特征，但关键问题是如何设计自适应滤波算法?如果滤波太强可能把缺陷也抹掉了，如果滤波太弱噪声又会干扰判断，这需要工程师在“信噪比”和“分辨率”之间找到动态平衡点，而不是简单的一键优化。
什么是微空洞?
简单来说微空洞是在焊接过程中形成的焊料内部小气泡，在Chiplet封装中，微空洞直径可能只有几微米，但足以导致芯片连接失效，当前行业越来越意识到，单纯依靠自动化光学检测(AOI)是不够的，AOI只能看表面，而X射线检测能看内部，两者协同工作，才能实现真正的无损检测和工艺验证。传统检测是“事后补救”发现缺陷只能报废，但3D CT的三维重建数据可以反向映射到工艺参数上，例如通过分析微空洞的位置和形状，工艺工程师能判断出是键合压力不够，还是温度曲线有问题，这不仅是检测工具更是工艺优化的“数字显微镜”，我们的一位客户正是利用这个思路，将微空洞发生率从0.8%降到了0.2%。
2D X射线和3D CT虽然都叫X射线检测，但原理完全不同，2D X射线就像拍一张照片，所有信息都压在一个平面上，而3D CT就像给芯片做“CT扫描”，从多个角度拍摄，然后通过三维重建算法，把芯片的立体结构还原出来，每个缺陷的位置、大小、形状都清清楚楚。
空间分辨率更高：能看清几微米的细节
缺陷定位更准：知道缺陷在哪个深度，是表面还是内部
三维重建更完整：可以旋转、切片，从任何角度观察
某封测厂对比了2D和3D CT的检测效果，在检测微空洞时，2D的漏检率高达15%，而3D CT只有3%，在误判率上，2D因为图像重叠，经常把正常结构误判为缺陷，误判率在8%左右，而3D CT只有2%。
工程师常面临“参数波动大”的痛点，根源在于传统优化依赖试错，3D CT的“一键优化”不应是固定模板，而应引入机器学习模型，根据产品结构(如TSV深宽比、微凸点间距)，动态推荐射线能量、扫描步长和重建算法，这能减少人工干预，但需要设备厂商开放底层数据接口，实现真正的“数据互联互通”。
某头部封测厂主要生产Chiplet和3D IC产品，他们之前一直用2D X射线做初步筛选，但漏检率居高不下，良率一直卡在92%左右，
检测目标：识别微空洞与TSV裂纹，将良率提升到96%以上，并实现检测数据与MES、SPC系统的对接，
实施过程：此公司引入了一台先进的3D CT检测设备，工艺工程师团队花了两个月时间，优化了检测参数和图像处理流程，他们特别设计了一套自适应滤波算法，专门应对噪声干扰，同时，他们将设备与MES系统对接，实现了数据的自动上传和追溯，
数据结果：
漏检率下降40%(从15%降到9%)
误检率降低35%(从8%降到5.2%)
检测效率提升25%(单颗芯片检测时间从3分钟降到2.25分钟)
客户反馈
“我们之前依赖2D X射线进行初步筛选，但很多微小缺陷难以识别，引入3D CT后，不仅提升了检测精度，还实现了数据的统一管理，现在，我们的SOP编写和工艺优化都有据可查，工程师再也不用凭经验猜了。”工艺主管张工
MES是制造执行系统，SPC是统计过程控制，数据互联互通意味着检测结果能自动反馈到生产流程中，实现实时调整。
3D CT之所以成为先进封装的“标配”，是因为它解决了工艺工程师最头疼的几个问题。
满足Chiplet和3D IC的高密度封装需求，实现高分辨率成像，无论是微空洞还是TSV裂纹，都能看得清清楚楚。
减少人工干预，提高检测一致性，工程师再也不用反复试参数，设备能根据产品自动推荐最佳设置，降低参数波动带来的漏检误检风险。
支持与MES、SPC系统对接，实现全流程可追溯，从原材料到成品，每个环节的检测数据都能关联起来，助力良率提升。
从2D到3D，不仅是技术的升级，更是检测理念的变革，3D CT不仅解决了微小缺陷的检测难题，更通过数据驱动，实现了从“检测”到“预防”的跨越，对于工艺工程师来说，这不仅是工具，更是提升良率、优化工艺的“利器”，展望未来，随着封装技术进一步发展，3D CT检测设备将成为行业标配，自动化光学检测与X射线检测的深度融合，将实现更全面的无损检测，而数据互联互通和全流程可追溯，将成为智能工厂的基础。
