我经常被问到一个问题“我们的小批量试产很顺利，但一转到大批量量产，自动化产线就问题百出，”成本高、周期长、质量不稳定这是很多企业面临的共同难题，这背后其实是一个普遍痛点车规级 SMT 自动化产线和消费级产线完全不同，消费级产品对环境的适应性较低比如手机或电脑，可能摔一下、热一点就坏了，没人会追究责任，而车规级产品必须承受极端温度、振动、潮湿等恶劣条件，例如焊接点要能承受-40℃到125℃的温差，不能有任何故障，因此车规级 SMT 产线不能只是“设备堆砌”，而是需要从“系统集成”的角度来设计，很多项目经理误以为买最贵的贴片机、回流焊就能解决问题，结果设备之间通信协议不匹配，节拍不对不上，数据接口不统一，导致换线时间增加三倍，工期延误，成本超支，这就是常说的“隐性成本陷阱”，际诺斯从汽车电子项目经理视角解析车规级 SMT 产线与消费级差异，分析 01005、BGA、PoP 等焊接检测难点，提供适配高可靠性要求的实战策略。
车规级产线和消费级产线，就像专业赛车和家用轿车，看似都是车，但设计理念完全不同。
工艺标准不同：
车规级对焊接精度、热应力控制要求极高，一个焊点虚焊，在手机上可能只是偶尔死机，但在汽车上可能导致刹车失灵。
检测手段不同：
车规级必须使用 AOI、X-ray、3D 检测等高精度技术，而消费级可能只靠肉眼检查。
质量追溯不同：
车规级要求每个元件的生产数据、温度曲线、检测结果都要记录，一旦出问题可以追溯到源头。
产线柔性不同：
车规级产线要能快速切换生产不同型号的产品，比如今天生产 ECU，明天生产 BMS，而消费级产线更追求单一品种的高速生产，更重要的是车规级强调“质量闭环”，但很多人理解错了，传统观点认为，质量闭环就是检测后发现问题，再回头调整工艺，但车规级要求“过程免疫”——检测数据要实时注入工艺参数，让产线自己“自愈”，例如，AOI 检测到某个焊点压力偏大，数据直接传给贴片机，自动调整贴装压力，实现零缺陷预防。
小贴士： 推动“检测即工艺”的理念，让 AOI、X-ray 数据直接驱动贴装压力、回流焊温区调整，这才是真正的质量闭环。
在车规级 SMT 产线中，01005 元件、BGA 封装、PoP 堆叠结构是三大“硬骨头”。
01005 元件：
尺寸只有 0.4mm x 0.2mm，比芝麻还小，贴装精度要求微米级，任何一点偏差都可能导致虚焊或短路，我曾遇到一个项目，因为供料器供应商没校准，01005 元件偏移率高达 5%，整条产线报废，后来我们建立了“微米级协同”机制，要求所有供应商提供设备精度校准报告，并定期联合调试，最终将偏移率控制在 0.1% 以内。
BGA 封装：

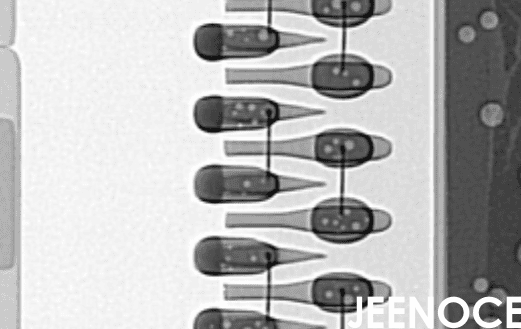

焊球密密麻麻传统检测手段根本看不到内部，X-ray 检测成了必备手段，我们曾为一家客户引入智能 X-ray 检测系统，将 BGA 焊接缺陷检出率从 95% 提升到 99.6%，同时，检测数据要实时反馈到工艺参数，比如发现空洞率高了，就自动调整回流焊温区，形成闭环管理。
PoP 堆叠结构：
像把两个芯片叠在一起热分布不均，容易产生空洞和虚焊，我们优化了回流焊曲线，比如采用分段升温、缓慢冷却，再配合 X-ray 检测，将焊接合格率提升到 99.2%，同时，产线柔性也很关键——不同产品型号的 PoP 工艺参数不同，换线时间要尽可能短。
要适配车规级高可靠性要求，自动化生产线需要从以下五个方面入手：
设备选型：
选择高精度贴片机、智能 AOI、X-ray 检测系统，并考虑整线自动化的兼容性和扩展性。
工艺优化：
针对车规级产品特性，定制焊接曲线、供料方式、检测流程，并建立质量闭环机制。
数据集成：
构建数据采集与分析平台，实现从原材料到成品的全流程追溯。
产线柔性：
采用模块化设计和快速换线技术，比如使用快换夹具、统一供料器接口，应对多品种小批量生产。
供应商协同：
推行“集成商主导制”，由一家总包商负责设备选型、协议统一、联调验收，避免多头对接。
去年我们为一家新能源汽车电子供应商做自动化升级，他们面临小批量转大批量时，改造成本高、周期长的问题，我们作为总集成商，提供了整线自动化解决方案，涵盖设备选型、工艺调试、检测系统集成。
关键成果如下：
自动化产线改造周期缩短 40%，从原来的 5 个月压缩到 3 个月;
车规级产品质量合格率提升至 99.5%，实现了质量闭环;
通过产线柔性设计，支持多产品快速切换，换线时间从 2 小时缩短到 30 分钟;
统一了 6 家供应商的通信协议，联调时间从 2 个月压缩到 2 周，
更关键的是我们部署了“工艺自愈系统”，X-ray 检测到 BGA 空洞率偏高，数据直接传给回流焊控制器，自动调整温区温度，缺陷率下降 80%，项目经理再也不用天天盯着检测报告，产线自己就能“治病”。
车规级 SMT 产线是汽车电子制造高质量发展的核心支撑，未来的自动化生产线，必须具备产线柔性、质量闭环能力和高效协同能力，项目经理的核心竞争力在于：
将“设备采购”思维升级为“系统集成”思维
将“事后检测”升级为“过程免疫”
将“供应商管理”升级为“微米级协同”
通过科学规划与专业方案实施，才能实现从研发到量产的无缝衔接，推动车规级制造向更高可靠性迈进。
