随着新能源汽车的快速发展，IGBT和SiC功率器件在汽车电子系统中的应用越来越广泛，这些器件就像汽车的“心脏”负责控制电流和电压，直接影响整车的性能和安全性，它们的制造工艺非常复杂尤其是焊接和检测环节，常常让项目经理头疼不已，际诺斯将从实际生产角度出发深入解析真空焊接、共晶焊接和X-Ray检测的技术要点，帮助你规划高效、可靠的自动化生产线。
IGBT(绝缘栅双极型晶体管)和SiC(碳化硅)功率器件在电动汽车中扮演着关键角色，IGBT具有高耐压、低导通损耗的特点，适合中低功率应用，而SiC器件则能在高温、高频环境下表现出色，是下一代电动汽车的核心技术，制造这些器件需要经过芯片封装、焊接、测试等多个步骤，在自动化产线中，节拍控制和产能匹配是首要考虑的问题，如果节拍太快，焊接质量可能下降;如果太慢，又会影响整体产量，因此，项目经理需要根据实际需求，找到平衡点。
小贴士： 在规划产线时，建议先用数字孪生技术进行虚拟调试，模拟不同节拍下的生产效果，可以避免实际投产后的返工。
焊接是功率器件制造中最关键的环节之一，直接决定器件的可靠性和寿命，目前主流的技术包括真空焊接和共晶焊接。
真空焊接是在真空环境下进行的焊接工艺，它能有效减少焊接过程中的气泡和氧化，提升器件的可靠性，工艺参数如温度、时间和压力需要精确控制，否则容易出现空洞或虚焊，在自动化产线中焊接质量与后续检测的联动性非常重要，例如如果焊接参数出现偏差，X-Ray检测系统会立即报警并自动调整设备参数，形成闭环控制，这种协同机制能大幅降低不良品率。
小贴士： 选择真空焊接设备时，要关注其温度均匀性和真空度稳定性，建议要求供应商提供过程能力指数(Cpk)数据，确保设备长期稳定运行。
共晶焊接利用焊料在特定温度下形成共晶合金，它具有热导率高、机械强度大的优点，特别适合高功率器件，在柔性产线中，共晶焊接的快速切换方案至关重要，例如，通过模块化设计，可以在10分钟内完成不同型号产品的焊接参数切换，满足小批量转量产的需求。
不同的焊接方式对设备集成要求不同，真空焊接需要配备真空腔体，而共晶焊接则需要精确的温度控制系统，在产线规划时，要预留足够的空间和接口，方便后续升级。
焊接完成后必须进行严格的检测，确保没有内部空洞、裂纹等缺陷，X-Ray检测是目前最常用的无损检测方法。

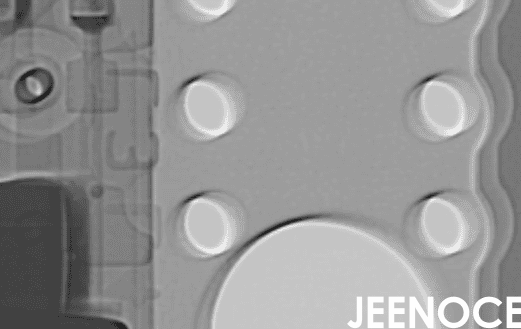

X-Ray检测通过高能射线穿透器件，生成内部结构的图像，它能清晰显示焊接界面的空洞、气泡和裂纹，检测效率高，且不会损坏产品。
高分辨率成像系统是X-Ray检测的核心，在自动化产线中，检测设备需要与生产线数据系统对接，实现数据实时传输，检测结果会反馈到质量管控体系中，用于优化焊接工艺参数。
小贴士： 在多供应商协同的情况下，建议统一检测标准，比如空洞率小于5%才算合格，可以避免不同供应商之间的扯皮问题。
检测数据是质量闭环的关键环节，通过分析检测结果可以找出焊接工艺中的薄弱点并针对性地改进，对于车规级产品检测覆盖率必须达到100%，确保每一个器件都符合标准。
一站式整线自动化方案是当前的主流趋势，它将焊接、检测、组装等环节整合在一起，减少物料搬运和等待时间，在规划时，要注重工艺流程布局和设备协同配置，确保节拍匹配。
小批量转量产是项目经理最头疼的问题之一，通过模块化设计和柔性产线构建可以大幅降低改造成本和周期，例如采用快速换型技术可以在30分钟内完成产品切换，同时保持质量稳定。
多供应商协同是项目成功的关键，要确保设备兼容性和接口标准化，避免“数据孤岛”，同时建立质量数据共享和问题追溯机制，一旦出现质量问题能快速定位责任方。
小贴士： 在选择供应商时，要评估其履约稳定性和风险控制能力，建议要求供应商提供设备综合效率(OEE)数据，并签订全生命周期服务协议。
作为某新能源汽车零部件企业的自动化项目经理，我在推进IGBT功率模块的自动化产线建设过程中，面临焊接质量不稳定、检测效率低等问题，通过引入际诺斯提供的真空焊接与X-Ray检测一体化方案，我们实现了焊接良率从89%提升至96%，检测效率提高40%，同时整线自动化改造周期缩短了30%，有效支撑了新品快速导入量产，这个案例说明，系统化的技术整合和高效的产线规划，能显著提升产品质量和生产效率，助力企业实现电动化转型目标。
面对IGBT/SiC功率器件在汽车电子中的广泛应用，自动化生产线的设计与实施必须兼顾焊接工艺的精准性与检测技术的可靠性，通过系统化的技术整合与高效的产线规划，可显著提升产品质量与生产效率，助力企业实现电动化转型目标。
