近年来绿色制造理念逐渐成为半导体行业的重要发展方向，我是一名在半导体封测厂工作了八年的X-Ray设备工程师，这几年我亲眼见证了这股浪潮如何影响我们的日常工作，过去我们主要关注设备是否可用、检测是否准确，如今还需要考虑能耗和环保问题，Chiplet芯片作为先进封装的核心技术将多个小芯片拼接在一起，性能提升的同时也带来了更高的检测难度，作为一名设备运维人员最担心的是设备不稳定、备件到货慢、调试困难，今天际诺斯将结合实际经验分享Chiplet检测设备在节能技术方面的进展与思考。

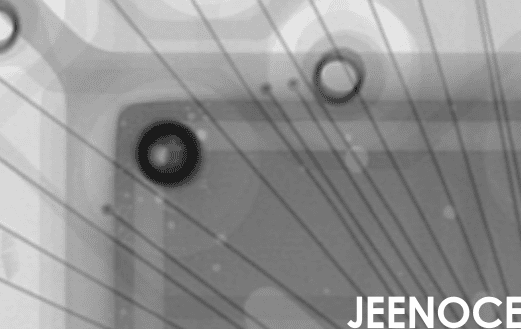

绿色制造不仅是口号，而是实际的约束条件，国际上有多项标准，如ISO 50001能源管理体系，以及半导体行业的SEMI标准，都对设备的能耗提出了明确要求，我们封测环节的设备，例如X-Ray检测机，每天24小时运行，电表飞快转动，Chiplet芯片采用异构集成方式后，多层结构使得检测更加复杂，能耗也随之上升，我曾做过测算，检测设备占整个封测线能耗的15%到20%，这个比例虽然不算很高，但优化空间仍然很大。
实用提示： 很多同行反映备件交期长，有时需要等两三个月，设备空转等待备件，电费不断流失，这就是隐性能耗，建议在选择设备时，优先考虑模块化设计和通用备件型号，可以节省不少不必要的电力消耗，目前设备厂商也在努力改进，例如采用低功耗架构和优化散热系统，但我认为，最应优先解决的问题，是“备件交期长”带来的隐性能耗。
近几年节能技术取得了明显进步，X-Ray检测设备集成了多项新技术：
高效电源管理系统：设备能根据检测任务自动调整电压和频率，就像手机进入省电模式一样，在检测简单芯片时，功耗可降低30%。
低功耗传感器：以前使用CCD图像传感器，体积大且耗电高，现在改用CMOS传感器，功耗减少一半，成像质量反而更好。
智能化控制算法：设备具备自我判断能力，没有任务时会自动进入待机模式，功耗从500瓦降至50瓦。
针对Chiplet芯片，还开发了专门的节能算法，例如，在检测微凸点和TSV(硅通孔)时，只扫描关键区域，不进行全范围扫描，效率提升40%，能耗下降25%。
实用提示： 调试设备是最令人头疼的部分，如果参数设置不当，设备频繁启停，能耗可能翻倍，现在很多设备具备自学习功能，能自动优化参数，一键校准，调试次数减少一半，间接节省了不少电。
展望未来有几个方向值得重点关注：
AI驱动的动态能耗调节：设备可以根据接下来的检测任务预测能耗需求，提前分配功率，避免资源浪费。
数字孪生技术：通过建立虚拟产线，先进行模拟调试，再实际运行，从而减少试错成本，节省电力和时间。
多模态融合检测：结合X-Ray、红外、声学等多种检测手段，一次完成所有检测任务，无需重复上机，有效降低能耗。
实用提示： 故障排查速度慢也是常见的痛点，一些新型设备能够通过能耗异常来反推故障点，比如某个模块功耗突然升高，就可以快速定位问题，排查时间从半天缩短到半小时，非计划停机减少，能耗也同步下降。
去年我们工厂对一台Chiplet芯片的X-Ray检测设备进行了节能改造，以下是具体的数据和分析。
案例背景： 我们是一家国内领先的封测厂，主要负责Chiplet芯片的封装检测，那台设备已经使用三年，能耗偏高，备件交期长，调试复杂。
改造内容包括：
更换高效电源模块，效率从85%提升至95%
升级检测算法，减少冗余扫描
引入自学习参数调优功能
采用通用备件模块，缩短交期
部署远程诊断平台，简化故障排查
数据对比：
改造前：月均电耗12000度，设备故障率每月3次，备件更换周期45天;
改造后：月均电耗9000度，下降25%;设备故障率每月1次，下降67%;备件更换周期缩短至15天，
实施效果： 设备稳定性显著提升，运维效率提高30%，最让我满意的是备件交期从两个月缩短到两周，调试时间从一天缩短到两小时，能耗下降的同时工程师的工作也变得更轻松。
节能技术不是可有可无的附加功能，而是Chiplet检测设备发展的必由之路，作为一线工程师我的最大感受是好的节能技术必须同时解决我们的核心痛点——备件交期长、调试复杂、故障排查慢，只有实现“节能+运维”的双赢，技术才能真正落地并带来实际价值，建议大家在选择设备时不仅要关注其性能还要重视供应商的节能技术和售后服务响应速度，因为设备省下的每一度电，都是真金白银;工程师省下的每一分钟，都是生产效率。
