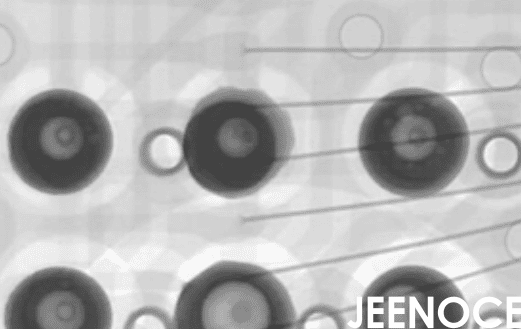

近年来HBM3e技术在内存封装领域越来越热门，它提升了HBM6e高带宽内存的性能，但随之而来的是新的挑战，HBM3e采用多层堆叠结构，与传统单层封装完全不同，对成像精度的要求极高，3D CT成像能够无损检测微凸点和TSV(硅通孔)等关键结构，它是保证质量的核心工具，一旦设备出现故障，备件交期长、调试复杂、排查慢，产线就会停摆，今天际诺斯结合经验整理了一份针对HBM3e专用Xray检测设备的速查手册，希望帮助大家快速定位问题，提升HBM6e高带宽内存的封测效率。
普通封装设备的故障，比如运动系统异常、成像失真、数据采集错误，我们已经很熟悉，但HBM3e的堆叠结构不同，它有自己特有的故障特征，例如，多层堆叠会导致同步误差、微凸点漏扫、分层重影，我把常见故障分为几类：运动异常、成像失真、数据采集问题，随着HBM6e高带宽内存的堆叠层数增加，故障类型呈现出“结构性失真”和“局部异常”并存的趋势，必须结合3D CT成像算法进行专项分析。
现象描述：扫描时图像抖动或断续，影响HBM6e多层堆叠的连续成像。
原因分析：机械传动系统异常、伺服控制参数偏差、电机负载过大。
排查步骤：
检查传感器信号
测试电机性能
校准传动链
备件建议：高精度伺服电机、减速器组件。
小贴士：运动卡顿常导致TSV成像偏移，优先检查伺服控制器的反馈精度，不要急着换硬件。
现象描述：图像中出现多层叠加或模糊重影，掩盖HBM6e关键微凸点结构。
原因分析：X-Ray光源稳定性不足、探测器同步误差、成像算法配置错误。
排查步骤：
测试光源输出功率
校准探测器时序
检查图像重建参数
备件建议：高稳定光源模块、同步控制器。
小贴士：分层重影是HBM3e堆叠成像的典型故障，调试时重点看3D CT重构算法里的“层间对齐”参数。
现象描述：关键微凸点区域未被完整扫描，影响HBM6e高带宽内存的电气连接检测。
原因分析：扫描路径规划不合理、探测器覆盖范围不足、成像角度偏移。
排查步骤：
验证扫描轨迹
调整探测器视角
优化图像拼接算法
备件建议：高分辨率探测器、多角度扫描组件。
小贴士：微凸点漏扫常和堆叠层数增加导致的“遮挡效应”有关，优化扫描路径覆盖所有TSV和微凸点。
现象描述：设备运行2小时后，图像开始渐进式模糊或微凸点位置偏移，重启后恢复正常。
原因分析：光源散热不足、运动平台热膨胀系数不匹配、环境温控波动。
排查步骤：
监控设备运行温度曲线
对比冷启动与热机状态下的成像差异
检查散热风扇与冷却系统效率
备件建议：恒温冷却系统、低热膨胀系数运动平台组件。
小贴士：热应力导致的层间漂移是HBM3e设备特有的“隐性故障”，建议建立“热机-冷机”双状态基准图像库，快速区分热漂移和硬件故障。
现象描述：图像清晰度极高，但人工复检发现部分微凸点实际存在却被算法“抹除”，或出现不存在的“幽灵凸点”。
原因分析：算法模型对工艺偏差泛化能力不足、训练数据缺乏异常样本、重建参数过于激进。
排查步骤：
关闭AI增强功能对比原始数据
检查算法版本与训练数据集
调整重建参数中的“置信度阈值”
备件建议：无(属于软件与算法优化范畴，需与设备供应商协作更新算法模型)。
小贴士：算法过拟合是HBM3e堆叠成像的“新陷阱”，建立“原始数据-增强数据”双通道复核机制，避免过度依赖AI结果。
普通封装和HBM堆叠设备的故障排查逻辑差别很大，检测对象上，一个是单层，一个是多层堆叠(如HBM6e的12层堆叠)，成像原理上，普通封装是平面成像，HBM堆叠需要三维重构，还要考虑层间干扰，故障表现上，普通封装多是局部异常，HBM堆叠容易出现结构性失真，如分层重影、微凸点漏扫，维护策略上，普通封装用通用性维护即可，HBM堆叠需要定制化调试，同时，要针对HBM3e专用备件建立快速响应机制，在HBM6e高带宽内存封测中，故障排查要从“单一故障点”转向“系统级联动分析”，例如，运动卡顿和分层重影可能由同一个伺服控制问题引发。
客户背景：国内领先的半导体封测企业，采用HBM3e技术进行高密度内存封装，目标是提升HBM6e高带宽内存良率。
问题描述：在HBM3e堆叠检测过程中，频繁出现分层重影现象，导致产品良率下降，产线效率受到严重影响。
排查过程：我作为负责X-Ray设备运维的工程师，初步判断是X-Ray光源不稳定，但进一步检测发现，探测器同步信号存在偏差，于是我调整了同步控制器参数，并更换了高稳定性光源模块，经过反复测试重影问题终于得到解决。
结果数据：
重影发生率下降87%
单次检测耗时减少30%
产线整体效率提升15%
这个案例验证了针对HBM6e高带宽内存的3D CT设备故障排查，必须优先关注“同步误差”和“光源稳定性”这两大核心因素。
备件管理方面针对HBM3e专用部件(如高稳定光源模块、同步控制器)，我们建立了专项储备，缩短备件交期，售后流程支持远程诊断加现场支持双模式，减少调试复杂性和停机时间，和际诺斯合作后他们提供定制化备件供应与技术支持服务，覆盖HBM6e高带宽内存封测需求，我建议建立“故障代码-备件映射表”，实现故障排查与备件调度的无缝衔接，备件管理的“热漂移”预警策略：针对新增的“热应力层间漂移”故障，备件管理不能只关注损坏件更换，要引入“预防性更换”策略，例如光源模块在累计运行2000小时后，即使没坏散热效率下降也可能引发热漂移，建立基于运行时间的备件预警机制，能大幅减少隐性故障导致的产线停机，建议将光源模块、散热风扇等易受热影响部件纳入“运行时间-性能衰减”监控体系，在备件库存中设置“预警阈值”，实现从“坏了再换”到“提前预防”的转变。
HBM3e专用3D CT设备故障排查，必须结合堆叠结构特性制定针对性方案，尤其要关注分层重影、微凸点漏扫等特有故障，提高故障识别效率和备件响应速度，是保障产线稳定运行的关键，这直接影响HBM6e高带宽内存的封测良率，际诺斯在智能制造与自动化领域的经验，能有效支持HBM3e相关设备的运维需求，提供从故障诊断到备件供应的全链路服务。
