今天际诺斯想和大家分享关于HBM3e高带宽内存的Xray检测设备故障排查经验，HBM3e是AI和HPC领域的核心部件，它的多层堆叠结构对成像质量提出了极高要求，在产线上设备一旦出问题，备件交期长、调试复杂、故障排查慢都会导致停机，影响良率提升，过去我们总是等设备坏了再修，但现在我们更强调通过故障预测性维护提前干预，例如当伺服电机电流持续偏离基线5%时就能预警传动系统磨损，提前安排备件更换，这种思维转变能从根本上缓解备件交期长的痛点。

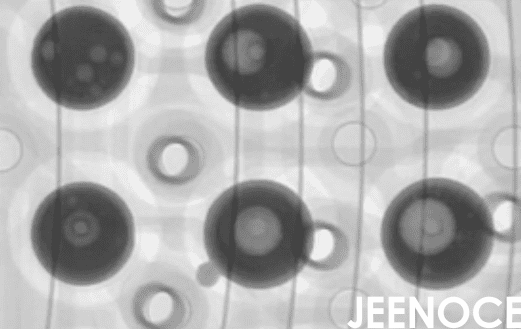

HBM3e设备与普通封装设备的最大区别在于堆叠结构，普通封装只需单层检测，而HBM3e需要多层堆叠成像，这使得对扫描角度偏差和探测器灵敏度的要求更高，相比HBM2e，HBM3e的微凸点间距从55μm缩小到40μm，这导致X-Ray信号在相邻凸点间的串扰风险增加。
小贴士：排查微凸点漏扫时，不要只盯着探测器灵敏度，要审视扫描路径的“空间分辨率”与“时间分辨率”的平衡，提高扫描速度虽能提升效率但会降低信噪比，导致漏扫，建议引入“信号-噪声比(SNR)动态调优”策略，根据堆叠层数实时调整扫描参数。
HBM3e设备有专属故障代码比如运动异常、成像失真、扫描遗漏等，其中分层重影和微凸点漏扫是堆叠特有的问题，传统代码只提示“运动异常”，但我们需要快速映射到根因，建议建立“故障代码-物理层-工艺层”三级映射表，例如代码“E-1024”不仅代表“同步信号丢失”，还应自动关联到“第3层堆叠的X-Ray控制时序偏移”并提示“优先检查第3层成像模块的同步线缆”，这种语义化解读能大幅缩短调试复杂的排查时间，尤其适合产线新手。
运动卡顿问题
故障表现：图像模糊、扫描延迟，
可能原因：机械传动系统异常、伺服控制信号干扰。
小贴士：排查运动卡顿时，建议使用便携式振动分析仪采集电机与导轨的振动频谱，若频谱中出现50Hz峰值，可能为轴承磨损;若出现谐波分量，则可能为伺服控制参数失配，这种量化诊断可避免盲目更换备件，精准定位到电机驱动模块或导轨滑块。
分层重影问题
故障表现：图像出现多层重影或错位。
可能原因：X-Ray系统同步误差、成像平面偏移。
分层重影的根源往往是同步信号的“时序抖动”超出容忍范围，建议在设备中植入实时时序监测模块，记录每次扫描的同步信号抖动值，当抖动超过±5ns时，自动触发报警，工程师可通过分析抖动趋势，判断是线缆老化、接口松动还是控制卡故障，从而精准更换备件。
微凸点漏扫问题
故障表现：关键连接点未被识别，
可能原因：扫描角度偏差、探测器灵敏度不足，
建议基于历史数据建立“漏扫概率模型”，模型输入包括：堆叠层数、扫描角度、探测器温度、X-Ray管电流等参数，输出每个微凸点的漏扫概率，当概率超过5%时系统自动提示调整扫描参数或更换探测器，这种数据驱动的方法，能将故障排查慢转化为故障预防快。
普通封装设备的故障多集中在单一模块，而HBM堆叠设备的故障常涉及多模块协同，因此，排查流程应从“逐模块检查”升级为“系统级协同诊断”，例如，当出现分层重影时，不应只检查成像模块，而应同步分析运动轨迹、控制时序和X-Ray同步信号，通过多维度数据关联快速定位根因。
去年我们封测厂一台HBM3e 3D CT设备出现周期性分层重影，导致良率下降，通过HBM3e专属故障代码定位为同步信号异常，工程师通过植入的时序监测模块发现，同步信号抖动值在每次扫描的第3层堆叠处异常升高至±8ns，进一步检查发现，第3层成像模块的同步线缆因长期弯折导致接触不良，通过更换线缆并重新校准，抖动值降至±2ns，分层重影彻底消失，从故障出现到恢复仅用4小时，远低于行业平均的12小时，故障排除后，检测效率提升25%，误判率下降18%，这验证了快速售后支持与备件供应的重要性。
针对备件交期长的痛点，建议采用“ABC-XYZ”分类法：
A类备件(如探测器)：价值高但需求稳定，采用“按需采购+供应商寄售”模式;
B类备件(如电机驱动模块)：价值中等但需求波动，采用“安全库存+快速补货”模式;
C类备件(如线缆)：价值低但易耗，采用“批量采购+现场储备”模式，
结合故障预测模型，动态调整备件库存，将备件交期从平均14天缩短至3天。
小贴士：建议建立HBM3e设备故障排查知识库，通过历史案例加速故障定位，每次故障排查后，记录故障代码、根因、解决措施和耗时，形成可复用的知识资产。
HBM3e 3D CT设备的故障排查，直接关系到良率提升和产线稳定性，通过标准化流程、故障预测性维护和快速响应机制，我们能将被动响应转为主动维护，际诺斯将持续在智能制造领域积累技术，为HBM4e等下一代技术做好准备。
