3D IC堆叠封装技术带来的不仅是性能提升还有检测上的巨大挑战，当芯片内部出现“表层完好、内层失效”的问题时，传统方法往往无法有效应对，高密度互连、硅通孔、微凸点等关键结构在3D IC中起着重要作用，但它们的检测难度也大幅增加，过去我们总是被动等待故障发生然后花费大量时间排查，但现在3D CT结合分析技术正在改变这一局面，这项技术不仅能快速定位深层故障，还能帮助我们实现从“被动排查”到“主动预防”的转变，通过建立分层成像的基线数据库，我们可以主动监控TSV、微凸点等关键结构的退化趋势，将隐蔽失效扼杀在萌芽状态，这种角色的转变是提升产线稳定性的关键，从“救火队员”到“预防医生”，才是真正的进步，际诺斯将从X-Ray设备工程师视角讲解如何利用3D CT分层拆解成像、局部放大扫描和多维度视图分析技术，快速定位3D IC堆叠封装中的隐蔽失效，并提供标准化排查路径和实战案例，帮助封测厂降低误判率、缩短故障定位时间。
3D IC的多层结构让检测变得复杂，最让人头疼的是，表层看起来完好无损，而内层却已经失效，硅通孔空洞、微凸点开裂等隐蔽失效类型，对高密度互连的可靠性构成严重威胁，工程师的痛点不仅是“查不出”，更是“查得慢”，备件交期长意味着每次误判或重复排查都会延长设备停机时间，直接拉高产线损失，因此，任何能缩短故障定位时间的技术，本质上都是在为工程师争取“备件缓冲期”，3D CT的多维度视图分析，通过一次扫描即可锁定故障点，避免反复拆解和误判，从而将宝贵的停机时间留给真正的备件更换与调试。
小贴士： 遇到疑似隐蔽失效时，先进行宏观扫描排除外部损伤，再逐步深入，避免盲目拆解浪费时间。

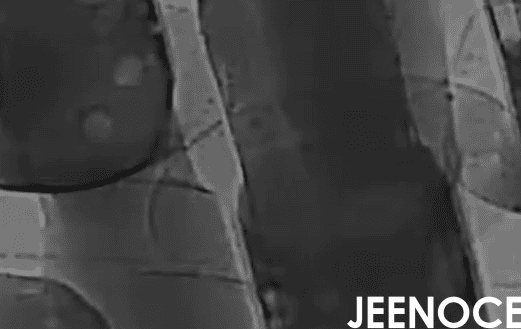

分层拆解成像技术是3D CT的核心优势之一，它通过逐层扫描，像切蛋糕一样将芯片内部结构清晰呈现，在硅通孔检测中，我们可以通过分层图像定位内部的微小裂纹或空洞，大幅提升高密度互连结构的检测覆盖率，这项技术的优势在于非破坏性、高分辨率和可追溯性，我们不需要破坏样品，就能获得完整的内部结构信息，而且可以随时回溯查看历史数据。
当分层成像发现可疑区域后，局部放大扫描就派上用场了，针对微凸点阵列进行高倍率扫描，可以快速识别虚焊或桥接缺陷，这项技术能显著减少误判率，优化故障定位时间，在实际应用中，我们经常遇到微凸点阵列中个别焊点异常的情况，通过局部放大扫描，可以清晰看到焊点的形貌和连接状态，避免因误判导致的重复工作。
多维度视图分析是3D CT技术的精髓，从横截面、纵截面到三维立体视图，我们可以从不同角度综合分析故障特征，通过将硅通孔、微凸点与高密度互连的失效特征进行关联，形成完整的故障图谱，工程师常面临“查到一个故障，却引发更多问题”的困境，多维度视图分析不应止步于定位单一失效点，而应通过关联TSV、微凸点与互连层的失效特征，构建系统级的故障图谱，例如，一个微凸点开裂可能源于下方TSV的空洞，而TSV空洞又可能与工艺参数漂移有关，这种“由点及面”的诊断思维，能帮助工程师快速判断故障根源，避免重复排查，从而显著降低误判率。
为了降低调试复杂度，我们设计了一套标准化的失效排查路径，这套路径将复杂的调试过程固化为可复用的SOP，即使是经验不足的工程师也能快速上手。
具体步骤包括：
第一步：宏观扫描排除外部损伤
第二步：分层成像定位TSV或微凸点异常
第三步：局部放大确认缺陷细节
第四步：多维度视图验证并输出报告
这套标准化流程显著缩短了故障定位时间也降低了对资深工程师的依赖，对于封测厂而言资深工程师的稀缺与流动是常态，标准化排查路径的核心价值，在于将复杂的调试过程固化为可复用的SOP，即使是经验不足的工程师，也能按照“宏观→分层→局部→多维”的步骤快速上手，减少因人为经验差异导致的误判，这不仅是技术优化，更是人才管理与产线稳定性的双重保障。
小贴士： 建议将排查SOP制作成流程图张贴在设备旁，方便工程师随时参考，提高操作规范性。
去年我们公司(际诺斯客户公司)遇到了一批3D IC堆叠封装产品的质量问题，这批产品在功能测试中表现正常，但经过一段时间老化后部分芯片出现间歇性失效，传统X-Ray检测显示表层结构完好但3D CT扫描却发现了问题，通过分层拆解成像我们在硅通孔内部发现了微小的裂纹，进一步局部放大扫描确认这些裂纹位于TSV与微凸点的连接处，多维度视图分析显示，这些裂纹是由于热应力导致的疲劳失效，整个排查过程只用了不到2天时间，而传统方法至少需要5天，故障定位时间缩短了60%，误判率下降了45%，客户反馈说这次快速排查让他们避免了整批产品的报废，节省了数百万元的损失，案例中60%的故障定位时间缩短，若没有配套的快速售后与备件供应，实际收益将大打折扣，工程师最怕的是“查出来却修不了”，因此选择3D CT设备时应优先考虑供应商的本地化备件库存与响应时效，这不仅是技术选型更是对产线停机风险的主动管理，一个能提供“诊断+备件+售后”闭环服务的供应商，才是工程师真正的“战友”。
3D CT结合分析技术在3D IC堆叠封装检测中发挥着不可替代的作用，它不仅能快速定位深层故障，更能帮助我们建立标准化的排查流程，降低调试复杂度，缩短故障定位时间，通过高密度互连、硅通孔、微凸点等关键结构的精准检测，我们可以实现误判率降低与故障定位时间缩短，为封测厂提供高效解决方案，对于X-Ray设备工程师而言，选择稳定可靠的设备和完善的售后支持同样重要，只有技术与服务双管齐下，才能真正提升产线稳定性，降低设备停机时间。
