3D IC 堆叠封装技术正在快速发展，它将多个芯片垂直堆叠在一起，实现更小体积和更高性能，这项技术的检测标准却还是一片空白，作为半导体封测厂的 X-Ray 设备工程师每天面对的是微凸点互连、硅通孔(TSV)和异构集成带来的检测挑战，没有统一标准只能靠自己摸索，企业迫切需要构建内部检测规范体系，从缺陷分类、检测流程、设备参数、人员操作四个方面建立标准化框架，这不仅能提升检测效率与可靠性，更能解决工程师最头疼的问题——设备突发故障后，备件交期长、调试复杂导致产线停摆，因此，规范编制应前置“设备健康度评估”与“备件应急响应机制”，将运维数据反哺至检测流程设计，实现“检测-运维”闭环，际诺斯将从缺陷分类、检测流程、xray设备参数、人员操作四大维度，结合设备运维与备件管理，提供实用指南。

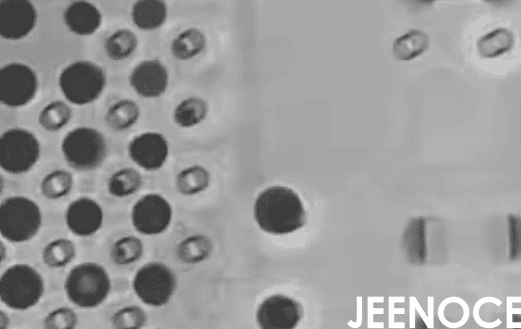

3D IC 堆叠架构分为 2 层堆叠、多层堆叠和异构集成，不同架构的缺陷类型差异很大，我们按照堆叠架构划分缺陷类型，主要包括：
层间对位偏差：上下层芯片没有对齐，影响电信号传输
焊点缺失或桥接：微凸点互连出现断路或短路
内部空洞与裂纹：在硅通孔(TSV)或焊点内部形成空洞
异构集成界面缺陷：不同材料(如硅与玻璃)结合处出现分层
小贴士： 缺陷分类时要结合设备能力边界，比如 X-Ray 对微小空洞的识别受限于焦点尺寸与探测器分辨率，建议建立“设备能力矩阵”，标注每种缺陷在当前设备参数下的可检测概率，避免盲目追求高精度而过度调试设备，以际诺斯客户某封测厂为例，他们在检测多层堆叠产品时发现 TSV 空洞缺陷的漏检率高达 12%，通过建立缺陷与封装工艺关联分析，他们发现空洞主要出现在 TSV 底部，与电镀工艺参数相关，优化检测参数后，漏检率降至 3% 以下。
检测流程分为预处理、图像采集、数据分析、结果判定四个阶段，针对不同堆叠结构，需要设计适配的流程：
2 层堆叠：采用快速检测流程，重点检查层间对位和焊点质量
多层堆叠：采用逐层扫描策略，每层独立分析后再进行整体判定
异构集成：采用多模态检测流程，结合 X-Ray、超声等多种检测手段
小贴士： 在每个流程节点前增加“设备状态自检”步骤，比如检查 X 射线管预热状态、探测器温度、运动轴回零精度，建立“故障预判代码库”，一旦参数异常，系统自动提示可能故障原因及备件需求，将被动维修转为主动预警，际诺斯客户某封测厂通过流程标准化，将检测周期从每片 15 分钟缩短至 8 分钟，同时故障响应时间缩短 30%，他们还在流程中嵌入了设备自检步骤，提前发现 X 射线管老化趋势，避免了产线停摆。
X-Ray 设备参数设定直接影响检测质量，关键参数包括能量范围、分辨率、扫描速度等，参数优化要结合封装材料特性：
硅基材料与金属互连的 X 射线吸收差异大，需要平衡穿透能力与成像对比度
微凸点与 TSV 的成像对比度优化，需要调整管电压和电流
小贴士： 建立“参数-备件寿命”关联模型，提升管电压或电流虽然能改善成像质量，但会加速 X 射线管老化，建议制定“性能-寿命”平衡建议，让工程师在检测质量与设备可靠性之间做出最优决策，际诺斯客户某封测厂在异构集成检测中，通过优化参数将识别准确率提升 15%，他们发现将管电压从 120kV 调整到 110kV，虽然成像对比度略有下降，但 X 射线管寿命延长了 40%，整体检测成本反而降低。
操作流程标准化是确保检测一致性的基础，我们将人员技能分为初级、中级、高级三个等级，明确各自职责：
初级操作员：负责日常检测操作和简单故障排查
中级操作员：负责参数调整和复杂故障处理
高级操作员：负责备件管理、设备维护和培训指导
小贴士： 将备件管理纳入人员考核，高级操作员应掌握备件库存预警、替代件兼容性评估、紧急采购流程等技能，定期开展“备件模拟应急演练”，考核工程师在备件短缺时能否快速调整参数或切换检测方案，际诺斯客户某封测厂通过规范化培训，使设备故障响应时间缩短 30%，他们建立了“备件-参数”联动数据库，当产线从 2 层堆叠切换到异构集成时，系统自动提示需要更换更高分辨率的探测器，并给出备件库存信息和替代方案。
不同产品线需要差异化检测方案，规范编制要支持模块化组合与快速迭代，同时与现有 MES 系统对接，实现检测结果与封装良率反馈闭环。
小贴士： 建立“规范-备件”联动数据库，当产线切换时，系统自动生成“产线切换备件清单”，明确每种产品线所需的备件型号、库存安全水位及替代方案，让工程师在切换前就能完成备件准备，际诺斯客户某封测厂通过分阶段推进标准落地，先针对 2 层堆叠产品建立基础规范，再逐步扩展到多层堆叠和异构集成，他们发现，规范落地后，产线切换时间从原来的 4 小时缩短至 1.5 小时，备件库存周转率提升 25%。
3D IC 堆叠检测规范建设是提升检测效率与产品质量的关键，通过系统化标准搭建我们可以有效应对行业标准空白带来的挑战，为后续自动化与智能化升级奠定基础，规范编制的终极目标是让工程师从救火队员变为预防专家，当规范真正落地我们将不再疲于应对突发故障，而是通过数据驱动提前预判设备状态、优化备件库存、调整检测策略，这不仅是检测效率的提升，更是封测厂从被动运维向主动智造转型的基石。
