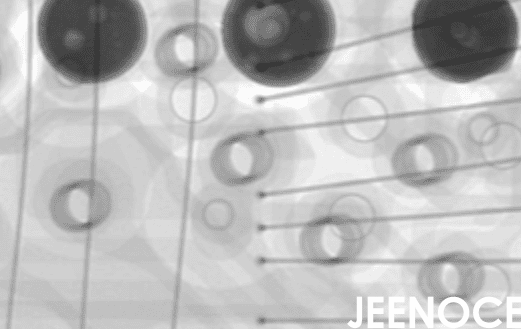

在汽车电子领域车规级 BGA 封装是汽车的“神经中枢”，它连接着发动机控制单元、自动驾驶系统等关键模块，每一个焊点的可靠性都直接关系到整车的安全性，AEC-Q100 标准对焊球空洞率有严格规定，要求实现“零拒收”标准，X-Ray 检测是核心手段，必须精准识别微小缺陷，确保焊点的可靠性，传统检测往往只关注空洞率是否达标，但真正的挑战在于一个空洞率“合格”的焊点可能因为空洞位置靠近边缘而提前失效，因此检测标准不应仅满足空洞率阈值，更应基于焊点寿命模型动态调整判定边界，避免“合格但早衰”的隐性风险，际诺斯详解车规级 BGA 封装如何通过 X-Ray 检测满足 AEC-Q100 零拒收标准。
AEC-Q100 标准将芯片分为 Grade 0 到 Grade 3 四个等级，不同等级对焊球空洞率的要求差异很大：
Grade 0(最高等级)：用于发动机舱等极端环境，空洞率要求最严格，通常不超过 5%，
Grade 1：用于车身控制模块，空洞率要求不超过 10%，
Grade 2：用于信息娱乐系统，空洞率要求不超过 15%，
Grade 3：用于非关键系统，空洞率要求不超过 25%，
不同等级对检测灵敏度也有不同的要求，常见的缺陷类型包括空洞、桥接、虚焊等，其中，微小空洞最难检测，需要关注的是空洞位置比空洞率更关键，我们引入“空洞危险指数”(Void Risk Index)，将空洞距焊点边缘的距离、空洞形状(尖锐 vs 圆形)纳入分级判定，提升零拒收标准的科学性。
小贴士： 圆形空洞比尖锐形状的空洞更安全，因为尖锐空洞容易产生应力集中，导致焊点开裂。
在实际检测中参数设置直接影响检测精度，2D X-Ray 需要优化电压、电流、曝光时间等参数，而 3D X-Ray 则需要关注层析成像分辨率、扫描角度和重建算法，我们采用“双闭环”策略将检测结果(如误检率、漏检率)实时反馈至参数调整模型，形成“检测-反馈-调参”的闭环，同时结合历史数据构建“参数-缺陷”映射库实现跨批次的自适应优化，通过参数自动化调优算法，工程师只需一键操作，系统就能自动找到最佳参数组合，大幅减少人工波动。
基于 AEC-Q100 标准我们设计了分级判定逻辑，但更重要的是引入“动态权重”机制，根据焊点在电路中的功能重要性(如电源焊点 vs 信号焊点)赋予不同空洞容忍权重，这可以避免“一刀切”导致的过度拒收或漏放，自动化判定与人工复核协同工作，判定规则与检测程序标准化对接，同时检测数据与 MES/ERP 系统无缝集成，解决数据孤立痛点，实现数据互联互通。
我是际诺斯检测技术公司的工艺工程师负责为一家国内领先的汽车电子制造商提供 X-Ray 检测优化方案，这家客户主要生产车规级 BGA 封装芯片用于新能源汽车的电池管理系统，传统 X-Ray 检测漏检率高微小空洞经常被忽略，数据无法统一管理，不同产线的检测标准不一致，导致误检率高达 15%，我们基于 AEC-Q100 标准，优化了 2D/3D X-Ray 检测流程，具体措施包括：建立参数自动化调优系统，实现一键优化，引入空洞危险指数和动态权重机制，制定分级判定规则，将检测数据与客户 MES 系统对接，实现数据互联互通，经过三个月的实施空洞识别准确率提升至 99.7%，误检率下降 62%，焊点可靠性验证显示，优化后焊点寿命测试通过率提升 28%，
客户工艺主管表示：“检测效率提升明显，以前需要人工反复调整参数，现在一键搞定，数据互联互通后，我们能够实时监控产线质量，及时调整工艺。”更重要的是，我们将案例中积累的缺陷模式、参数组合与判定规则沉淀为可复用的工艺知识库，赋能新产线快速部署。
未来高精度 X-Ray 检测系统将与 AI 算法深度融合，实现零缺陷检测，数据互通平台将在智能制造中发挥更大价值，推动焊点完整性管理，最前沿的方向是数字孪生驱动的虚拟检测，通过构建焊点热-力耦合数字孪生模型，在物理检测前预测空洞风险区域，实现“先预测、后检测”的主动质检模式，这将大幅提升检测效率，降低生产成本，X-Ray 技术在车规级 BGA 封装中具有不可替代性，通过参数优化与标准落地我们能够实现高质量生产，持续推动检测工艺与设备的智能化升级，才能满足汽车电子行业日益严苛的质量要求。
