汽车越来越智能芯片就像汽车的“大脑”它的质量直接关系到行车安全，车规级芯片必须通过严格的认证，比如AEC-Q100和ISO 26262.才能装到汽车上，一颗芯片从晶圆制造、封装测试，到装进整车，中间要经过几十道工序，如何保证每一颗芯片都能被“盯住”，出了问题能立刻找到原因?答案就藏在X-Ray检测数据的全链路追溯中，过去很多工厂的检测数据是“孤岛”——X-Ray机器只管拍片子，MES系统只管生产计划，ERP系统只管物料，数据互不相通，一旦芯片出问题工程师要翻遍纸质记录，效率低还容易出错，现在，通过打通X-Ray与MES、ERP系统，把单颗芯片的检测数据与晶圆批次、封装批次、整车VIN码绑定，就能实现从“出生”到“上车”的全程追踪，际诺斯详解车规芯片如何通过X-Ray数据与MES、ERP系统打通，实现单颗芯片从晶圆到整车的全链路追溯。

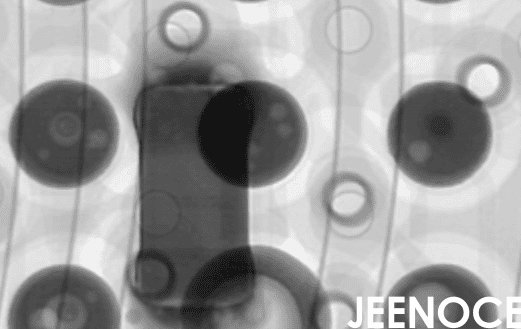

车规芯片封装中焊料空洞、裂纹、焊料桥接这些微小缺陷肉眼根本看不见，但这些缺陷会导致芯片在高温、振动下失效，X-Ray检测能像“透视眼”一样，把芯片内部结构看得清清楚楚，例如，焊料空洞率超过5%，就可能影响散热，导致芯片过热死机。
车规认证对芯片的可靠性要求极高，一颗芯片要在-40℃到150℃的温度下工作10年以上，不能出任何问题，因此，X-Ray检测的精度必须达到微米级，而且每次检测的参数，如电压、电流、曝光时间，都要保持稳定，不能今天测一个样，明天测另一个样。
很多工厂的X-Ray检测数据存在U盘里，或者打印成报告，和MES、ERP系统完全脱节，这就导致：
参数波动大：不同操作员调的参数不一样
漏检误检率高：人工判断容易疲劳
出了问题要翻半天记录才能找到原因
这就是典型的“数据孤岛”问题。
小贴士： 如果你的工厂还在用U盘拷贝X-Ray数据，建议尽快升级，数据孤岛不仅影响效率还会在车规认证审核时被扣分，把数据自动上传到系统是第一步。
数据绑定：从晶圆到芯片，一个都不能少，每一颗芯片在晶圆上都有唯一的坐标位置，X-Ray检测时系统会自动记录这个坐标并和晶圆批次、封装批次绑定，哪怕芯片已经封装好，也能追溯到它来自哪一片晶圆、哪一个位置。
唯一标识符：给每颗芯片一个“身份证”，在封装过程中每颗芯片会被打上唯一的标识符，比如激光刻码或二维码，这个标识符就像芯片的“身份证号”，从X-Ray检测到MES生产再到ERP物料管理，所有系统都认这个号，这个标识符还会和整车的VIN码绑定，实现“芯片-整车”的全程追溯。
全链路追溯：从原材料到整车，数据串成一条线，通过唯一标识符X-Ray检测数据、封装工艺参数(比如回流焊温度、压力)、可靠性测试结果(比如高温老化、振动测试)全部串联起来，一旦整车出现故障工程师可以快速定位到是哪一颗芯片、哪一道工序出了问题。
数据标准化：让不同系统“说同一种语言”，MES、ERP、X-Ray系统来自不同厂家数据格式五花八门，要实现互联互通必须统一数据接口和协议，比如定义好“芯片ID”的字段长度、数据类型，确保所有系统都能正确识别。
过去X-Ray检测参数要靠工程师经验手动调整，不同人调出来的结果不一样，现在系统会根据历史数据自动推荐最优参数工程师一键确认即可，例如针对某批次芯片，系统发现焊料空洞率偏高，会自动建议提高X-Ray电压，减少误判。
检测数据实时上传到MES系统，一旦发现异常系统立刻报警并自动锁定问题批次，例如某颗芯片的焊料裂纹超过阈值，系统会通知产线暂停避免更多不良品流出，通过数据完整性校验(比如检查数据是否完整、有没有缺失)，漏检误检率能降低20%以上。
车规认证需要提交大量检测报告，过去工程师要手动整理数据，耗时费力，现在，系统能自动生成符合AEC-Q100格式的检测报告，认证周期缩短15%以上。
小贴士： 在系统集成初期，建议先做一个小范围的试点，比如只打通一条产线，等验证稳定后，再推广到全厂，能降低风险，也方便调整接口协议。
我们公司原本依赖人工记录和分散存储检测数据，导致追溯困难，影响了产品质量管理，通过际诺斯提供的解决方案我们将X-Ray检测数据与MES、ERP系统打通，实现了每颗芯片从晶圆到整车的完整追溯，目前检测效率提升了30%，数据一致性提高了45%，同时漏检误检率降低了20%，车规认证周期缩短了15%，这个案例说明数据互联互通不是“锦上添花”而是“雪中送炭”，对于车规芯片这种高可靠性要求的产品全链路追溯是质量管控的基石。
要确定唯一标识符的生成规则，例如用晶圆批次+芯片坐标+封装批次组合成一个32位的ID，然后设计X-Ray检测数据与MES、ERP系统的接口，确保数据能实时同步。
建议采用行业通用的数据格式，比如XML或JSON并定义好字段映射关系，例如X-Ray检测的“空洞率”字段，在MES系统中叫“void_rate”，在ERP系统中叫“solder_void”，需要统一命名。
把所有数据(封装工艺参数、可靠性测试结果、X-Ray检测数据)集中到一个平台方便查询和分析，平台要支持数据完整性校验，比如自动检查数据有没有缺失、有没有重复。
系统上线后要定期分析历史数据找出参数波动的原因，例如发现某台X-Ray机器的电压经常漂移就要及时校准，通过工艺参数关联分析还能发现哪些参数对缺陷影响最大，从而优化检测程序。
小贴士： 数据完整性是追溯的命根子，建议在系统中加入“数据完整性校验”功能，比如每10分钟检查一次数据有没有漏传，一旦发现异常立刻通知工程师处理。
传统X-Ray只是用来“抓坏蛋”——检出缺陷就报废，但通过历史数据与MES中工艺参数的关联分析可以建立缺陷预测模型，例如，当焊料空洞率超过阈值时，系统自动回溯至回流焊温度曲线，发现是温度偏低导致，于是建议调整参数，X-Ray就从“发现缺陷”变成了“预防缺陷”。
把每颗芯片的X-Ray检测数据、封装工艺参数、可靠性测试结果整合成一个数字孪生体，和整车VIN码绑定，在整车装配前可以通过数字孪生模拟芯片在极端工况下的表现(比如热循环、振动)，提前预警潜在失效风险，这就像给芯片做了一次“虚拟路试”，把问题消灭在萌芽状态。
针对工程师“数据孤立”的痛点可以引入基于区块链或哈希链的X-Ray数据存证机制，每颗芯片的检测数据在生成时就被加密签名，并与MES/ERP中的批次信息绑定，确保数据不可篡改且可审计，这不仅能满足车规认证对数据完整性的严苛要求，还能在供应链纠纷中提供法律级证据。
在车规级芯片封装日益严格的背景下，X-Ray检测数据的全链路可追溯不仅是质量保障的需要，更是智能制造发展的必然趋势，通过与MES、ERP系统的深度集成，企业能够实现更高效、更精准的检测与追溯管理，同时满足车规认证与可靠性测试的严苛要求，推动芯片封装工艺的持续优化，未来随着缺陷预测、数字孪生与数据存证等技术的融入，X-Ray将不再仅是“检测工具”，而是车规芯片全生命周期质量管控的“智慧大脑”。
