汽车电子系统对芯片封装的要求非常严格，车规级芯片需要在极端温度下工作温度范围通常为-40到150摄氏度，这种反复的高温和低温变化会导致焊点内部产生微小的疲劳裂纹，这些裂纹肉眼难以察觉但可能引发整车故障，X-Ray检测技术具有高分辨率成像能力能够识别这些隐藏的缺陷，际诺斯将探讨如何利用X-Ray技术在高温循环后准确识别焊球疲劳微裂纹，帮助工艺工程师提升检测一致性。
热循环测试是验证车规芯片可靠性的关键步骤，根据AEC-Q100和JEDEC标准，芯片需经历数百次甚至上千次的温度变化，每次温度变化都会导致材料膨胀和收缩不一致，这种差异会在焊球与基板之间产生应力集中，反复的应力作用会使焊球内部出现微裂纹，并逐渐扩展，最终导致焊点失效。
小贴士： 热循环测试中裂纹通常从焊球边缘开始向中心扩展，检测时应特别关注焊球与基板交界处的灰度变化，焊球疲劳微裂纹的危害不容忽视，初期裂纹可能影响信号传输但随着扩展可能导致断路或短路，从而引发整车电子系统故障，因此必须能够识别这些微米级的早期裂纹。

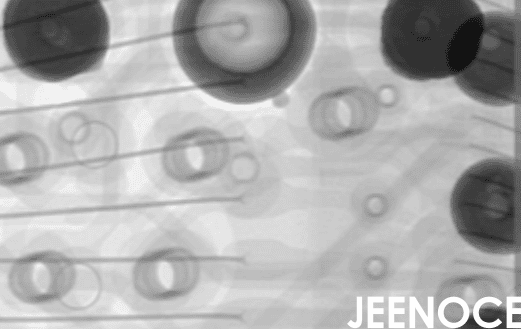

X-Ray检测利用透射成像原理，不同材料对X射线的吸收程度不同，因此可以形成清晰的图像，焊球中的裂纹区域密度较低，会在图像上表现为灰度异常，高分辨率成像技术可以捕捉到微米级的裂纹细节，这是传统光学检测无法做到的，，X-Ray检测是非破坏性的，不会对芯片造成损伤。
小贴士： 非破坏性检测允许多次检测和失效分析，尤其适用于车规级芯片封装。
要准确识别微裂纹检测参数的设置非常重要，不同的封装类型如BGA、QFN等，需要调整电压、电流和曝光时间，例如，BGA封装的焊球密集，需要更高的电压来穿透多层结构;而QFN封装的焊球较薄，低电压即可获得清晰图像，图像处理算法能显著提升裂纹的可见性，通过对比度调整、边缘检测和图像锐化，可以更清晰地显示裂纹轮廓。
小贴士： 使用灰度梯度分析功能，可以自动识别裂纹边缘的灰度变化，有助于判断裂纹的起始点和扩展方向。
检测数据的标准化和系统集成是提升效率的关键，X-Ray检测系统应支持与MES、SPC等系统的对接实现数据自动上传和分析，构建数据共享平台可以让工程师实时监控检测结果，及时发现异常数据驱动优化是解决参数波动大的有效方法，系统可以记录每次检测的参数和结果，通过分析历史数据，自动推荐最优参数组合，不仅能提高检测一致性，还能减少人为误差。
我是一名汽车电子芯片制造企业的工艺工程师，我们公司主要生产车规级微控制器芯片，需要在高低温循环后检测焊球微裂纹，过去，我们使用传统X-Ray设备，漏检率高达15%，参数波动导致检测一致性差，每次调试需要花费2小时，后来，我们引入了际诺斯提供的X-Ray检测系统，该系统集成了自动化光学检测和图像处理算法，能够自动识别微裂纹，通过参数一键优化功能，我们只需选择封装类型，系统就会自动推荐最佳参数组合，调试时间缩短到20分钟。
实施效果非常显著：识别准确率提升35%，检测效率提高20%，更重要的是系统支持数据互联互通，检测结果可以直接上传到MES系统，实现焊点可靠性测试数据的全程追溯，现在我们能够快速定位问题焊点分析失效原因，大大减少了产品返修率。
小贴士： 在设置检测程序时，建议先对标准样品进行校准，确保系统参数稳定后再进行批量检测。
X-Ray技术在车规级芯片封装检测中发挥着不可替代的作用，通过高分辨率成像和图像处理算法，工程师能够准确识别焊疲劳微裂纹，数据驱动优化和系统集成进一步提升了检测一致性和效率，未来，随着AI辅助识别和实时监控技术的发展，封装失效分析将更加精准，焊点可靠性测试也将更加高效。
