随着汽车电子对芯片可靠性的要求不断提高，车规级芯片封装在X-Ray检测中面临更高的精度和更复杂的缺陷识别需求，QFN封装因其紧凑结构被广泛应用，但其底部焊层的虚焊与分层缺陷容易被误判或漏检，际诺斯重点介绍如何通过优化斜角扫描角度与射线能量，并结合自动化光学检测(AOI)与深度学习算法提升X-Ray成像质量，目标是实现对焊盘虚焊、分层与正常焊层的精准区分，并探讨如何通过数据接口实现检测参数的智能调优与互联互通。
QFN封装的底部焊层具有隐蔽性，常规直射成像难以清晰呈现，虚焊与分层缺陷在图像中表现相似容易造成误判，焊层厚度与材料差异影响成像对比度需要结合焊点空洞率进行分析。
小贴士： 在检测QFN封装时，建议先了解焊层厚度范围，一般来说，焊层厚度在20-50微米之间时，常规X-Ray成像效果最佳，如果焊层过薄，需要适当提高射线能量。
固定扫描角度与能量参数导致成像质量不稳定，缺乏对微小缺陷的灵敏识别能力，尤其在焊点空洞检测中表现不足，数据无法有效共享与联动分析，阻碍检测参数的一键优化。
通过调整扫描角度，增强焊层界面的对比度，提升焊点空洞检测精度，针对不同封装尺寸与焊点分布，设定最佳扫描角度范围，结合自动化光学检测(AOI)进行校准，提高对虚焊与分层缺陷的识别率，减少误判。
小贴士： 对于常见的QFN封装(如5x5mm)，建议从15度到45度之间逐步调整扫描角度，通常30度左右的斜角能获得最佳的焊层界面成像效果。
根据焊层厚度与材料特性智能调节射线能量，降低焊点空洞率误报减少图像噪声提升细节分辨率，支持深度学习算法训练实现多层级结构的清晰成像，优化检测参数的一键调优流程。

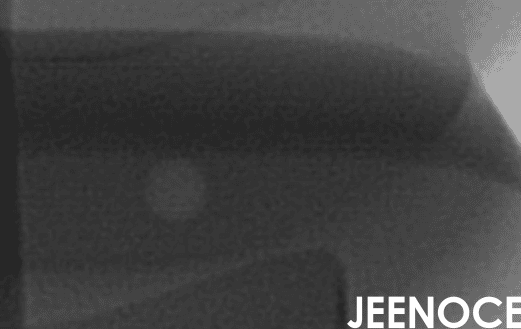

正常焊层表现为连续、均匀的金属反射，焊点空洞率低，虚焊表现为局部缺失或断续的反射区域，需要结合自动化光学检测(AOI)验证，分层表现为界面处出现不规则的暗区或亮区，可通过深度学习算法自动识别。
对于工艺工程师而言，参数波动是漏检与误检的直接诱因，传统做法是手动调整参数，但受限于操作经验与设备老化，波动难以根除，建议引入“工艺基线”概念：通过历史数据与实时反馈，建立每个封装型号的“理想成像参数曲线”，并设定允许的波动阈值，当检测参数偏离基线时，系统自动触发校准流程，而非依赖人工干预，这不仅能稳定成像质量，还能将工程师从重复调参中解放，专注于缺陷模式分析。
虚焊与分层在图像上常表现为灰度或纹理的细微差异，单一阈值难以区分建议构建“缺陷特征指纹库”：通过深度学习算法提取不同缺陷的独特成像特征(如边缘梯度、灰度分布、纹理周期)形成可量化的“指纹”，检测时系统将实时图像与指纹库进行匹配而非简单对比亮度或面积，这能显著降低微小缺陷的漏检率，尤其适用于焊点空洞率极低但风险极高的车规级场景。
数据孤立是工程师的核心痛点之一，建议建立跨系统的数据接口，将X-Ray检测结果与上游的焊接工艺参数(如温度曲线、助焊剂用量)及下游的可靠性测试数据(如热循环失效)关联，当检测到虚焊或分层时系统自动回溯工艺参数，定位根因(如回流焊温度不足或封装应力集中)，这不仅实现参数一键优化还能反向指导封装设计与工艺改进，形成“检测驱动设计”的闭环。
小贴士： 在实施工艺基线自校准时，建议先收集至少1000个正常样品的检测数据作为基线参考，能确保基线的准确性和稳定性。
我是际诺斯公司的X-Ray检测工艺工程师李明，去年我们帮助一家汽车电子制造企业解决了QFN封装检测难题，这家企业生产车规级QFN封装芯片，但检测过程中频繁出现漏检与误检，严重影响产品良率。
采用动态斜角扫描技术，根据封装结构自动调整扫描角度，降低焊点空洞率，引入智能射线能量调节算法提升图像对比度与清晰度，支持深度学习算法模型，建立统一的数据接口实现检测数据与生产系统的互联互通，推动检测参数一键优化，集成自动化光学检测(AOI)系统实现多模态缺陷验证，实施工艺基线自校准机制将参数波动控制在正负2%以内，构建缺陷特征指纹库，将微小虚焊识别率提升至99.2%。
虚焊识别准确率提升至98.7%
分层缺陷漏检率下降至0.5%以下
焊点空洞率检测精度提高30%
检测流程时间缩短25%，检测标准一致性显著提高
缺陷根因追溯效率提升40%，工艺调整周期缩短50%
针对车规级QFN封装的X-Ray检测需求，通过优化斜角扫描角度与射线能量，结合自动化光学检测(AOI)、深度学习算法与数据接口技术，可有效提升对底部焊层虚焊与分层缺陷的识别能力，并降低焊点空洞率，进一步引入工艺基线自校准、缺陷特征指纹库与检测-工艺-设计数据闭环，能够从根本上解决参数波动、漏检误检与数据孤立的痛点，实现检测参数的一键优化与缺陷根因的逆向追溯，为车规级芯片封装提供可靠保障。
