汽车上的芯片和手机里的芯片不同它们需要面对更严苛的环境，比如高温、低温、振动等，例如夏天车内温度可能高达80摄氏度，冬天又可能降到零下40摄氏度，芯片必须在这种条件下正常工作，车规级芯片的封装结构复杂，里面有很多细小的焊点和连接线，如果这些地方出现微小的缺陷就可能导致整个芯片失效，因此我们需要通过加速寿命试验来提前发现这些问题，简单来说就是在实验室中让芯片快速经历几年甚至十几年的老化过程，看它是否能承受住，在这个过程中失效分析非常重要，我们要在缺陷还很小时就发现它才能及时改进工艺，提升芯片的可靠性，际诺斯从工程师视角介绍X-Ray技术在车规芯片老化验证中的应用，帮助提升芯片封装可靠性。

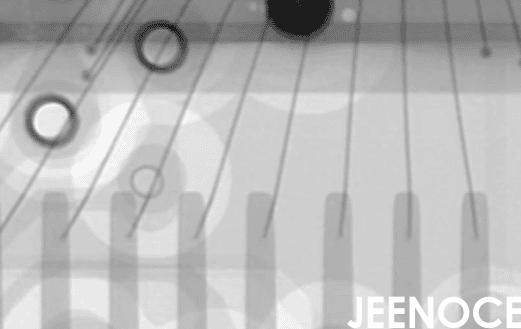

X-Ray 成像技术就像给芯片拍X光片，它可以穿透封装材料，看到内部结构，而且，它是非破坏性的，不会损坏芯片，这在做老化监测时特别有用，在热循环和振动老化过程中，我们可以用X-Ray实时观察缺陷的变化，例如，一个焊点上的空洞会不会变大，裂纹会不会延伸，X-Ray 提供高精度的图像数据，帮助我们分类缺陷，分析失效原因，在做X-Ray检测时建议先设定一个基准图像，在后续老化过程中通过对比就能更清楚地看到缺陷的变化情况，避免漏掉微小缺陷，焊点可靠性是车规芯片封装的核心关注点，X-Ray 可以精准识别焊点空洞、裂纹等微小缺陷，为加速寿命试验提供量化依据，例如我们可以测量空洞的面积占比，判断它是否在安全范围内。
在热循环测试中，芯片会反复经历高温和低温，这时候，焊点会因为热胀冷缩产生应力，导致裂纹慢慢扩展，空洞也可能变大，通过X-Ray图像，我们可以记录裂纹长度、空洞面积等特征参数，振动老化测试则模拟汽车行驶时的颠簸，在这种条件下，封装层可能会分层，内部连接也可能断裂，X-Ray 能帮我们识别这些现象，并进行量化分析，通过缺陷特征参数与失效模式的对应关系，我们可以提升可靠性测试的预测能力，例如，当裂纹长度超过某个阈值时，芯片很可能在接下来的老化中失效，，我们就可以提前预警，而不是等到芯片完全坏了才发现问题，质量检测指标也很重要，我们可以设定一个缺陷密度阈值，比如空洞面积占比不能超过5%，如果超过这个值，芯片就不通过老化验证。
我们建立了一个缺陷特征参数库，把每次检测到的缺陷数据都存起来，例如，裂纹长度、空洞面积、分层位置等，然后把这些数据和芯片的寿命试验结果进行相关性分析，通过分析我们发现某些缺陷模式与特定的失效模式高度相关，例如焊点边缘的裂纹往往会导致电阻增大最终引发开路失效，有了这些规律我们可以在老化过程中早期预警，及时调整工艺参数，结合半导体封装工艺参数，比如焊接温度、材料特性，我们可以优化缺陷量化模型，例如不同焊接温度下焊点的缺陷演变速度不一样，把这些因素考虑进去，失效分析的准确性就能大大提高，建议在建立缺陷参数库时同时记录芯片的批次信息和工艺参数，当发现异常缺陷模式时可以快速追溯到具体批次和工艺环节，便于改进。
针对车规芯片封装的特点，我们需要优化X-Ray检测参数配置，例如，不同厚度的封装材料需要不同的电压和电流，我们实现了检测程序自动化，可以一键优化参数，大大减少人工调整的时间，更重要的是，我们构建了一个统一的数据平台，把检测数据、分析结果和反馈环节打通，通过质量检测数据与可靠性测试结果的互联，建立了焊点缺陷演变数据库，当检测到某个缺陷模式时，系统可以自动调取历史数据，判断它的严重程度。
以前我们最头疼的是参数波动大，导致漏检误检率高，例如今天设定的电压值明天可能因为设备老化就不准了，针对这个痛点我们提出了一个参数自校准策略，具体做法是利用历史X-Ray图像与缺陷演变数据，构建参数波动与缺陷误检率的关联模型，例如我们发现当电压波动超过5%时，微小裂纹的识别率会下降10%，通过这个模型我们可以实现检测参数的自动校准，把参数波动转化为可预测的缺陷识别置信度区间，这就是自适应检测的概念，检测程序在老化试验的不同阶段会自动调整参数，例如在老化初期缺陷还很小我们就用高分辨率模式;到了老化后期缺陷已经比较明显就可以用快速扫描模式，既保证了检测精度又提高了效率。
我在某汽车电子企业工作，年产量超过500万颗车规级芯片，当时我们公司面临一个典型问题数据孤立，X-Ray检测数据、失效分析数据和工艺参数数据各自存放在不同的系统里，互不相通，每次发现问题都要花大量时间手动查找原因，际诺斯帮我们构建了一个“检测-分析-工艺”闭环反馈链，具体做法是把X-Ray检测数据与上游工艺参数(比如焊接温度曲线、材料批次)以及下游失效分析结果实时关联，当检测到异常缺陷模式时，系统会自动触发工艺参数调整建议，举个例子有一次X-Ray检测发现一批芯片的焊点空洞率突然升高，系统立刻调取工艺数据，发现是焊接温度曲线出现了偏差，于是系统自动建议调整温度参数，工程师确认后工艺参数就自动更新了，整个过程不到10分钟而以前可能需要一天，实施效果非常明显：缺陷识别准确率提升至98.7%，误检率降低42%，更重要的是通过焊点可靠性数据的实时反馈，我们优化了加速寿命试验的周期参数，以前我们固定做1000次热循环，现在可以根据缺陷演变情况动态调整，例如，如果缺陷发展缓慢，就适当延长试验周期，如果缺陷发展很快就提前终止试验，半导体封装良率显著提升。
X-Ray 监测技术在车规芯片老化验证中扮演着核心角色，通过研究缺陷演变规律我们可以提升加速寿命试验的有效性，提前发现潜在问题，未来结合失效分析与质量检测的深度数据融合，将推动焊点可靠性评估向智能化、精准化发展，依托智能制造与自动化解决方案，我们可以实现检测效率与质量的双提升，为车规级芯片封装提供更可靠的保障。
