在半导体制造领域晶圆级封装(WLP)技术正变得越来越重要，这种技术是在整片晶圆上直接完成封装工艺，而不是将芯片切割后单独封装，它能够大幅降低生产成本，同时缩小芯片体积，WLP 技术特别适合智能手机、可穿戴设备等对空间要求高的产品，在这一过程中，微凸点就像是芯片与外部电路连接的“桥梁”，这些凸点的直径可能只有几十微米，比头发丝还要细，如果凸点出现空洞、偏移或桥连等缺陷整个芯片就可能失效，因此如何快速、准确地检测整片晶圆上的所有凸点成为工程师们面临的核心挑战，际诺斯深入解析 X-Ray 技术如何实现 WLP 微凸点 100% 全检。
在实际生产中，WLP 微凸点检测面临三大难题：
铜柱凸点和焊料凸点都可能出现空洞、偏移、桥连、裂纹等缺陷，有些缺陷藏在凸点内部，肉眼无法看到。
人工抽检只能覆盖不到5%的凸点，漏检率高，普通光学显微镜只能看表面，无法发现内部空洞，即使使用 X-Ray，参数设置不当也可能导致误判。
很多工厂的检测设备各自为政，数据无法与生产工艺关联，工程师发现问题后，往往需要花大量时间查找原因。
小贴士： 如果你发现检测参数经常需要手动调整，很可能是因为工艺窗口发生了变化，建议建立参数与缺陷类型的对应关系，实现自动匹配。

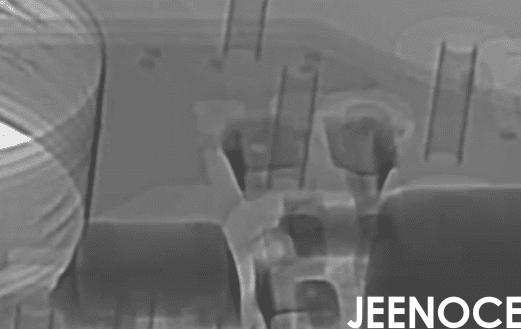

X-Ray 检测的核心原理是利用 X 射线穿透物体时的衰减差异来成像，对于微凸点检测我们需要高分辨率的微焦点 X 射线源，配合平板探测器才能看清几十微米的细节，目前先进的 X-Ray 系统支持多角度扫描和三维重建，通过从不同角度拍摄图像，再通过算法合成，可以准确定位缺陷在凸点内的具体位置，例如一个空洞是在凸点顶部还是底部，这对分析工艺问题至关重要，但仅仅拍出清晰图像还不够，对于整片晶圆，我们需要覆盖所有凸点，这就涉及全域扫描和图像拼接技术。
要实现整片晶圆 100% 全检，算法设计是关键，我们的目标是：扫描无死角，每个凸点都能被识别、测量和分类，图像拼接算法包含三个核心步骤：特征匹配、坐标校正和图像融合，简单来说，就是先找到相邻图像中的相同特征点，比如凸点的边缘，然后根据这些点把图像对齐，融合成一张完整的大图，为了提高拼接精度，我们采用亚像素级配准技术，这意味着对齐精度能达到像素的十分之一，确保每个凸点的位置数据准确无误。
小贴士： 图像拼接时，如果发现拼接处出现重影或错位，可以检查扫描路径是否重叠不足，建议重叠区域保持在 15%-20% 之间。
对于工程师来说，最头疼的问题之一就是参数波动大，不同批次的晶圆，甚至同一批次的不同位置，最佳检测参数都可能不同，我们开发了一键优化机制：系统会根据历史数据和当前工艺窗口，自动调整曝光时间、增益和扫描路径，例如，检测空洞时需要高对比度，可以适当延长曝光时间;检测桥连时需要高分辨率，可以缩小扫描步长，更重要的是检测数据不再孤立，系统与生产管理系统(MES)对接，实现数据共享和追溯，通过统计过程控制(SPC)，我们可以实时监控缺陷率变化，一旦发现异常立即预警。
传统上X-Ray 检测只是用来判断产品“合格”或“不合格”，但我认为检测数据还有更大的价值——它可以成为工艺诊断的“眼睛”。
当我们在批量统计中发现，晶圆边缘的空洞率明显高于中心区域时，这往往暗示着电镀电流密度不均匀，如果偏移缺陷集中在某个方向，可能是光刻对准偏差，通过分析缺陷的空间分布，我们可以反向推断出工艺问题。
不同缺陷类型对检测参数的要求不同，我们通过机器学习训练分类模型，让系统自动识别当前晶圆的主要缺陷类型，并匹配最优参数组合，例如，当系统检测到大量桥连缺陷时，会自动提高分辨率;当发现空洞为主时，则优先保证对比度。
当工艺从铜柱凸点切换到焊料凸点时，系统会自动调取历史相似工艺的检测参数和缺陷模式，大大减少试错成本，这种知识复用能力，让新工艺验证周期缩短了 30% 以上。
去年我参与了一个国内领先先进封装企业的项目，这家公司专注于扇出型晶圆级封装(FOWLP)和 3D 封装，对微凸点检测要求极高，他们的痛点很典型凸点间距已经缩小到 40 微米，传统检测方法漏检率高达 15%，而且数据无法追溯，每次出现质量问题，工程师都要花好几天排查原因，我们为他们部署了际诺斯 X-Ray 检测系统，集成了自动缺陷分类(ADC)和 SPC 模块，实施效果非常显著：
检测覆盖率从原来的不到 10% 提升到 100%
缺陷识别准确率从 85% 提升到 99.2%
检测效率提高 40%，原来需要 8 小时完成的检测，现在不到 5 小时
工艺良率提升 5%，每年减少返工成本超过 200 万元
最让工程师们兴奋的是系统能自动生成缺陷空间分布图，他们发现，晶圆边缘的偏移缺陷明显多于中心，这帮助他们定位到光刻对准问题，最终优化了工艺参数。
小贴士： 如果你也想实现类似效果，建议先从建立缺陷模式库开始，收集至少 1000 个典型缺陷样本，训练分类模型，准确率会显著提升。
X-Ray 技术结合先进的图像处理算法，正在改变 WLP 微凸点检测的方式，从单点抽检到整片全检，从人工判读到自动分类，从数据孤岛到互联互通，检测正在从“成本中心”转变为“价值中心”，未来，随着人工智能和深度学习技术的融入，我们有望实现实时缺陷预测和自适应参数优化，检测系统将不再是简单的“检查工具”，而是真正的“工艺诊断引擎”，对于工程师来说掌握这些技术不仅能提升工作效率，更能帮助我们从被动应对问题，转变为主动预防问题，这才是检测技术的终极价值。
