这几年芯片性能不断提升封装技术也在快速发展，特别是eSiFO扇出封装技术，让芯片更小、功能更强，但这也带来了新的检测难题，过去我们检测单层布线时，问题相对简单，但现在多层RDL(再分布层)堆叠在一起，层与层之间只有几微米的距离，一旦出现开路、短路或层间偏移就可能导致整批芯片报废，传统的X-Ray检测方法很难看清这些微小缺陷，就像用普通相机拍一堆叠在一起的透明纸，根本分不清哪一层出了问题，幸运的是分层扫描技术的出现改变了这一切，它能将多层RDL一层层分开来看，就像把叠在一起的纸一张张抽出来检查，这大大提升了缺陷识别的精度，今天际诺斯就结合我们公司的实际案例和大家聊聊这项技术如何解决eSiFO多层RDL检测中的痛点。
在eSiFO扇出封装中，RDL层通常有3层甚至更多，每层线宽可能只有几微米，我们需要检测的缺陷包括：
开路：线路断开
短路：线路搭在一起
线宽不均：某段线路变细或变粗
层间对位偏差：上下两层线路没对齐
这些缺陷如果漏掉，芯片装到手机或AI设备里，轻则性能下降，重则直接报废。
小贴士： 对于多层RDL检测，分辨率至少要达到亚微米级别，也就是0.5微米以下，如果检测设备分辨率不够微小缺陷很容易被忽略，导致漏检率飙升，但多层结构有个大麻烦X射线穿过不同层时信号会互相干扰图像重叠在一起，就像拍了一张模糊的合影分不清谁是谁，这就要求检测系统不仅能看清细节还能把各层信息分开，同时我们需要引入缺陷分类和统计过程控制(SPC)，把检测数据变成工艺改进的依据，而不是只看结果判好坏。

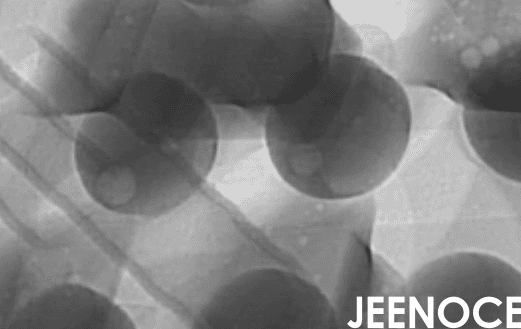

分层扫描技术的工作原理很简单：通过从多个角度对样品进行X-Ray投影，然后利用算法重建出每一层的清晰图像，这就像用CT扫描人体，能一层层看到骨骼和器官，而不是一张模糊的X光片，在实际应用中，分层扫描能有效分离多层RDL布线，消除层间伪影(比如上一层线路的影子跑到下一层图像里)，一来，图像清晰度大幅提升，误检率明显下降，我们还能结合深度学习算法，让系统自动识别开路、短路和线宽异常，例如，系统发现某条线路变细了，就会自动标记出来，并判断这是工艺漂移还是随机缺陷。
小贴士： 分层扫描时扫描角度和层数设置很关键，角度太少图像重建不完整，角度太多检测时间变长，一般建议根据RDL层数和线宽，选择8到12个扫描角度，平衡精度和效率。
很多工程师抱怨检测参数波动大，今天调好的参数明天又不行了，其实参数波动不是随机噪声，而是多层RDL结构差异和工艺漂移的“镜像”，每层RDL的线宽、间距、材料密度都不同，导致X-Ray衰减特性各异，传统固定参数无法适应层间差异，就像用同一把钥匙开不同的锁肯定打不开，分层扫描技术天然提供了层间独立参数空间，我们提出“层自适应参数匹配”概念，一键优化本质就是让系统自动识别每层的特点，匹配最佳参数，而不是简单调调亮度对比度，我们还引入了“参数波动图谱”，把参数波动转化为工艺健康度指标，例如，某层参数突然变化，可能意味着该层工艺出了问题，需要及时调整SOP，另一个常见问题是数据孤立，传统检测数据只用来判级，比如“合格”或“不合格”，却忽略了参数波动与缺陷类型的关联，例如，层间偏移常常伴随特定参数偏移，如果能建立“缺陷类型-最优参数组合-工艺参数修正”的反馈链路，就能实现检测即工艺优化，我们开发了“参数-缺陷相关性矩阵”，作为SOP编写和程序优化的核心工具，大大减少了工程师的经验依赖。
小贴士： 在使用分层扫描技术时，建议结合“参数波动图谱”和“参数-缺陷相关性矩阵”，有助于快速定位工艺问题并优化检测流程。
参数一键优化功能让检测效率大幅提升，以前调参数要花半天，现在几分钟就能搞定，数据互联互通支持检测流程标准化，检测结果能自动反馈到工艺参数调整中，例如系统发现某层RDL线宽偏细，就会自动调整曝光时间或电压，避免后续批次出现同样问题，检测系统还能与MES(制造执行系统)和SPC系统集成，实现缺陷追溯和良率分析，例如某批次芯片良率下降，系统能快速定位到是哪一层RDL出了问题，甚至追溯到具体工艺步骤，通过大数据分析我们还能优化RDL布线设计规则，比如调整线间距或增加冗余线路，预防层间偏移和短路风险。
去年我们为一家国内领先的封测企业提供了eSiFO扇出封装检测方案，这家公司主要生产5G和AI芯片，产品涉及3层以上RDL布线，线宽只有3微米，以前他们用传统X-Ray检测，漏检率高达15%，而且参数波动大，工程师每天要花大量时间调程序，我们引入分层扫描技术后效果非常明显，具体数据如下：
漏检率从15%下降到9.75%，降幅达35%
检测效率提升20%，每片芯片检测时间从30秒缩短到24秒
参数优化时间减少50%，从原来每天2小时减少到1小时
缺陷分类准确率提升至98%，基本杜绝了误判
客户工程师反馈说：“分层扫描技术让我们能看清每一层RDL的细节，再也不用担心层间偏移漏检了，而且一键优化功能太方便了，新员工也能快速上手，现在我们的良率提升了3个百分点，工艺迭代速度也加快了。”
eSiFO多层RDL缺陷检测是行业发展趋势，尤其在高性能计算和先进封装领域，对检测精度的要求只会越来越高，分层扫描技术为高精度检测提供了可靠解决方案，结合AI和大数据正在实现从“人工判图”到“智能检测”的转变，未来我们计划进一步开发自动化缺陷分类和实时反馈功能，让检测系统不仅能发现问题还能自动调整工艺参数，推动封装工艺向更小线宽和更高密度演进，对于工程师来说这意味着更少的时间花在调参数上，更多的时间用于工艺创新。
