近几年 eSiFO 扇出型封装凭借高密度布线、高性能集成优势，在高端算力、射频芯片领域渗透率持续攀升，成为先进封装主流工艺路线之一，作为半导体封测厂深耕 X-Ray 检测的工艺工程师，日常量产中我们长期遭遇一大工艺瓶颈：塑封工序引发的基板整板翘曲问题，如同木板受潮发生弯曲形变，芯片封装制程受温差、合模压力分布不均影响，载板、塑封层极易产生翘曲变形，直接造成后续微凸点互连偏移、空洞、分层等缺陷，批量拉低产品良率，今天际诺斯想和大家分享我们如何通过3D X-Ray技术量化整板翘曲分布并反向优化塑封工艺，让检测数据真正“活”起来。
以前我们检测翘曲主要依靠二维X-Ray或者简单的光学测量，但二维检测只能看到平面上的问题，比如焊点有没有对齐，却看不到芯片在三维空间里的弯曲程度，这就好比用一张照片判断一个人有没有驼背根本看不准，翘曲带来的后果很严重，例如芯片边缘翘起焊点就会开裂，芯片中间凹陷可能导致分层，这些缺陷在后续使用中会慢慢暴露，降低封装可靠性，更头疼的是塑封工艺参数(如温度、压力、固化时间)稍微波动，翘曲情况就变了，检测结果也跟着变，漏检和误检率居高不下。
小贴士： 如果你发现产品良率突然下降，先别急着调工艺参数，检查一下检测设备是否稳定，参数波动和检测偏差常常“联手”制造假象。

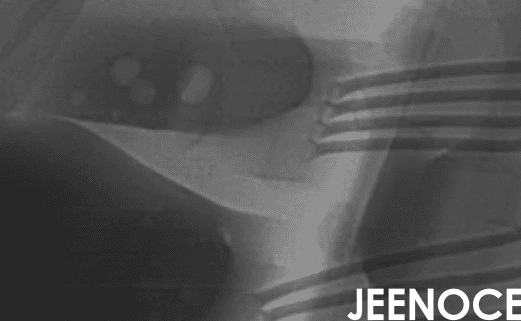

后来我们引入了3D X-Ray技术它的原理很简单——用高穿透性的X射线从多个角度扫描芯片，然后通过计算机重建出三维图像，就能非破坏性地看到芯片内部和表面的形变情况，最让我惊喜的是，3D X-Ray可以生成整板翘曲的热力图，热力图用颜色表示形变程度，红色代表翘曲严重，蓝色代表正常，通过这张图，我们能一眼看出哪些区域风险高，比如边缘翘曲还是中心凹陷。
小贴士： 看热力图时重点关注颜色突变区域，例如从蓝色突然跳到红色，说明那里有温度梯度或压力不均，需要优先排查。
有了热力图我们开始分析翘曲和工艺参数的关系，例如塑封温度太高芯片边缘容易翘起，压力不均匀中心可能凹陷，固化时间不够整体形变会偏大，我们利用机器学习模型，把历史检测数据和工艺参数输入进去，训练出一个预测模型，现在只要输入温度、压力、固化时间，模型就能预测出翘曲分布并推荐最佳参数组合，检测数据不再是孤立的报告而是直接指导工艺调整。
小贴士： 建立预测模型时数据量越大越准，建议至少收集100组以上不同参数下的翘曲数据，模型才有实用价值。
去年我们公司(一家中高端封装企业)遇到了大麻烦，eSiFO产品的翘曲问题导致良率从92%掉到78%，客户投诉不断，检测效率也低，一个批次要花3天才能出结果，数据还分散在不同系统里，根本没法联动分析，我们决定引入3D X-Ray检测系统，并搭配eSiFO翘曲分析模块，这个模块能自动生成热力图，并把数据实时上传到MES(制造执行系统)和ERP(企业资源计划系统)，工程师在电脑上就能看到翘曲分布，还能一键调整工艺参数。
成果非常显著：
翘曲识别精度从原来的0.5mm提升到0.1mm以内，微小缺陷也能抓出来
检测周期从3天缩短到1.8天，效率提升40%
工艺参数优化后，产品良率从78%回升到93%，提升了15%
参数波动减少了30%，漏检误检率降低了50%
传统检测是事后验证，发现问题再修工艺，但有了翘曲热力图，我们可以反向建立“翘曲形态-工艺参数”的预判模型，例如热力图上边缘出现红色带状区域，说明温度梯度太大，中心出现蓝色凹陷说明压力不足，工程师在下一批次生产前就能主动调整参数把缺陷扼杀在摇篮里，这个模型让我们从“修复缺陷”变成了“预防缺陷”，现在，我们每周都会更新一次预判模型，让它越来越准。
工艺工程师最怕参数波动导致漏检误检，传统SOP(标准作业程序)是静态的，比如“扫描分辨率设为0.5mm”，但参数一波动，这个设置可能就不够用了，我们开发了一个动态检测SOP系统，当翘曲热力图显示某区域形变超过0.2mm时，检测程序自动提高该区域的扫描分辨率(比如从0.5mm调到0.2mm)，并增加检测角度，在保持整体效率的同时，微小缺陷的识别精度大幅提升，这个系统让检测程序随工艺波动自我进化，人工干预和误判风险都降下来了，现在我们的检测系统已经和MES、ERP集成，检测数据实时反馈到塑封设备，设备自动调整温度、压力参数，工程师只需要在电脑上点一下“一键优化”，系统就会根据最新数据推荐最佳参数组合，未来我们计划构建数字孪生模型，模拟整个封装过程，提前预测翘曲风险，，检测系统就不再是“事后诸葛亮”，而是“事前诸葛亮”。
eSiFO塑封翘曲的三维检测，是提升封装质量的关键，通过3D X-Ray技术，我们不仅能高精度识别微小缺陷，还能把检测数据转化为工艺优化依据，从被动检测到主动预防，从静态SOP到动态进化，这套方法让我们的生产线更智能、更稳定，如果你也在为翘曲问题头疼，不妨试试这个思路——让数据说话，让检测驱动工艺。
