在半导体封装领域eSiFO 扇出封装技术正变得越来越重要，这种先进的封装方式让芯片更小、性能更强，但同时，对检测精度的要求也更高，传统的检测方法通常只能发现已经存在的缺陷却难以提前预测良率的变化，这导致工程师面临参数波动大、漏检和误检率高、数据孤立等问题，际诺斯将通过实际案例介绍如何利用 eSiFO 检测数据挖掘技术，我们分析整板的缺陷分布规律，建立良率预测模型实现Xray检测设备工艺异常的提前预警并推动检测标准与 SOP 的优化。
在 eSiFO 扇出封装中常见的缺陷包括空洞、裂纹和分层，这些缺陷在 X-Ray 图像中表现出不同的特征：
空洞通常表现为圆形暗区
裂纹则呈现为细长的线条
分层则是不规则的阴影区域
通过分析历史检测数据我们可以生成缺陷密度图和热力图，这些图表能直观展示缺陷在晶圆上的分布情况，例如，我们发现空洞往往集中在晶圆边缘，而裂纹更多出现在芯片角落。
小贴士： 在生成缺陷密度图时，建议使用至少100片晶圆的历史数据，统计结果更具代表性。
通过分析缺陷分布规律我们发现缺陷高密度区域与良率下降有直接关系，比如，当某个区域的空洞密度超过每平方厘米5个时，该区域的封装良率会下降15%以上。
基于缺陷分布反馈，我们可以调整工艺参数，例如，当发现空洞集中在晶圆边缘时，适当降低边缘区域的温度，空洞率可降低30%。
传统缺陷分析只关注单次检测的静态图像，但实际上，缺陷会随着工艺过程不断变化，通过将同一批次晶圆在不同工艺阶段的 X-Ray 图像进行时序对齐，我们构建了“缺陷演化图谱”，这个图谱能揭示缺陷从微小空洞到裂纹的渐进规律。
小贴士： 构建缺陷演化图谱时，建议使用时间序列匹配算法，以提高同一缺陷在不同阶段图像的关联准确性。
我们整合了 X-Ray 检测数据、工艺参数和历史良率数据，构建了一个良率预测模型，该模型采用了随机森林和卷积神经网络相结合的方法，有效预测晶圆级封装良率。
晶圆级封装良率预测
针对 eSiFO 工艺特点，我们建立了晶圆级良率预测框架，该框架能够预测每片晶圆的最终良率，准确率达到92%以上。
先进封装数据挖掘
利用大数据技术，我们挖掘出了隐藏的缺陷模式，例如，我们发现空洞和裂纹之间存在关联：当空洞密度超过一定阈值时，裂纹发生率会显著增加。
构建“缺陷-参数-良率”三元因果网络
传统模型只分析相关性，但相关性不等于因果，我们引入了因果推断方法，构建了“缺陷类型→工艺参数偏移→良率下降”的因果链，通过这个因果网络，我们能精准定位导致漏检误检的根因参数，例如，我们发现“空洞密度增加”并非直接导致良率下降，而是通过“局部热应力集中”间接引发裂纹，因此工程师应优先调整温度曲线而不是压力参数。
小贴士： 使用因果推断时，建议采用 DoWhy 框架，它提供了完整的因果分析工具。
基于预测模型我们实现了工艺异常的早期识别，系统实时分析检测数据，当预测良率低于设定阈值时，自动触发报警。

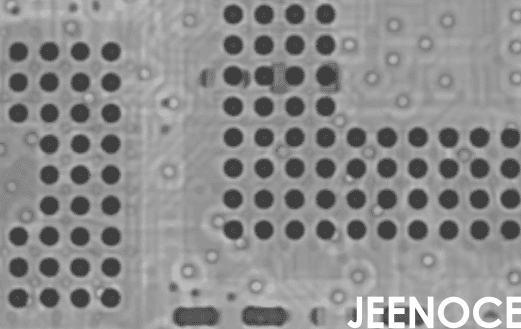

X-Ray 检测图像分析
结合图像处理技术，系统能自动识别异常区域，例如当检测到某个区域的空洞密度突然增加时，系统会立即发出预警。
检测标准与 SOP 优化
基于预警数据，系统能动态更新检测标准和操作流程，例如当发现某种缺陷模式频繁出现时系统会自动建议调整检测灵敏度。
设计“人机协同的异常解释性预警”
工程师常因“黑箱模型”预警缺乏解释而忽略或误判，我们结合可解释AI技术，为每次预警生成“异常解释报告”，报告包含触发预警的Top-3缺陷特征、对应工艺参数偏离值、建议的SOP调整步骤，工程师能快速验证预警合理性，并直接用于检测程序优化，从而实现从“被动报警”到“主动决策”的转变。
我是某国内领先半导体封测企业的工艺工程师，公司专注于晶圆级封装，采用 eSiFO 扇出封装技术，以前，我们在检测过程中经常遇到参数波动问题，导致漏检率偏高，数据孤立难以追溯，后来我们引入了 eSiFO 检测数据挖掘系统，该系统能自动分析整板缺陷分布规律，建立良率预测模型并提前预警工艺异常。
实施效果非常显著：
漏检率下降 23%
检测效率提升 18%
工艺异常响应时间缩短 40%
“通过 eSiFO 检测数据挖掘，我们实现了对缺陷分布的精准把握，提升了整体封装良率，系统支持数据互联互通，使我们的检测标准和 SOP 更加科学、高效。”
eSiFO 检测数据挖掘技术能有效降低漏检和误检率，优化工艺参数，提升封装良率，未来我们将进一步融合 AI 技术，实现更智能的检测与工艺优化，例如自适应学习模型，对于行业实践，我们建议推动扇出型封装与先进封装的数据标准化，能更好地实现数据互联互通，提升整体生产效率。
