随着芯片技术不断发展eSiFO 扇出封装成为制造高性能芯片的重要方式，这种封装方法就像为芯片“穿上智能外衣”，使其运行更高效，在制作这层“外衣”的过程中电镀工艺至关重要，电镀就像是在芯片表面覆盖一层金属，如果电镀不均匀或者内部出现小空洞就会影响芯片的性能，传统的检测手段难以发现这些微小缺陷，因此需要更先进、更精准的Xray检测方法，以确保每个芯片都能正常工作，际诺斯深入解析 eSiFO 扇出封装电镀工艺检测中的布线电镀均匀性与空洞识别难题。
在电镀过程中，电流分布不均或材料特性差异会导致某些区域镀得太厚，而另一些区域则太薄，这就像给蛋糕涂奶油，有的地方厚，有的地方薄，整体效果不理想，在高密度布线的扇出型封装中，这种不均匀问题更加明显，它不仅影响信号传输，还可能影响散热效果。
芯片内部的重新分布层(RDL)中可能出现空洞，这些空洞就像蛋糕中的气泡，很难被发现，它们可能是由于电镀液成分变化、电流密度不合适或工艺参数波动引起的，如果这些空洞未被发现，后续封装过程中可能会导致结构性失效，从而造成芯片报废。
检测参数设置不当，可能导致本应发现的缺陷被遗漏，或者不该发现的被误判，而工艺参数的波动又让缺陷的出现变得随机，形成一个低效的恶性循环。
小贴士： 检测参数就像相机的光圈和快门，调好了才能拍出清晰的照片，定期校准设备可以减少误判。

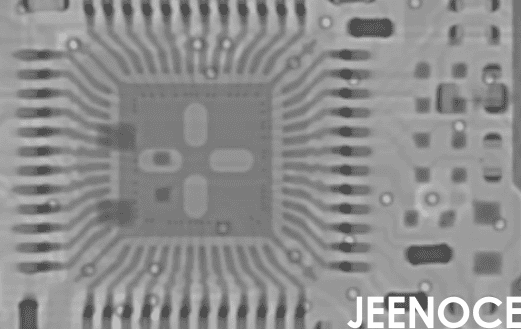

通过 X-Ray 图像，可以观察布线区域的灰度变化，灰度反映的是图像的明暗程度，电镀较厚的区域颜色更深，较薄的区域颜色更浅，通过分析灰度差异，可以判断电镀是否均匀，结合自动光学检测(AOI)技术，还能量化均匀性指标，提升检测精度。
现在我们可以利用深度学习模型扫描芯片内部结构，自动识别空洞缺陷，这种方法类似于做 CT 扫描，系统能自动找出异常区域，这种智能算法能够适应不同电镀液配方下的缺陷形态变化，显著降低漏检和误检率。
优化 X-Ray 成像参数和图像预处理算法，可以让原本模糊的低对比度空洞变得更加清晰，这就像调整照片的亮度和对比度使细节更突出，高质量的图像输入是智能分析的基础，有助于提高检测准确性。
小贴士： 图像增强不是简单地调亮画面，而是根据缺陷特征选择合适的算法，例如检测空洞时使用边缘增强算法效果更好。
现代检测系统支持一键优化关键参数，如电流密度、电镀时间和检测阈值，这就像手机自动调节拍照模式，减少了人工操作，提高了检测一致性。
检测数据可以与生产管理系统(MES)无缝对接，，从电镀液管理到最终检测，所有环节的数据都可以追溯，通过统计过程控制(SPC)分析，还能提前发现参数漂移及时调整工艺。
检测结果可以实时反馈到电镀工艺控制单元，实现动态调整，这就像智能空调根据温度自动调节，从源头减少缺陷产生。
小贴士： 在建立数据互通系统时，建议选择支持多系统兼容的平台，以便快速整合现有资源。
传统检测只将灰度差异视为缺陷标识，但深入分析灰度分布的统计特征(如方差、偏度)，可以反向推断电镀液老化、电流分布畸变等工艺根源，这使检测从“找问题”升级为“查病因”，为工程师提供工艺改进的精准方向。
并非所有空洞都会导致失效，通过深度学习对空洞的形态(如圆形、条状、簇状)和位置(如 RDL 内部、界面处)进行分类，可以避免过度报废，这要求检测算法具备“缺陷严重性评估”能力，而不仅仅是简单的二分类。
孤立的数据只能记录问题，而将检测数据与电镀参数、良率数据关联，利用机器学习建立因果模型，可以预测参数调整对缺陷率的影响，这使工程师从“经验调参”转向“数据驱动决策”，实现工艺的主动优化。
小贴士： 建立因果模型时，建议收集至少 3 个月的历史数据，包括工艺参数、检测结果和良率数据，以提高模型准确性。
“我们公司采用际诺斯提供的 eSiFO 扇出封装电镀检测方案后，电镀均匀性识别准确率提升了 35%，RDL 内部空洞缺陷的识别效率提高了 50%，系统支持一键优化参数，使我们的检测流程更加稳定可靠，通过数据互联互通我们实现了从电镀液管理到最终检测的全链条追溯。”——某半导体制造企业 X-Ray 工艺工程师
面对 eSiFO 扇出封装日益严苛的工艺要求，结合图像处理与智能算法的检测方案正在成为行业新标准，通过提升检测精度、优化参数控制、实现数据互联，为企业提供更高效、更可靠的电镀工艺保障，未来随着扇出型晶圆级封装(FOWLP)技术的发展，检测方案将向自适应、自学习方向持续升级并进一步融合工艺诊断与因果建模能力成为半导体制造的“智慧之眼”。
