在先进半导体制造领域，TSV(Through Silicon Via)堆叠封装技术正成为3D IC集成和高密度互连的核心技术，简单来说TSV就是在芯片上打孔，让不同芯片之间通过这些小孔垂直连接，从而提升芯片性能和集成度，这些微小的通孔内部需要一层绝缘层来防止漏电，如果绝缘层出现破损、针孔或厚度不均，就会导致信号完整性下降，甚至芯片报废，作为X-Ray检测工艺工程师，我每天面对的最大挑战就是如何准确识别这些微小缺陷，绝缘层缺陷(如侧壁氧化层破损、针孔漏电、厚度不均)对器件性能和长期可靠性影响巨大，现实是检测参数波动大漏检误检率高，数据孤立难以满足量产良率控制要求，际诺斯从工艺工程师视角，详解TSV堆叠封装绝缘层缺陷检测的挑战与解决方案。

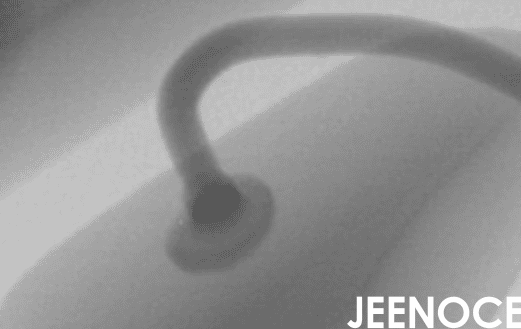

X-Ray成像技术是TSV绝缘层检测的主要手段，它的优势在于非破坏性检测，能够穿透芯片内部，识别出肉眼看不到的微缺陷，高分辨率成像系统对微小缺陷(如亚微米级针孔)的识别至关重要，空间分辨率与对比度分辨率是关键指标，在实际操作中，成像参数设置(如电压、电流、曝光时间)对检测效果影响很大，例如，电压太高会穿透缺陷，电压太低又看不清内部结构，我们通过大量实验发现，不同缺陷对成像参数的敏感度不同，侧壁氧化层破损和针孔漏电这两种缺陷，需要不同的参数组合才能清晰显现。
小贴士： 建议建立“缺陷-参数映射数据库”，传统“一刀切”的参数设置会掩盖特定缺陷特征，通过记录每种缺陷的最佳成像参数，可以为后续算法优化提供先验知识，大幅提升检测准确性。
传统图像处理方法(如直方图均衡化、边缘检测)在TSV绝缘层检测中存在局限性，尤其在低对比度区域容易漏检，比如，侧壁氧化层破损在图像上可能只是轻微的颜色变化，传统算法很难识别，我们引入了基于深度学习的对比度增强技术，如卷积神经网络和自适应算法(如局部对比度拉伸)，这些算法能够结合图像去噪与特征提取，实现高精度缺陷分类与定位，更重要的是，我们设计了“物理感知的增强策略”——算法不仅追求视觉上的对比度提升，还基于TSV绝缘层材料的X射线衰减特性，采用梯度约束的增强方法，避免过度增强引入伪缺陷。
过去调整检测参数全靠工程师经验，每次换线都要反复试错，耗时又容易出错，现在，系统可以根据工艺参数(如TSV直径、深宽比、材料类型)自动调整成像与分析模型，实现自适应检测，一键优化功能大大降低了人工干预，提高了检测一致性，更关键的是，我们将其升级为“工艺-检测协同优化引擎”，系统不仅自动调整参数，还能基于历史检测数据与当前工艺波动，动态推荐最优参数组合，并生成可追溯的优化日志，这解决了工程师“参数波动大”的痛点，同时为SOP编写提供数据支撑。
检测数据在不同环节(如设计、制造、测试)之间的共享与联动价值巨大，系统支持与MES(制造执行系统)、SPC(统计过程控制)等系统的数据对接，实现实时监控与预警，我们提出了“数据孤岛破解的闭环反馈机制”，检测数据不仅用于缺陷识别，更反向驱动工艺参数调整，例如，当SPC系统发现绝缘层厚度不均趋势时，自动触发检测系统调整成像参数，并生成工艺改进建议，形成“检测-分析-优化”的智能闭环，这种数据互通带来的质量追溯与工艺改进能力提升，是传统检测系统无法比拟的。
小贴士： 在实施过程中，特别注重“缺陷-参数映射数据库”的建立，通过记录每种缺陷的最佳成像参数，系统能够自动匹配最优检测方案，大幅减少人工调试时间。
我是某国内领先先进封装企业的工艺工程师，我们公司年产能超10万片TSV芯片，专注于3D IC集成，过去我们的检测系统存在漏检率高、误检率大、数据孤立等问题，导致良率波动与工艺调试困难，后来我们采用了际诺斯提供的高分辨率成像与智能对比度增强算法系统，集成了参数一键优化与数据互联互通功能，实施效果非常显著：
漏检率下降至0.5%以下
误检率降低60%
检测效率提升30%
实现了检测数据与生产管理系统无缝对接，支持实时质量追溯
高精度成像与智能算法在TSV绝缘层缺陷检测中的核心价值已经得到验证，它们对良率控制与工艺优化的支撑作用不可替代，未来检测技术将向自动化、智能化方向发展，如基于AI的实时缺陷分类、多模态数据融合等，际诺斯在TSV检测领域的技术积累与服务能力，帮助我们实现了高效、可靠的检测体系，对于面临同样挑战的工程师们，我建议尽早引入智能检测系统，建立标准化流程，实现数据互联互通，才能在激烈的市场竞争中保持优势。
