TSV 在线与离线检测:产线检测点布局方案
2026-07-02

在半导体先进封装领域TSV(硅通孔)堆叠封装技术正变得越来越重要,TSV 是一种在芯片上打孔并填充导电材料的技术,使不同芯片可以垂直堆叠在一起,这使得电子产品更小、更快、更省电,要保证 TSV 的质量并不容易,Xray检测环节成为决定最终产品好坏的关键,检测主要分为两种:在线检测和离线检测,在线检测就像工厂流水线上的“快速检查员”,能够在生产过程中实时发现问题,而离线检测则像“专家会诊”,将芯片拿到专门的设备上进行更仔细的检查,两者各有用途,如何搭配使用,直接影响到先进封装良率和 TSV 质量,际诺斯详细介绍了 TSV 堆叠封装工艺中在线检测与离线检测的适用场景,并给出了刻蚀后、电镀后、减薄后、键合后的检测点布局建议。

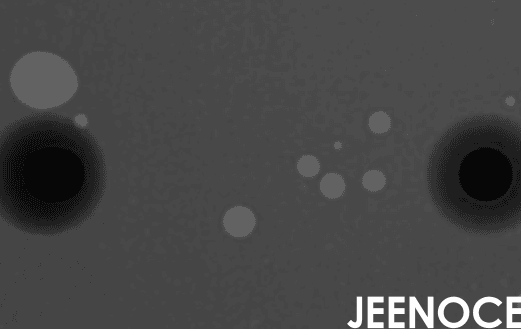

TSV 在线与离线检测:产线检测点布局方案(图1)

在线检测与离线检测的适用场景分析

在线检测的最大优势是速度快,它能在生产过程中立即发现问题,例如刻蚀深度不够、孔壁有毛刺等,然后可以马上通知设备调整参数,避免大量不良品产生,但它的缺点是精度有限,对一些微小或复杂的缺陷可能看不清楚,离线检测正好相反,它使用高精度设备,比如 X-Ray 检测仪,能够看清纳米级别的空洞和裂纹,但它的速度较慢,只能抽检,不能每片都查,在实际生产中,我们需要在检测灵敏度和误报率之间找到平衡,传统方法是用固定参数来判断好坏,但 TSV 工艺会有波动,比如电镀液老化、刻蚀速度变化等,这时候,固定参数容易误判——把好的当成坏的,或者把坏的当成好的。

从“静态阈值”到“动态自适应阈值”

我建议采用动态阈值算法,简单来说,就是让检测系统根据历史数据自动调整判断标准,例如,在线检测先用比较宽松的标准快速筛查,把明显有问题的挑出来;离线检测再仔细复核那些“可疑”的芯片,既保证了速度,又提高了准确性,实现了工艺波动补偿和自适应检测。

小贴士: 动态阈值就像给检测系统装了一个“智能大脑”,它会根据生产情况自动调整判断标准,大大减少误报和漏报。

TSV 堆叠封装各工艺阶段的检测点布局建议

刻蚀后检测点布局

刻蚀是在硅片上打孔的第一步,这个阶段需要检查孔壁是否完整、孔深是否一致,建议在刻蚀设备出口处设置在线检测点,快速筛查明显缺陷,同时安排离线检测复核那些可疑的孔。

刻蚀后检测的“预分类”价值

刻蚀阶段出现的缺陷,如侧壁上的微小沟槽,如果不处理,会在后续工艺中扩大,传统检测只告诉你是“合格”还是“不合格”,我建议在在线检测中加入缺陷预分类功能,将缺陷分为“可修复”、“需返工”、“致命缺陷”三类,,离线检测可以重点验证“需返工”的芯片,避免浪费时间和成本,这就是返工决策优化和工艺放大效应的实际应用。

小贴士: 预分类功能能帮助你提前识别哪些芯片需要处理,节省大量资源。

电镀后检测点布局

电镀是将金属填入 TSV 孔的过程,这个阶段最怕出现空洞,也就是金属未填满,建议以离线高精度检测为主,比如使用 X-Ray 检测仪配合 AI 算法识别空洞率,同时,在线检测可以做初步筛查,把明显有问题的挑出来。

电镀后检测的“数据闭环”驱动参数优化

电镀参数(如电流密度、添加剂浓度)波动是空洞率升高的主要原因,传统检测只告诉你“有空洞”,但不告诉你“怎么改”,我建议将离线检测的空洞率数据实时传回电镀设备,通过机器学习模型预测最佳参数组合,检测系统就能自动告诉设备:“电流调高一点,添加剂加多一点,”这就是数据闭环和参数预测模型的价值,能有效解决电镀工艺优化难题。

小贴士: 数据闭环就像给设备装了一个“自动导航”,检测结果直接指导参数调整,省去人工试错的麻烦。

减薄后检测点布局

减薄是将芯片磨薄,方便堆叠,这个阶段容易出现微裂纹和厚度不均,建议在减薄设备旁边设置在线检测点,快速判断是否需要返工,同时,离线检测可以做深度扫描,验证微裂纹是否可能扩展。

键合后检测点布局

键合是将堆叠好的芯片粘在一起,这个阶段需要检查键合界面是否有空洞、异物,以及对位是否准确,建议以离线高分辨率检测为主,确保最终良率,检测点应设在键合单元末端,直接对接成品出货系统。

检测系统集成与数据互联互通

很多工厂的检测设备是“信息孤岛”,各自为政数据不共享,这导致参数调整依赖经验,效率低、错误多,我建议将检测系统与 MES(制造执行系统)和 SPC(统计过程控制)系统对接,实现数据互联互通,通过统一平台和标准化接口,检测数据可以自动上传、自动分析、自动生成报告,更重要的是,可以实现工艺闭环控制——检测结果直接反馈给设备,设备自动调整参数,形成一个“检测-反馈-优化”的智能循环。

案例分析

我曾在国内一家领先的封测企业工作,负责 TSV 检测工艺,当时我们面临三大痛点:漏检率高、参数调整频繁、数据无法共享,每天光调参数就要花好几个小时,还经常调不准,后来,我们采用了际诺斯公司的 TSV 检测方案,具体做法是在关键工艺点部署在线检测系统,快速筛查,同时安排离线检测复核可疑芯片,将所有数据整合到一个平台上,实施效果非常明显:

漏检率下降了 42%

单次检测时间缩短了 30%

参数优化效率提升了 50%

数据互通率达到 100%

最让我惊喜的是参数一键优化功能,以前调参数全靠经验,现在系统根据历史数据自动推荐最佳参数,我只需要点一下“确认”就行,这大大减轻了我们的工作负担,也提高了检测的准确性。

总结

TSV 堆叠封装检测不能一刀切,必须根据每个工艺阶段的特点科学布局,在线检测和离线检测各有优势,配合使用才能既快又准,同时检测系统的智能化和数据互联是未来的发展方向,通过动态阈值算法、缺陷预分类、数据闭环等技术,我们可以有效提升微缺陷识别能力,最终提高先进封装良率。
