今天际诺斯想和大家分享一个关键的制造环节，100G光模块中激光二极管的共晶焊，很多同行都遇到过的问题焊接后空洞率高、良率低、工艺参数不稳定，其实这些问题背后都指向同一个核心——热阻控制和散热效率，在光模块封装中激光二极管的焊接质量直接影响器件性能和寿命，如果热阻过大热量无法有效散发，芯片温度升高，会导致光功率下降、波长漂移，甚至器件失效，接下来我将结合团队的实际案例分享如何通过优化回流焊共晶焊温度曲线和焊料厚度，有效降低热阻提升散热效率。
热阻与散热能力的关系
热阻是热量传递过程中的阻力，热阻越小，热量传递越快，芯片温度就越低，在共晶焊中焊料层是热量从芯片传到基板的主要通道，如果焊料层有空洞或厚度不均，就会形成热阻热点，导致局部温度过高。
空洞与虚焊的破坏作用

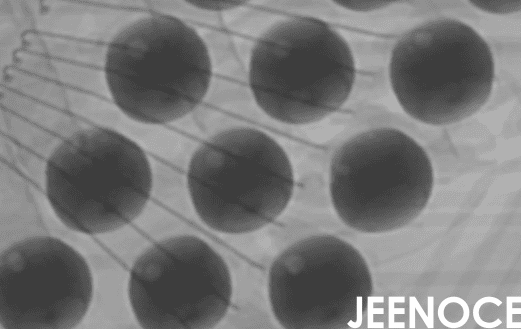

空洞就像在热传导路径上挖了个坑，热量必须绕路走，这会增加热阻，而虚焊更严重，意味着芯片和基板之间没有有效连接，热量几乎无法传递，我们曾遇到一批产品，空洞率达8.7%，结果在热循环测试中，超过30%的样品出现焊点开裂。
工艺参数波动的挑战
100G光模块批量生产对工艺一致性要求极高，温度曲线稍有偏差，焊料厚度控制不精准，就会导致批次间的性能差异，传统靠经验调试的方法往往需要反复试错，调试周期长，结果也不稳定。
小贴士： 在制定回流焊SOP时，建议将预热区温度梯度控制在每秒2-3摄氏度，过快升温会导致焊料飞溅，过慢则影响润湿性，这个范围是我们经过上百次实验验证的最佳区间。
升温速率对焊料润湿性的影响
升温速率决定了焊料熔化的速度和均匀性，如果升温太快，焊料表面和内部温差大，容易造成局部过熔;如果太慢，焊料氧化风险增加，润湿性变差，我们通过实验发现，将升温速率控制在每秒3-5摄氏度，焊料流动最均匀，空洞率最低。
回流峰值温度的控制
峰值温度是焊料完全熔化的关键，温度太低，焊料不能充分流动容易产生空洞，温度太高可能损伤芯片或基板，对于常用的金锡共晶焊料，我们建议将峰值温度控制在310-320摄氏度，保温时间10-15秒。
冷却阶段的作用
很多人只关注升温阶段，却忽略了冷却阶段，实际上，冷却速率直接影响焊点的微观结构，快速冷却可以形成细小晶粒，提高焊点强度，但冷却太快又会产生热应力，我们通过热模拟仿真发现，每秒5-8摄氏度的冷却速率是最优选择。
小贴士： 在调试温度曲线时，建议用热电偶实测芯片表面温度，而不是仅参考设备设定值，因为实际温度和设定值之间通常存在5-10摄氏度的偏差，这个偏差足以影响焊接质量。
焊料厚度与热传导路径的匹配
焊料层越薄热传导路径越短，理论上热阻越低，但实际情况并非如此简单，我们通过有限元分析发，当焊料厚度小于15微米时热应力会急剧增加，容易导致芯片翘曲或焊点开裂。
过厚或过薄焊料的负面影响
焊料太厚(超过50微米)，热阻反而会增加，因为焊料本身的导热性不如芯片和基板，而且厚焊料层更容易产生空洞，焊料太薄(小于10微米)，虽然热阻低，但机械强度不足，在热循环中容易失效。
实际测量数据对比
我们做过一组对比实验：
A组：焊料厚度20微米
B组：40微米
C组：60微米
结果发现A组热阻最低，但500次热循环后，焊点开裂率达15%;B组热阻略高，但开裂率只有3%;C组热阻最高，开裂率也达8%，这说明焊料厚度不是越薄越好，需要找到平衡点。
小贴士： 在控制焊料厚度时，建议使用真空共晶焊接技术，这种技术可以在薄焊料层中实现低空洞率，我们应用后，空洞率从8.7%降至1.2%，同时配合自动化光学检测，可实时监控焊料层的均匀性。
传统工艺工程师调试参数，往往是凭经验反复试错，比如温度高了就降一点，焊料薄了就加厚一点，调试周期长，结果也不稳定，我们团队引入了“工艺窗口设计”理念，通过设计实验和统计过程控制，预先定义温度、厚度、压力等参数的可行范围，具体做法是先用热模拟仿真预判不同温度曲线下的焊料流动和热应力分布，然后建立工艺参数数据库，记录每次调试的输入和输出，新产品的调试不再是“试错”，而是“验证”——只需在数据库中找到类似参数组合，稍作调整即可。
很多工程师认为焊料越薄热阻越低，但忽略了过薄焊料会加剧热应力集中，导致焊点开裂或芯片翘曲，我们提出了“热阻-应力-空洞”三角平衡模型，在降低热阻的同时，兼顾焊点机械可靠性与空洞率控制，通过有限元分析，我们模拟了不同焊料厚度下的热应力分布和空洞生成概率，最终确定，对于100G光模块的激光二极管共晶焊，焊料厚度的最优区间是20-40微米，在这个区间内，热阻、热应力和空洞率都能达到较好的平衡。
去年我们服务了一家年产量超过50万片100G光模块的企业，他们面临的问题包括：
空洞率高(平均8.7%)
焊接良率低(只有85%)
工艺波动大
热循环失效比例高达30%
剪切强度不达标
我们调整了共晶焊温度曲线，将升温速率从每秒6摄氏度降到4摄氏度，峰值温度从325摄氏度调整到315摄氏度，冷却速率控制在每秒6摄氏度，同时采用精确控制的焊料厚度，目标厚度设定为30微米，公差控制在正负5微米，我们还引入了真空共晶焊接技术，有效降低了焊料空洞风险，更重要的是应用了工艺窗口设计和热阻-应力-空洞平衡模型，将调试周期从两周缩短到四天，三个月后优化效果显著：
空洞率从8.7%降至1.2%
焊接良率提升至98.5%
工艺稳定性增强，批次间差异缩小60%
热阻降低15%，散热效率提升20%
热循环失效比例下降30%，剪切强度提升12%
客户非常满意，现在他们已将这套方案写入标准作业指导书，并推广到其他产品线。
随着100G光模块市场需求的增长，回流焊工艺的精细化控制已成为提升产品竞争力的核心手段，通过科学优化共晶焊工艺参数，我们不仅提升了焊接质量也为后续封装与系统集成奠定了坚实基础，持续关注焊点可靠性与热管理技术，将助力光通信行业实现更高性能与更长寿命的产品突破。
