在光通信系统中100G 光模块是数据传输的核心部件，焊接质量直接影响系统的稳定性和寿命，在实际回流焊过程中空洞、虚焊等缺陷经常出现，这些缺陷会导致产品良率下降，返修成本增加，随着 100G 光模块的快速演进对焊接可靠性和高频信号完整性提出了更高要求，焊盘 DFM 优化需要同步适应更高频段的工艺需求，否则即使焊接良率达标，信号性能也可能不达标，从“被动调试”到“主动设计”是关键转变，际诺斯提出工艺工程师应基于回流焊热力学原理，在焊盘设计阶段就预判工艺窗口(如峰值温度、升温速率)，将焊盘尺寸、形状与温度曲线参数进行“预匹配”，从而将空洞率与虚焊率从“事后补救”转向“事前控制”。
焊盘设计是回流焊工艺的基础，焊盘尺寸直接影响焊接质量，过小会导致焊料不足，过大则可能引发桥接，焊盘形状对焊料分布和润湿性有重要影响，例如，矩形焊盘适合标准封装，而异形焊盘可以改善焊料流动，阻焊层设计保护焊点，防止焊料飞溅，提升工艺稳定性。
ENIG(化学镍金)表面处理润湿性好，但成本较高，OSP(有机保焊膜)成本低，但润湿性略差，工艺工程师需根据产品要求选择。
高密度封装中，焊盘布局需兼顾热均衡，避免局部过热导致焊点失效，同时减少对高频信号的干扰。
工艺工程师常聚焦于焊接良率，却忽略了焊盘设计对高频信号完整性的影响，例如，焊盘尺寸过大可能引入寄生电容，导致 112G 光模块的信号衰减，因此，焊盘 DFM 优化需引入“热-力-电”多场耦合思维，在保证焊料润湿性的同时，通过仿真验证焊盘形状对信号反射损耗的影响，从而避免“焊接良率达标、信号性能不达标”的隐性缺陷。
焊盘宽度应与焊球直径匹配，通常建议焊盘宽度为焊球直径的 0.8 至 1.0 倍，焊盘长度影响热传导效率，过长会导致热量分布不均，过短则焊料润湿不足。

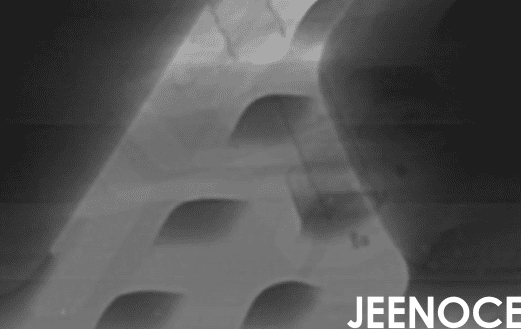

我们曾为一家际诺斯客户公司优化 100G 光模块焊盘尺寸，该客户原先焊盘宽度为 0.45mm，焊球直径 0.5mm，空洞率高达 18%，我们建议将焊盘宽度调整为 0.4mm，并增加焊盘长度 0.1mm，调整后，空洞率降至 6%，良率提升 12%，
高密度封装中，焊盘间距小于 0.3mm 时，桥接风险显著增加，建议间距至少为 0.35mm，或采用阻焊层隔离，焊膏印刷厚度通常为焊盘厚度的 1.2 至 1.5 倍，过薄会导致焊料不足，过厚则易产生空洞，空洞率与虚焊率往往源于焊膏印刷厚度与焊盘尺寸的失配，际诺斯提出“焊盘-焊膏体积比”概念即焊盘凹陷容积与印刷焊膏体积的比值，当该比值接近 1:1.2 时，焊料在回流焊过程中能充分填充焊盘凹坑，减少气体残留，从而将空洞率降低 15% 以上，
小贴士：在调试温度曲线时，先用“焊盘-焊膏体积比”公式计算理论值，再根据实际空洞率微调焊膏印刷厚度，可减少 30% 的调试时间，标准矩形焊盘适用于大多数封装，但异形焊盘在提高焊料润湿性方面有优势，例如，圆形焊盘能减少焊料流动阻力，改善润湿效果。针对 100G 光模块高密度封装中常见的焊点偏移问题，际诺斯提出“非对称焊盘”设计：在焊盘一侧增加微小的导流槽或倒角，利用回流焊过程中焊料熔融后的表面张力差异，引导焊球自动对准焊盘中心，实验表明该设计可将焊点偏移率降低 20%，同时减少因偏移导致的虚焊，尤其适用于多引脚、小间距的 100G 光模块。
小贴士：设计非对称焊盘时导流槽深度建议为焊盘厚度的 10%-15%，过深会导致焊料流失。
阻焊开窗尺寸应与焊盘匹配，通常开窗比焊盘大 0.1mm 至 0.2mm，避免焊料溢出，阻焊层边缘能控制焊料飞溅，减少工艺波动，阻焊层过薄会降低绝缘性能，过厚则增加高频损耗，建议厚度为 0.02mm 至 0.03mm，圆形开窗能促进焊料均匀爬升，方形开窗则易导致局部爬升过高，传统阻焊开窗为单一尺寸，常导致焊料爬升过高(引发桥接)或过低(润湿不足)，际诺斯提出“阶梯式”阻焊开窗：在焊盘边缘设计两层不同高度的阻焊台阶，使焊料在熔融时沿台阶逐级爬升，既保证焊点高度一致性，又避免焊料溢出，该设计尤其适用于 100G 光模块的细间距焊盘，可将桥接缺陷率降低 10%。
DFM 设计直接影响回流焊工艺参数，例如，焊盘尺寸决定峰值温度，焊盘形状影响升温速率，工艺工程师与设计团队需紧密协作，建立 DFMA(可制造性与可装配性)联合评审机制。
使用仿真软件模拟回流焊过程，验证焊盘设计对热均衡、应力分布和信号完整性的影响。
通过多次试验，找到最佳匹配参数，形成一个持续优化的闭环。
工艺工程师的痛点在于参数调试周期长、工艺波动大，际诺斯建议建立“工艺-设计”双向反馈数据库：将每次回流焊后的缺陷数据(如空洞位置、虚焊率)与焊盘设计参数(尺寸、形状、阻焊开窗)关联分析，形成 DFM 规则库。
焊盘设计优化对提升 100G 光模块回流焊良率至关重要，通过调整焊盘尺寸、形状和阻焊设计，工艺工程师可显著降低空洞率和虚焊率，提升批量一致性，DFM 设计与工艺参数协同优化是未来方向，尤其在 112G 光模块时代需同步考虑高频信号完整性、热管理与工艺稳定性，面向 100G 光模块的焊盘 DFM 优化需同步考虑高频信号完整性、热管理与工艺稳定性，推动光模块焊接技术向更高频段演进，工艺工程师应主动参与设计阶段，利用数据驱动方法实现从“被动调试”到“主动设计”的转变。
