在高速光模块制造中回流焊是影响焊接质量的关键步骤，随着光通信技术的发展从100G到400G甚至更高的速率，对焊接工艺的要求也越来越高，其中氮气回流焊中的氧浓度控制直接影响焊点的质量和产品良率，很多工艺工程师都遇到过的问题温度曲线调得不错但空洞率还是降不下来，虚焊问题反复出现，这往往是因为氧浓度没有控制到位，际诺斯将系统介绍高速光模块氮气回流焊氧浓度的精准管控方法，帮助工艺工程师提升焊接良率和批量一致性。
回流焊炉内不同温区对氧浓度的敏感度不同，预热区、保温区和回流区，每个阶段焊料的状态不同，对氧浓度的需求也不同，如果全炉采用统一的氧浓度控制，容易导致焊点质量不稳定，建议在工艺调试时，先固定温度曲线，再单独优化各温区氧浓度。
小贴士： 氧浓度波动超过±10ppm，焊点空洞率可能上升0.5%以上。
根据实际生产经验，推荐以下分温区控制方案：
预热区(室温至150℃)：维持较低氧浓度(20-30ppm)，减少焊料氧化风险
保温区(150℃至200℃)：适度提升氧浓度(30-50ppm)，促进焊料润湿
回流区(200℃以上)：严格控制氧浓度(20-30ppm)，防止空洞缺陷
采用基于传感器反馈的动态调节机制，结合PID算法实现精准控氧，通过实时监测系统，确保氧浓度波动控制在±5ppm以内，同时，结合升温速率、峰值温度等参数进行优化配置，提高控制精度。
炉腔密封不良会导致氧浓度波动，外部空气渗入会降低氮气纯度，破坏焊接环境，炉门、管道连接处、观察窗是重点泄漏点，需要定期排查。
使用高密封性材料，如氟橡胶密封圈，配合双道密封结构。
定期使用氦气检漏仪检测泄漏率，确保密封效果。
优化氮气流量与压力，维持炉内正压环境，防止外部空气进入。
小贴士： 建议每季度使用氦气检漏仪检测一次密封系统，泄漏率应低于1×10⁻⁶ mbar·L/s。
经过密封优化，氧浓度波动范围从原来的±20ppm缩小至±5ppm，工艺稳定性显著提升，参数调试周期也大幅缩短，提升了整体效率。
氧浓度传感器的选型与布局
选用高精度氧化锆传感器，响应时间不超过1秒，在关键位置部署多点监测，确保数据全面准确。
数据采集与报警系统
实时采集氧浓度数据，并与温度曲线联动分析，设定氧浓度阈值，一旦超限自动报警并触发工艺暂停，避免批量不良。
闭环控制与工艺优化
基于历史数据建立氧浓度-焊接质量模型，动态调整氮气流量与温区参数，实现自适应控制。
工艺波动的隐性诱因
氧浓度波动往往不是孤立事件，而是由炉腔密封老化、氮气供应不稳定、传感器漂移等多因素叠加导致，传统“事后调试”模式导致参数调试周期长，根源在于缺乏对波动源头的系统识别。
逆向溯源方法
建立氧浓度-温度-氮气流量的多变量关联图谱，通过统计过程控制(SPC)识别异常模式，引入故障树分析(FTA)，将空洞率、虚焊率等质量指标反向映射至氧浓度波动事件，定位关键泄漏点或传感器失效点。
预防性管控策略
基于历史数据构建氧浓度波动预警模型，提前识别密封退化或氮气流量异常趋势，制定定期校准与维护计划，如每季度更换密封圈、每月校准传感器，将工艺波动抑制在萌芽状态，实施后，参数调试周期从平均5天缩短至2天，工艺波动幅度降低60%。

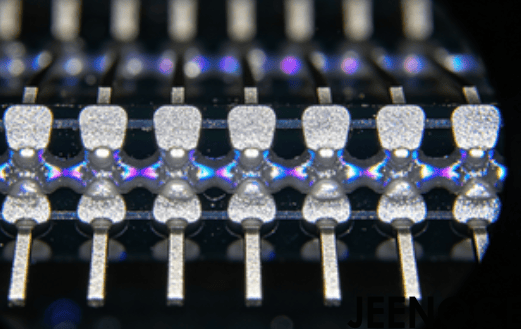

氧浓度对焊点微观结构的影响
氧浓度过高(超过100ppm)会导致焊料氧化膜增厚，降低润湿性，形成空洞，氧浓度过低(低于10ppm)可能引发焊料过度流动，造成桥连或焊点形状不规则，焊点剪切力与氧浓度呈“倒U型”关系，存在最优区间。
非线性建模方法
通过正交实验设计(DOE)，采集不同氧浓度下的焊点空洞率、剪切力、虚焊率数据，采用响应曲面法(RSM)或机器学习回归模型，建立氧浓度-焊接质量的多目标优化模型，模型输出显示：在20-30ppm区间内，焊点剪切力达到峰值(超过25N)，空洞率低于0.3%。
小贴士： 不同光模块产品(如100G、400G)对氧浓度的敏感度不同，建议根据产品类型调整模型参数。
实际应用价值
工程师可基于模型快速确定不同产品的氧浓度设定值，减少试错成本，当设备老化或材料批次变化时，模型自动推荐新的氧浓度目标值，保障批量一致性。
最优氧浓度区间建议
综合考虑焊接质量、空洞率、虚焊率、焊点剪切力等指标，推荐将氧浓度控制在50ppm以下，最佳区间为20-30ppm。
某高速光模块产线引入了分温区氧浓度控制策略，并对炉腔密封进行了优化，经过一段时间运行，焊接空洞率从原来的1.2%降至0.3%，整体良率提升了8个百分点，同时，工艺参数的稳定性明显增强，调试周期也大幅缩短。
针对高速光模块氮气回流焊工艺，通过分温区氧浓度差异化控制、炉腔密封优化、实时监测与反馈机制，以及工艺波动逆向溯源与焊点可靠性非线性建模，能够有效提升焊接质量与工艺稳定性，推荐将氧浓度控制在50ppm以下(最佳区间20-30ppm)，以实现更高质量的焊接效果、更高的生产效率和更优的批量一致性。
