高速光模块是光通信系统的核心部件，它的焊接质量直接影响信号传输的稳定性与设备的长期可靠性，我们常说“焊点合格”只是第一步，真正重要的是“焊点寿命”，也就是说在热循环和振动环境下，焊点是否能够保持稳定性能，这要求我们工艺工程师转变思维从“缺陷率导向”转向“寿命导向”，当前行业面临不少挑战空洞率高、虚焊频发、等，这些问题不仅影响生产效率也威胁产品的长期可靠性，今天际诺斯将结合实际优化经验分享一套从物料到冷却的全链路优化方案，帮助大家将回流焊良率稳定提升至99.5%以上。

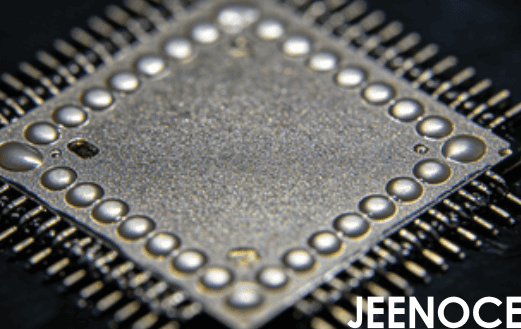

物料管理与选型优化
物料是焊接质量的基础，我们要关注光模块基板材料的热膨胀系数匹配问题，不同材料在加热和冷却过程中膨胀收缩不一致，容易导致焊点应力集中，产生裂纹，因此，选择与焊膏、元器件热膨胀系数匹配的基板材料至关重要。
小贴士： 建议建立焊膏批次流变特性数据库，不同批次的焊膏触变性差异是导致空洞率波动的隐性根源，通过记录每批焊膏的流变数据，并与温度曲线形成动态映射，可以显著减少空洞率波动。
温度曲线设计与调试
温度曲线是回流焊的核心，我们采用多段式温度曲线优化策略，重点控制预热区升温速率，过快的升温会导致焊膏中溶剂挥发不充分，形成空洞;过慢则可能造成元器件热损伤，针对光模块中光电器件与基板热容差异大的特点，我们引入了“热惯性补偿”曲线微调方法，简单来说，就是设计非对称升温速率，让热容大的器件先预热，热容小的器件后升温，避免局部过热导致焊点晶粒粗化。
小贴士： 在调试温度曲线时，建议使用热电偶实测焊点温度，而非仅依赖炉膛设定温度，实测数据能更真实反映焊接过程。
设备参数配置与稳定性保障
回流焊炉的风速、加热区分布、氮气浓度等参数都需要精细调整，氮气保护环境能有效抑制焊点氧化，降低空洞率，我们通过传感器校准和实时监控机制，确保设备参数稳定。
焊接后检测与缺陷识别
X-ray检测和AOI自动光学检测是发现缺陷的利器，我们建立了虚焊、空洞等缺陷的快速定位与反馈机制，配合焊点剪切力测试，确保每个焊点都满足可靠性要求。
良率波动数据采集与分析
我们采集了历史生产数据，发现焊膏印刷厚度与良率高度相关，通过建立“工艺参数-缺陷类型”关联矩阵，将空洞率、虚焊率与预热区温度、氮气浓度等参数建立多变量预警模型，实现了缺陷类型的前置预判。
预警阈值设定逻辑
基于统计过程控制(SPC)方法，我们设定了工艺能力指数(Cpk)的预警阈值，当Cpk低于1.33时，系统自动报警，触发异常响应流程，阈值并非一成不变，而是根据生产数据动态调整，
预警系统与工艺反馈闭环
我们开发了实时数据看板，显示关键工艺参数和良率趋势，当参数偏离设定范围时，系统自动报警，并建议调整方案，操作人员可以结合经验进行人工干预，形成“数据驱动+人工决策”的闭环管理。
物料预处理与存储环境控制
光模块中的光电器件对湿度和静电非常敏感，我们严格控制仓储环境温度在20-25摄氏度，湿度低于40%RH，并配备防静电设施，焊膏使用前需回温，避免冷凝水影响焊接质量。
印刷与贴片工艺一致性保障
焊膏印刷厚度均匀性是影响焊接良率的关键因素，我们通过优化钢网开口尺寸和刮刀压力，确保印刷厚度偏差控制在10%以内，贴片对位误差控制在0.05毫米以内，避免偏移导致虚焊。
回流焊后冷却工艺设计
冷却速率直接影响焊点微观组织，我们引入了“梯度冷却”策略：针对激光器焊点和驱动IC焊点的热疲劳寿命差异，设计分区冷却速率，激光器焊点冷却稍慢，避免应力集中，驱动IC焊点冷却稍快，细化晶粒，这一策略将焊点热疲劳寿命测试通过率提升至98.5%。
我所在的公司是一家国内光通信企业，年产量超百万件高速光模块，去年我们遇到了回流焊空洞率高、良率波动大的问题，调试周期长达两周，严重影响交付。
问题描述： 回流焊空洞率高达5%，良率在96.8%左右波动，单批次良率波动幅度超过15%。
优化措施：
引入多段式温度曲线，优化热区分布，预热区升温速率控制在1.5摄氏度/秒
建立SPC数据平台，设置良率波动预警阈值，Cpk目标值设定为1.33
加强物料存储与印刷工艺控制，焊膏印刷厚度偏差控制在8%以内
实施氮气保护焊接，氮气浓度控制在500ppm以下，降低焊点氧化率
应用焊膏流变学数据库与热惯性补偿曲线，将空洞率从5%降至1.8%
优化结果：
回流焊良率从96.8%提升至99.5%
工艺调试周期从14天缩短至8天，缩短40%
单批次良率波动幅度从15%减少至6%，减少60%
焊点空洞率降低至2%以下
焊点热疲劳寿命测试通过率提升至98.5%
小贴士： 在实施优化时建议先在小批量试产中验证方案，确认效果后再推广至大批量生产，避免影响正常交付。
通过全链路工艺优化，我们成功将高速光模块回流焊良率提升至99.5%，关键在于物料选型要匹配、温度曲线要精细、设备参数要稳定、检测反馈要闭环，预警机制与数据驱动管理是实现稳定生产的保障，未来我们计划建立“焊点寿命-工艺参数”数字孪生模型，实现从良率管控到寿命预测的跨越，这不仅能提升当前良率，更能预测产品在长期使用中的可靠性，真正实现从“焊点合格”到“焊点寿命”的思维跃迁，希望今天的分享能对大家有所帮助，工艺优化没有终点，只有持续迭代，才能不断突破。
