近年来随着5G网络建设的加速，我们公司接到的光模块订单量大幅增长，作为基站设备的核心部件，光模块的焊接质量直接影响整个网络的稳定性，但在大规模生产中我们遇到了不少问题，比如空洞率高、虚焊频繁，以及不同批次物料导致工艺参数需要不断调整，这些问题不仅影响产品良率，还增加了基站运维的返修成本，今天际诺斯想结合实际经验分享如何通过回流焊炉温曲线复刻和物料分档管控，来保障5G光模块的批量一致性。
炉温曲线的重要性

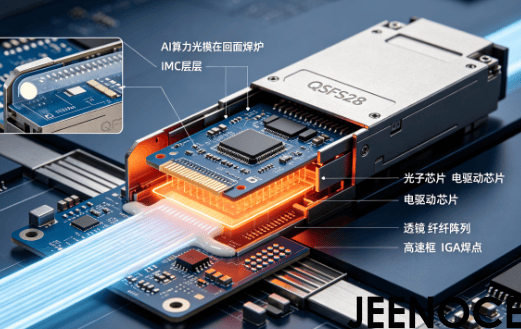

回流焊是光模块制造中最关键的环节之一，温度曲线设置是否合理，直接决定了焊接质量，5G光模块中包含许多热敏元件，例如激光器和探测器，这些元件对温度非常敏感，如果温度过高，可能会损坏元件;如果温度过低，焊膏熔化不充分，容易出现空洞或虚焊。
小贴士： 在设定炉温曲线时，建议查阅光模块封装工艺中热敏元件的耐温范围，通常不应超过260摄氏度，首次调试时，应使用热电偶实测元件表面温度，而不仅仅是参考炉子显示的温度。
炉温曲线复刻技术的应用
以前我们调制温度曲线主要依靠经验，每次更换物料批次都需要重新试产，费时又费力，后来，我们引入了高精度热成像和数据分析工具，实现了对标准工艺曲线的精确复刻，简单来说，就是先建立一个“黄金曲线”，然后通过实时反馈系统，使每次焊接的温度曲线尽量接近这个标准，例如，当环境温度变化或物料批次不同时，系统会自动调整加热区的功率，以保持曲线形状不变，，焊接缺陷率明显下降。
物料分档的必要性
很多工程师只关注炉温曲线，却忽略了物料本身的差异，不同批次的焊膏、基板和光电器件，在热膨胀系数、导热性能等方面都有差别，如果不进行分档，直接使用同一套工艺参数，很容易出现焊接不良。
小贴士： 建议每批物料到货后先做热分析测试，记录热膨胀系数和熔点，然后根据这些数据将物料分为A、B、C三档，A档使用标准曲线，B档和C档分别调整预热时间和峰值温度。
分档标准与实施方法
我们公司建立了一套基于物理特性的分档体系，例如，焊膏按粘度分为三档，基板按热导率分为两档，光电器件按耐温等级分为三档，分档后，使用自动化检测设备进行快速分类，每个物料都有唯一编码，可追溯至生产批次，实施分档管理后，最明显的变化是工艺波动变小了，以前，同一款产品，上午和下午的焊接质量都不一样，现在，只要物料分档正确，工艺参数基本不用调整。
SOP的标准化制定
以前我们的SOP写得比较笼统，比如“温度设定在240-260摄氏度”，不同工程师理解不同，操作差异大，后来，我们将SOP细化到每个步骤，例如：“预热区升温速率控制在1.5-2.0摄氏度/秒，峰值温度控制在245-250摄氏度，时间控制在60-70秒，”同时，我们引入了智能监控系统，实时采集温度、风速、传送带速度等关键参数，一旦超出设定范围，系统会自动报警并记录异常数据。
工艺参数的动态优化
标准化不是一成不变的，我们每个月都会分析生产数据，结合质量反馈，持续优化温度曲线和焊接参数，例如，我们发现夏季环境湿度高时，焊膏容易吸潮，导致空洞率上升，于是，我们在SOP中增加了“夏季模式”，适当延长预热时间，降低升温速率。
小贴士： 建议每季度进行一次工艺参数回顾，结合焊接缺陷分析报告，找出需要优化的点，不要等到问题严重才调整。
焊接缺陷分析与闭环改进
我们建立了一个焊接缺陷分类数据库，记录空洞、虚焊、桥接等常见问题，每次出现缺陷，都会进行根因分析，例如用X光检查空洞位置，用切片分析虚焊原因，然后，根据分析结果调整工艺参数，例如，我们发现空洞主要集中在BGA焊点附近，原因是预热不充分，于是，我们延长了预热时间10秒，空洞率就降了下来，通过这种闭环反馈机制，我们的焊接缺陷率持续下降，批量一致性越来越好。
传统的炉温曲线复刻主要是“事后纠偏”，即发现问题后再调整参数，但数字孪生技术可以改变这一模式，简单来说，就是建立一个回流焊过程的虚拟镜像，在量产前，模拟不同物料组合、环境温湿度下的温度曲线表现，实现“事前预测”，这对工艺工程师来说意味着，参数调试周期可以从几天缩短到几小时，特别是在5G光模块产品种类多、批量小的情况下，数字孪生技术特别有用。
具体怎么做呢?收集历史焊接数据，包括温度、风速、传送带速度，以及对应的缺陷数据，然后用这些数据训练一个机器学习模型，将模型嵌入MES系统，当物料批次变更时，系统会自动推荐最优曲线参数，我们只需确认即可，我们公司去年开始试点这项技术效果不错，以前换物料批次至少需要半天调试时间，现在系统推荐参数后我们只需微调半小时就能完成，数字孪生技术直接回应了“参数调试周期长”的痛点，我们统计过，调试时间压缩了50%以上，而且，模型对物料波动的鲁棒性更强，即使环境温度变化，系统也能自动调整，降低了批量返修的风险。
基站级光模块对可靠性要求很高，但“零缺陷”在量产中往往导致成本失控，例如，为了将空洞率从1%降到0.5%，可能需要增加很多检测和返修工序，成本翻倍，其实，有些微小缺陷对长期可靠性影响不大，因此，我提出“灰度管理”理念：基于焊接缺陷对光模块长期可靠性的影响程度，建立分级标准，例如，微小空洞(面积小于5%)在特定封装结构中是可以接受的，而虚焊必须零容忍，，我们就不用陷入“一刀切”的过度优化陷阱，具体怎么操作呢?结合光模块可靠性测试数据，如热循环测试、振动测试，建立缺陷类型与失效概率的关联模型，然后，在SOP中明确不同缺陷的“可接受阈值”，例如空洞面积小于5%且位置不在焊点边缘的，可以放行，虚焊、桥接等缺陷必须返修或报废，同时配套快速检测与分拣流程，我们使用X光自动检测设备设定好阈值，超出阈值的缺陷品自动进入返修通道，低于阈值的直接放行，灰度管理直接回应了“空洞虚焊率高”的痛点，但以更务实的视角引导我们聚焦关键缺陷，我们公司实施后，检测成本降低了20%，返修率下降了15%，但长期可靠性测试没有发现异常，这说明，只要阈值设定合理，灰度管理是可行的。
面对5G光模块大规模量产的挑战，通过炉温曲线复刻和物料分档管控，我们可以有效提升焊接一致性，降低返修率，推动生产流程的标准化与智能化，未来，随着数字孪生和灰度管理理念的融入，我们工艺工程师将从“救火队员”转变为“系统设计师”，结合焊接缺陷分析与工艺参数优化，5G光模块的量产质量将迈上新的台阶，为基站级应用提供可靠保障。
