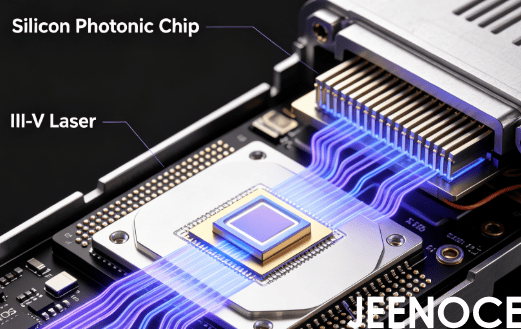

随着5G基站建设不断加快，光模块作为核心光电器件，其焊接质量直接影响信号传输的稳定性，回流焊工艺是光模块封装的关键环节，目前该工艺面临空洞虚焊率高、工艺一致性差等问题，际诺斯围绕5G光模块回流焊的全流程，系统制定从物料存储、焊前处理、焊接参数优化到终检的标准化作业程序(SOP)，目标是提升焊接良率，缩短温度曲线调试周期，保障不同产线间的批量一致性，助力基站级大规模量产。
温度应控制在23±5℃
相对湿度不超过60%
必须做好防静电和防潮措施
使用防潮柜和离子风机，避免静电放电损坏敏感元件
建立严格的库存管理制度，记录焊膏、光模块组件等物料的批次信息，实施先进先出(FIFO)原则，确保过期物料不会进入生产线。
焊膏使用前需回温2至4小时，搅拌1至3分钟，助焊剂需根据焊接需求选择活性等级，存放在密封容器中，防止挥发导致缺陷。
小贴士：焊膏回温时不要打开瓶盖，否则空气中的水分会进入焊膏，导致焊接时产生气泡，增加空洞率。
PCB板预处理
焊接前清洁PCB板，去除氧化层和油污，控制焊膏印刷质量，包括钢网张力、刮刀压力和印刷厚度。
元器件装配与定位
使用自动贴片机进行光模块组件贴装，定位精度控制在±0.05毫米以内，确保焊接区域无污染或错位。
预热与除湿处理
在高湿度环境下，增加预烘步骤，比如在80℃下烘烤30分钟，减少焊接过程中气泡的产生，降低空洞率。
温度曲线设计与优化
不同材料需要不同的温度曲线，例如陶瓷基板和FR4基板的导热性能不同，关键阶段包括预热、保温、回流和冷却，升温斜率控制在1至3℃/秒，峰值温度设定在240至260℃之间。
设备校准与维护
确保加热区温度均匀，温差不超过±2℃，定期进行设备性能检测，包括热电偶校准和链条速度校验。
氮气保护与气氛控制
使用氮气环境可降低氧化，提升焊点润湿性，氧含量需控制在500ppm以下。
焊接过程监控与记录
使用KIC或Datapaq系统实时监测温度曲线波动，记录异常数据并进行分析，如峰值温度偏移或升温速率异常，需及时处理。
焊接缺陷识别与应对
常见缺陷包括空洞、虚焊、桥连等，通过X-Ray和AOI设备识别问题，建立快速响应机制，如调整预热时间或优化助焊剂喷涂量。
小贴士：空洞率超过5%的焊点需要返修，但返修次数不要超过两次，否则会影响焊点可靠性。
工艺窗口验证
通过DOE实验确定最佳工艺窗口，包括温度、时间和气氛的组合，针对不同光模块型号(如SFP和QSFP)进行差异化参数适配。
外观检查与X-Ray检测
检查焊点完整性和内部结构，空洞率不能超过5%，不能有裂纹，缺陷判定标准参照IPC-A-610或J-STD-001.
可靠性测试与数据分析
通过统计分析(SPC)优化工艺参数，CPK值需达到1.33以上，建立持续改进机制，定期回顾缺陷数据。
焊接良率与工艺一致性评估
对比不同产线间的工艺一致性，包括温度曲线、空洞率和焊点强度，制定产线间校准流程，确保批量生产的一致性。
“我们公司之前在5G光模块回流焊过程中，面临空洞虚焊率偏高的问题，导致良率长期低于预期，通过引入标准化的SOP流程，并结合际诺斯提供的工艺优化建议，我们在三个月内将空洞率降低了30%，同时将温度曲线调试周期缩短了40%，现在，不同产线之间的工艺一致性得到了明显提升，整体产能也有了显著提高。”——某光通信企业工艺工程师(化名)
传统SOP强调参数复制，但不同产线因设备老化、环境差异，即使参数相同，结果也可能不同，真正的标准化不是复制参数，而是复制“工艺基因”——即建立一套可量化的工艺响应模型，让每条产线根据自身特性自动适配参数。
工艺响应模型建立
定义关键工艺指标与焊接质量之间的数学关系，通过历史数据训练回归模型，预测不同产线的最佳参数组合。
产线特性校准
定期使用标准测试板评估各产线热特性差异，根据模型输出，为每条产线生成个性化参数偏移量。
动态参数推送
将模型嵌入MES系统，当产线切换光模块型号时，自动推送适配参数，减少人工调试时间，实现一键切换、零调试。
空洞率是结果不是原因，通过X-Ray图像分析空洞的形态、位置和分布规律，可以逆向定位工艺偏差环节，实现精准纠偏。
空洞形态分类与根因映射
建立空洞形态数据库
圆形空洞多因气体残留
长条形空洞多因焊膏印刷不均
聚集性空洞多因助焊剂活性不足
X-Ray图像AI辅助分析
引入机器视觉算法，自动识别空洞形态并匹配根因，输出纠偏建议，减少人工经验依赖。
闭环反馈机制
将纠偏结果反馈至工艺模型，持续优化映射准确性，实现从发现缺陷到预防缺陷的转变。
焊膏管理不能仅靠静态的存储条件，而应建立动态的三维模型，焊膏在回温、搅拌、印刷、焊接过程中，其活性会随时间与温度变化而衰减。
焊膏活性寿命监测
在焊膏容器中嵌入RFID标签，记录回温开始时间、搅拌次数、暴露时间，建立活性衰减曲线。
动态参数补偿
当焊膏活性低于阈值时，自动增加助焊剂喷涂量或延长预热时间，避免因焊膏老化导致的润湿不良或空洞增加。
智能预警与替换
当焊膏活性接近临界值时，系统自动预警并提示更换新批次，结合FIFO管理，确保产线始终使用活性最佳的焊膏。
小贴士：焊膏暴露在空气中超过4小时，活性会下降20%左右，建议每次取用后立即密封保存。
5G光模块的回流焊工艺是保障产品质量与量产效率的关键环节，通过制定科学、系统的SOP，结合稳定的工艺参数和有效的质量管控手段，能够有效解决当前行业普遍存在的空洞虚焊、工艺波动等问题，未来随着光模块向更高速率(如800G)演进，回流焊工艺的标准化与智能化将成为提升焊接良率、保障批量一致性的核心驱动力。
