5G 技术对光模块的性能提出了更高的要求，在高带宽和低延迟的应用场景中，焊接质量直接影响系统的稳定性，作为光通信行业的回流焊工艺工程师我深知每一个焊点背后都有很多技术细节需要关注，今天际诺斯想分享一些关于 5G 光模块回流焊工艺优化的实战经验，希望能帮助同行少走弯路。
在实际生产中我们经常遇到以下几个问题：
微凸点结构复杂，对工艺参数非常敏感
空洞率和虚焊问题频发，影响产品长期可靠性
工艺调试周期长，参数波动大，难以实现批量一致性
微凸点结构复杂
在硅光模块中，光路对准精度要求极高，任何偏差都可能导致信号传输质量下降。
空洞率与虚焊问题
我们曾遇到一批产品，在常规测试中合格，但在高频信号测试环节，插入损耗却超标严重。
工艺调试周期长
传统经验驱动模式已无法满足 5G 高速、高密度制造的需求。
小贴士： 不要只盯着空洞率和虚焊率这些显性指标，焊点微观形貌，比如金属间化合物(IMC)层的厚度和晶粒尺寸，对高频信号的相位噪声和群延迟失真有隐性影响，我们称之为“信号保真度”，通过控制回流焊冷却速率，优化 IMC 层结构，可以有效降低高频信号在焊点界面的反射与散射。
温度曲线优化
温度曲线是回流焊的核心，我们需要根据材料热特性设计梯度升温与保温曲线，避免热应力损伤，确保焊料充分润湿。
小贴士： 注意“热历史”记忆效应，回流焊过程中多次热循环(如预烘、返修)会对焊点产生累积影响，我们建议在 SOP 中增加“热历史标签”环节，对经历多次热循环的模块采用差异化温度曲线，比如降低峰值温度或缩短保温时间，避免焊点性能退化。
压力控制策略

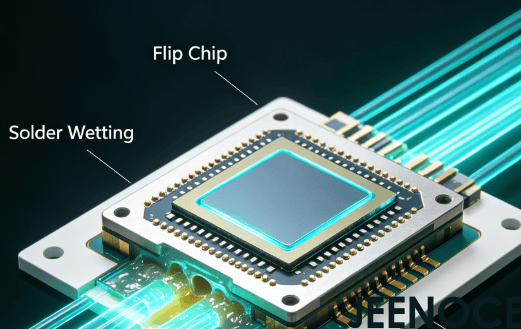

通过动态压力调节技术，保障芯片与基板之间均匀接触，减少因压力不均导致的空洞与偏移缺陷，结合焊料润湿行为分析，优化压力施加时机，可以显著提升微凸点焊接一致性。
真空环境适配
在回流焊过程中引入真空环境，能有效降低氧化风险，提高焊点致密性，抑制气泡形成，需要注意的是，真空度与持续时间要根据焊料类型和凸点尺寸进行适配。
焊料选择与凸点设计
针对硅光模块的高频特性，推荐使用低电阻率焊料，比如金锡合金，以减少信号损耗，同时优化凸点间距与高度，降低寄生电容和电感，保障信号完整性。
小贴士： 传统凸点设计依赖经验公式，难以应对 5G 高频下的电-热-力耦合效应，我们建议采用“多物理场仿真驱动设计”方法，利用有限元仿真软件预先评估不同凸点设计参数下的信号完整性、热应力分布和疲劳寿命，可以将调试周期从数周缩短至数天。
为了确保工艺稳定性，我们引入了智能传感与实时监控系统，实现参数闭环控制，同时建立标准化 SOP 流程，减少人为操作误差，并集成焊点质量检测环节，比如 X 射线和超声检测，通过数据分析与算法模型优化参数组合，我们实现了工艺参数的自适应调整，采用统计过程控制(SPC)方法，监控关键工艺指标，有效预防了批量缺陷发生。
让我分享一个真实案例，去年我们团队帮助一家国内领先的光通信企业解决了一个棘手问题，这家企业生产的 5G 硅光模块在倒装焊环节出现了空洞率高、良率不稳定的问题，而且高频信号测试中插入损耗超标，我们采用了定制化回流焊设备与工艺优化方案，重新设计了温度曲线与压力控制逻辑，并引入了真空环境，经过多轮调试和验证，最终取得了显著成果：
空洞率从 8.7% 降至 1.2%
虚焊率下降 65%
工艺调试周期缩短 40%
批量生产一致性显著提升
高频信号插入损耗降低 0.3 dB
这个案例告诉我们，参数优化需要结合焊点质量检测结果进行迭代，确保工艺稳定与信号完整性同步提升。
5G 光模块倒装焊工艺的优化是提升产品性能与可靠性的关键路径，尤其在高频信号传输场景下通过科学设定温度、压力、真空等参数，结合焊料选择与凸点设计优化，可以有效提升焊接质量与信号完整性，为满足 5G 高带宽传输需求，持续优化回流焊工艺已成为行业共识，未来我们需要进一步融合智能检测与数据驱动方法，推动工艺从“经验驱动”向“数据驱动”转变。
