在光通信行业快速发展的今天，硅光模块已经成为数据中心和5G网络的核心器件，作为连接光信号与电信号的关键部件，硅光模块的性能稳定性直接决定了整个通信系统的可靠性，在硅光模块的制造过程中回流焊工艺是决定产品质量的关键环节之一，回流焊通过精确控制温度曲线，将焊膏熔化后形成可靠的焊点，实现硅光芯片与基板的电气和机械连接，际诺斯从设备校准、炉温均匀性管控到物料前处理，系统介绍硅光模块回流焊良率提升的方法论。

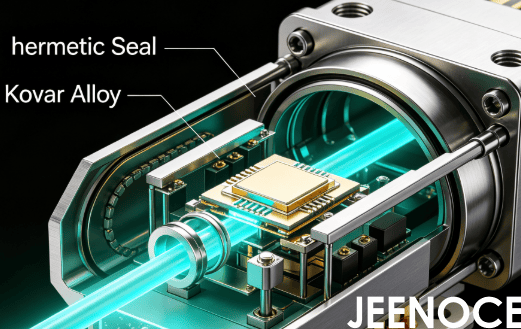

硅光模块的焊接工艺具有独特挑战性，，硅光芯片与基板材料之间存在显著的热膨胀系数差异，硅的热膨胀系数约为2.6ppm/℃，而常见的基板材料如FR4或陶瓷，其热膨胀系数在15-20ppm/℃之间，这种差异在回流焊过程中会产生巨大的热应力，导致焊点裂纹或芯片开裂，硅光模块中的光子结构对温度变化极为敏感，波导、光栅等微纳结构在高温下容易发生形变，影响光信号的传输效率，研究表明，温度每升高10℃，硅光芯片的波导损耗可能增加0.5dB以上，在回流焊过程中，常见的焊接缺陷包括空洞、虚焊、焊点裂纹等，这些缺陷不仅影响电气连接，更会严重干扰光信号的传输，例如，焊点空洞率超过5%时，光信号传输损耗可能增加2-3dB，导致模块性能不达标。
小贴士： 空洞虚焊是硅光模块焊接中最常见的缺陷，通过优化焊膏选择和温度曲线，可以将空洞率从行业常见的5%降至1%以下。
热应力控制与焊点可靠性评估
焊点的热疲劳寿命是评估焊接质量的重要指标，通过有限元分析，可以模拟焊点在温度循环下的应力分布，预测其使用寿命，研究表明，优化焊点形状和尺寸，可以显著提高其抗热疲劳能力。
从“被动补偿”到“主动匹配”——基于硅光芯片热膨胀系数的焊膏材料定制化策略
传统热应力控制多聚焦于优化温度曲线，但忽略了焊膏材料与硅光芯片、基板之间热膨胀系数的“主动匹配”，通过选用或定制具有特定CTE的焊膏，如添加纳米颗粒的复合焊膏，可从根本上减少焊接界面的热失配应力，从而降低空洞和裂纹的产生概率，这一策略将工艺优化从“被动补偿”升级为“主动设计”，尤其适用于高密度、多通道的硅光模块。
回流焊设备的精度和重复性是保证良率的基础，设备选型时，应优先选择具有高精度温控系统和多点测温功能的设备，校准标准应参照IPC-7530等国际标准，确保设备温度偏差控制在±2℃以内，炉温曲线优化是工艺调试的核心，针对硅光模块的热特性，应设计“缓升温、短保温、快冷却”的温度曲线，升温斜率控制在1-2℃/秒，峰值温度控制在230-240℃，冷却斜率控制在3-4℃/秒，的曲线既能保证焊膏充分熔化，又能减少热冲击对芯片的影响，炉温均匀性检测是保证批量一致性的关键，采用多点测温技术，在炉膛内布置8-12个测温点，实时监测温度分布，热成像技术可以直观显示炉内温度场，帮助工程师快速定位温度异常区域。
小贴士： 炉温均匀性检测应每周进行一次，每次检测至少包含三个不同位置的测温点，温度偏差超过±3℃时，应立即调整加热区功率。
回流焊温度曲线验证与工艺窗口界定
温度斜率和峰值温度对硅光芯片的影响不可忽视，过快的升温斜率会导致芯片内部产生热应力，过高的峰值温度可能损伤光子结构，通过统计过程控制方法，可以确定最佳工艺窗口，确保每个批次的产品都处于稳定的焊接状态。
引入“动态工艺窗口”概念——基于实时热成像反馈的炉温曲线自适应调整
传统工艺窗口是静态的，但实际生产中，炉温均匀性会因设备老化、负载变化等因素波动，通过部署多点热成像传感器，实时监测炉内温度分布，并利用机器学习算法动态调整加热区功率，可构建“动态工艺窗口”，该窗口能自动补偿温度漂移，确保每个批次、每个位置的硅光模块都处于最佳焊接温度区间，从而大幅缩短参数调试周期，解决“工艺波动大”的痛点。
基板预处理是保证焊接质量的第一步，基板表面应保持清洁，无油污和氧化层，采用等离子清洗或化学清洗方法，可以有效去除表面污染物，提高焊膏的润湿性，焊膏选择是影响焊接质量的关键因素，针对硅光模块的焊接需求，应选用具有良好润湿性和低空洞率的焊膏，焊膏的活性温度应与硅光芯片的耐温特性相匹配，避免高温损伤，预热阶段控制是减少热冲击的重要环节，预热温度应控制在150-170℃，预热时间60-90秒，的预热条件可以均匀加热芯片和基板，减少温度梯度，降低热应力。
硅光芯片封装前的焊膏印刷精度管控
钢网开孔设计直接影响焊膏的印刷精度，针对硅光模块的微小焊点，应采用激光切割钢网，开孔尺寸控制在0.3-0.5mm，焊膏量控制应精确到±10%，避免焊膏过多导致桥接或过少导致虚焊。
从“焊膏活性”到“界面润湿动力学”——优化焊膏与硅光芯片镀层的反应路径
空洞虚焊率高，往往源于焊膏活性与芯片镀层(如金、镍、钯)的润湿动力学不匹配，传统只关注焊膏活性温度，但忽略了润湿角、铺展速率等动力学参数，通过引入“界面润湿动力学”分析，可精准选择焊膏的助焊剂体系，使其在特定温度下与镀层形成最佳润湿状态，快速排出气体，从而将空洞率从行业常见的5%降至1%以下，这为“空洞虚焊率高”提供了微观层面的解决方案。
从设备到物料的全流程标准化管理是保证良率稳定的基础，建立工艺参数数据库，记录每个批次的生产数据，包括温度曲线、焊膏批次、基板批次等，通过数据分析，可以识别影响良率的关键因素，并持续优化工艺参数，引入智能化监控手段是实现工艺稳定性的有效途径，采用X-ray检测和AOI自动光学检测，实时监控焊点质量，检测数据反馈到工艺控制系统，实现闭环调整，确保每个焊点都符合质量标准。
小贴士： 建立工艺参数数据库时，建议至少记录100个批次的数据，才能有效识别工艺波动规律。
光模块焊接缺陷的在线检测与反馈闭环
X-ray检测是识别空洞和焊点裂纹的有效手段，通过自动识别算法，可以快速检测焊点空洞率，并将数据反馈到工艺控制系统，当空洞率超过阈值时，系统自动调整温度曲线或焊膏参数，实现良率提升的闭环管理。
我曾在某知名光模块制造企业担任工艺工程师，负责硅光模块回流焊工艺的优化，当时，该企业生产的400G硅光模块良率长期徘徊在96.2%左右，主要问题是空洞虚焊率高，参数调试周期长，工艺波动大，经过深入分析，我们发现问题的根源在于三个方面：
焊膏与硅光芯片镀层的润湿性不匹配，导致空洞率高达5.8%
炉温均匀性偏差较大，不同位置的模块焊接质量差异明显
物料前处理标准不统一，基板清洁度波动大
针对这些问题我们采取了以下改进措施：
更换焊膏：选用具有良好润湿性的复合焊膏，优化助焊剂体系，将空洞率从5.8%降至0.8%
设备校准：升级回流焊设备，采用多点测温技术，将炉温均匀性控制在±1.5℃以内
标准化物料前处理：制定基板清洁标准，采用等离子清洗工艺，确保表面清洁度一致
建立工艺参数数据库：记录200个批次的生产数据，通过数据分析优化温度曲线
实施改进后，硅光模块的良率从96.2%提升至99.5%，返工率降低了80%，参数调试周期从原来的3天缩短至1天，更重要的是，工艺稳定性显著提升，批量一致性得到了保障。
小贴士： 在实施工艺改进时，建议采用“小步快跑”的策略，每次只改变一个参数，观察效果后再进行下一步调整。
硅光模块回流焊工艺优化是一项系统工程，需要从设备校准、物料前处理到工艺参数控制的全链路协同，通过引入“主动匹配”的焊膏材料策略和“动态工艺窗口”的自适应控制技术，可以有效解决空洞虚焊率高、参数调试周期长、工艺波动大等痛点问题，面向未来，随着硅光模块向更高速率、更高密度发展，低温回流焊和无铅焊膏将成为重要趋势，低温回流焊可以减少热应力对芯片的影响，无铅焊膏则符合环保要求，这些新技术的应用，将进一步推动硅光模块制造工艺的进步。
