在半导体封装和芯片制造中一个微小的焊接缺陷就可能导致整个产品失效，如何在不破坏产品的情况下精准发现这些“隐形杀手”?X-Ray检测设备正是解决这一难题的关键，它像拥有“透视眼”的质量侦探能深入焊点内部，揭示肉眼无法看见的缺陷，际诺斯电子面向追求高良率和工艺稳定的质量经理与制造总监，聚焦七大典型焊接缺陷，
通过图谱解析、根因追溯和数据驱动帮助你构建更可靠的质量防线。

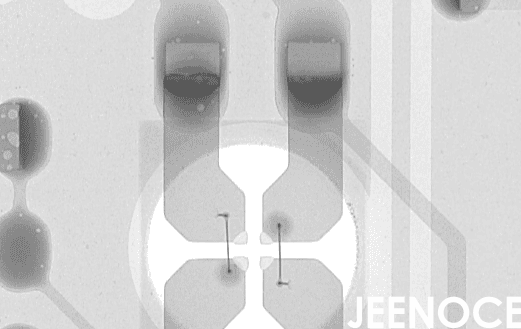

X-Ray检测设备利用X射线穿透物体，因材料密度不同形成差异成像的原理，实现对焊点内部结构的无损检测，在SMT(表面贴装技术)和半导体封装中其核心价值在于弥补自动光学检测(AOI)仅能检查外观的不足，提供焊点内部质量的深度验证，而现代X-Ray设备已不再是独立的信息孤岛，它们可以与MES(制造执行系统)及数据追溯体系深度整合，检测结果可以与生产批次、工艺参数实时关联，为实时缺陷分析和过程控制提供坚实的数据基础。
典型图像：X-Ray图像中焊点内部呈现黑色的小圆点或气泡状阴影。
成因分析：主要源于焊膏印刷不均匀、回流焊温度曲线设置不当，或者元件贴装时压力不足，导致气体无法完全排出。
改进措施：优化钢网设计与刮刀参数，调整回流焊预热区温度与时间，校准贴片机的贴装压力。
案例：一家通信模块制造商通过X-Ray量化分析空洞面积，优化了回流焊曲线，使关键焊点的空洞率下降35%，整体良率提升至98.6%。
实用提示：定期检查焊膏印刷厚度和均匀性，有助于减少空洞问题的发生。
典型图像：焊点轮廓模糊、不规则，与焊盘或引脚边界处存在灰色间隙，连接不饱满。
成因分析：回流焊峰值温度不足或时间过短、焊料氧化、元件引脚污染是主要原因。
改进措施：严格校准回流焊炉温，确保焊膏储存和使用环境，加强来料清洗和车间洁净度控制。
案例：某汽车电子客户通过X-Ray批量筛查，快速锁定了因炉温局部异常导致的虚焊批次，减少相关报废率达20%。
实用提示：定期使用炉温测试仪跟踪回流焊炉的实际温度曲线，是预防虚焊的基础。
典型图像：两个本应独立的焊点之间，出现异常的亮白色连接桥。
成因分析：焊膏印刷过量、贴片位置发生微米级偏移，或回流焊温度过高导致焊料过度流动。
改进措施：精确控制焊膏印刷的厚度和体积，提高贴片机的定位精度，适当降低回流焊的峰值温度。
案例：一家手机主板生产商引入高分辨率2D/3D X-Ray检测后，对0.4mm pitch的BGA芯片桥连实现了100%检出，将此类不良率稳定控制在0.1%以下。
典型图像：元件焊端与PCB焊盘在图像上未完全重合，存在错位。
成因分析：贴片机定位误差、PCB板在回流过程中受热变形，或贴片机吸嘴磨损导致拾取不稳。
改进措施：建立贴片机的定期校准与保养制度，优化PCB板材和设计以降低热变形，及时更换磨损的吸嘴和夹具。
案例：通过X-Ray的离线编程与检测，某客户发现某型号贴片机存在系统性偏移，校准后该线体的贴片良率提升至99.2%。
典型图像：片式元件一端翘起，脱离焊盘像碑一样直立。
成因分析：回流焊时元件两端温差过大导致张力不均、焊膏润湿性不一致，或元件两端焊盘设计/热容量不对称。
改进措施：优化回流焊炉的加热均匀性，选择活性更匹配的焊膏优化PCB焊盘设计。
案例：针对01005超小型元件立碑问题，客户利用X-Ray结合热仿真分析，调整了炉子风速和温区设置，使返工成本降低了30%。
典型图像：焊料不足时，焊点形状干瘪、体积小;焊料过量时，焊点异常膨大，可能掩盖其他缺陷。
成因分析：焊膏印刷厚度不均、贴片压力设置不当压塌焊膏、回流焊参数不匹配。
改进措施：监控和优化印刷机的刮刀速度与压力，根据元件类型精细调整贴装压力，确保回流焊工艺窗口稳定。
案例：一家功率模块生产商通过X-Ray的3D测量功能，监控焊料体积分布，优化工艺后，因焊料问题导致的报废率下降了15%。
典型图像：在焊点或镀层表面，出现细长的、毛发状的凸起(通常在更高倍数或特定条件下更易观察)。
成因分析：无铅焊料内部应力、长期处于高温高湿环境，或存在电场应力诱发。
改进措施：在允许的情况下选用含少量铅的焊料，严格控制生产与存储环境的温湿度，优化电路设计以降低电场梯度。
案例：某高可靠性电子产品客户在可靠性测试后，通过微焦点X-Ray检查发现了早期晶须生长迹象，及时改进了封装材料从而避免潜在的短路风险。
实用提示：对于晶须等与长期可靠性相关的缺陷，建立定期的X-Ray抽样检测与历史数据对比库至关重要。
真正的质量控制不止于发现缺陷，通过将X-Ray检测系统深度集成到生产网络中可以构建一个可追溯、可预警、可优化的智能质量闭环。
从“缺陷捕捉”到“工艺指纹”建模：先进的X-Ray设备不仅能拍图，更能量化焊点的空洞率、体积、对位度等数据，这些海量数据构成了独特的“工艺指纹”，通过机器学习分析可以预警印刷机刮刀压力缓变、回流炉温区微衰等潜在工艺漂移，实现预测性工艺控制，在缺陷大规模发生前进行干预。
打通“质量数据链”：X-Ray设备应成为连接MES与生产设备的关键节点，它通过SECS/GEM等标准协议直接读取印刷机、贴片机、回流炉在生产每一片PCB时的实时参数。
当检测到缺陷时系统能瞬间关联到具体的设备与参数设置，将根因分析时间从数小时缩短至几分钟，实现高效追溯。
国内某知名半导体封装测试企业在其高端SMT生产线上，引入际诺斯在线式X-Ray检测设备用于关键工序后的在线检测，并与MES系统打通。
“我是该项目的质量工程师，过去对于BGA、QFN等底部焊点我们只能依赖抽检和后期功能测试，问题反馈严重滞后。”客户工程师分享道，“引入际诺斯在线X-Ray后我们实现了100%的焊点检测，系统自动判定并实时将缺陷图像、类型、位置坐标上传MES，触发报警，我们的工艺团队能立即调整前道参数，实施半年后生产线整体良率从97.5%提升至99.1%，X-Ray检测准确率稳定在98.5%以上，缺陷根本原因追溯分析时间平均缩短了60%。”
客户还创新性地应用了基于数据的柔性检测策略，系统根据实时SPC数据动态调整X-Ray的检测频率，工艺稳定时抽样检测，一旦前道AOI或设备参数出现异常波动就会自动转为对后续产品的加强检测，这种虚拟质量墙模式在保障质量的同时最大化提升了检测效率。
X-Ray检测设备已从一种高级的诊断工具，进化为驱动半导体封装与SMT生产质量持续改进的核心引擎，它通过精准的无损检测能力结合深度系统集成与数据智能分析，帮助质量管理者从根本上解决工艺波动、追溯困难与数据孤岛等核心痛点，面向智能制造的未来善用X-Ray技术及其带来的数据价值，将是企业构建卓越质量体系、赢得市场竞争的关键。
