电子产品越来越小巧但功能却越来越强大，这是电子制造行业持续向小型化和高密度方向发展的结果，例如01005(尺寸仅为0.4mm x 0.2mm)以及更小的元件，已经广泛应用于手机、智能手表等消费电子产品中，这些微小元件的焊接难度大幅增加，传统的检测手段如自动光学检测(AOI)，主要依靠摄像头从表面观察，但对于这些微小焊点内部的缺陷，比如虚焊、空洞等，往往无法清晰识别，这时能够“透视”物体内部的X-ray检测设备将成为关键工具，它能实现非破坏性检测确保焊点可靠性，特别适合高密度封装和复杂多层电路板的检测，际诺斯电子将凭借专业的X-ray 检测整体解决方案，赋能产线实现高效精准的质量闭环管理。

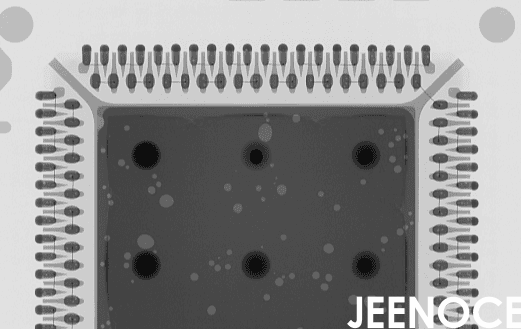

X-ray检测设备就像给电路板做“CT检查”，它可以穿透元件和PCB板，精准识别虚焊、桥连、焊料空洞等内部缺陷，而且这种检测方式是非破坏性的，不会损坏昂贵的产品，它不仅能看到表面还能支持多层结构检测，提升检测覆盖率，在选择X-ray设备时除了分辨率还要关注其穿透能力和图像对比度，这对检测多层板内部和微小焊点至关重要。
有了清晰的X-ray图像只是第一步，如何快速、准确地找出问题才是关键，现代X-ray设备离不开强大的智能检测软件，这些软件基于人工智能和机器视觉技术，能够自动学习和分析焊点的正常与异常形态，大大提升了缺陷识别的准确率和效率，同时软件还能进行多维度数据分析和统计过程控制(SPC)，帮助工程师追溯缺陷原因并指导他们调整工艺参数。
小贴士： 选择具备AI辅助分析功能的X-ray系统，可以显著提高检测效率和准确性。
对于BGA、CSP等底部看不见焊点的复杂封装，二维X-ray图像有时还不够，这时需要计算机断层扫描(CT)技术，通过多角度扫描和三维重构，可以在电脑上立体查看每个焊球的内部结构，并进行精确测量，这项技术为分析复杂封装提供了深度洞察力，能发现隐藏在内部的缺陷，极大提升缺陷溯源效率。
现代X-ray设备提供的不只是缺陷照片，它的高分辨率图像和三维数据是焊点形态、焊料体积、润湿角度等关键工艺参数的“数字孪生”，工程师可以利用这些数据进行虚拟工艺仿真，预测不同回流焊曲线或钢网设计下的焊接结果，通过持续监控焊点质量的变化，X-ray系统还能预警潜在的工艺漂移，推动质量控制从事后补救转向事前预防。
单一设备的强大是有限的，真正的质控飞跃来自于整条生产线的智能联动，将X-ray检测设备与上游的焊膏检测(SPI)、自动光学检测(AOI)系统数据打通，可以构建一个从印刷、贴装到回流焊的全流程闭环质量控制系统，但在规划产线时务必考虑各检测设备间的数据接口兼容性，这是实现全流程数据追溯和闭环管理的基础，通过数据关联，当X-ray发现一个焊点空洞时系统可以快速回溯，查看该位置在SPI阶段的焊膏印刷量是否不足，或在贴片阶段是否存在偏移。
我是某知名EMS企业的工艺工程师，我们公司主要为消费电子品牌代工生产，随着产品升级我们开始大量使用01005元件，这立刻给我们带来了巨大挑战，原有的AOI设备对这类微小焊点的内部缺陷几乎无能为力，导致电路板到测试环节才发现功能不良，返工率急剧上升，每次导入新产品时调整焊接工艺参数都像“盲人摸象”，过程漫长且效果不稳定， 然后我们引入了际诺斯的高分辨率X-ray检测设备，它配备了先进的智能图像解析算法和三维CT重构功能，更重要的是我们将它与产线上已有的SPI和AOI设备数据进行了打通，实施效果：
焊点内部缺陷的识别准确率提升到了98.7%。
借助三维CT和数据追溯功能，定位缺陷根本原因的时间平均缩短了60%。
通过对X-ray量化数据的持续监控和分析，我们实现了对工艺一致性的精细管理，最终使产品整体良率提升了3.2个百分点。
对于一线工程师而言最需要的是一个能整合多源数据、直接给出可执行洞察的“决策驾驶舱”，先进的X-ray系统正扮演着这个“数据中枢”的角色，它能将X-ray结果与SPI的焊膏数据、贴片机的压力数据、回流炉的温区曲线自动关联分析，系统可以自动生成报告，明确指出缺陷大概率是“焊膏少了”、“元件贴歪了”还是“炉温不对了”，让工程师能立刻采取正确的调整动作。
在元件微小化不可逆转的趋势下，X-ray检测设备已从“可选”变为SMT产线上不可或缺的工艺保障与质量控制核心工具，未来随着图像解析算法、三维重构技术与机器视觉的深度融合，检测将向着更智能化、自动化的方向发展，通过集成X-ray设备，构建从数据到洞察的智能检测体系，是实现焊点质量精准可控、保障SMT产线高效稳定运行的必然选择。
