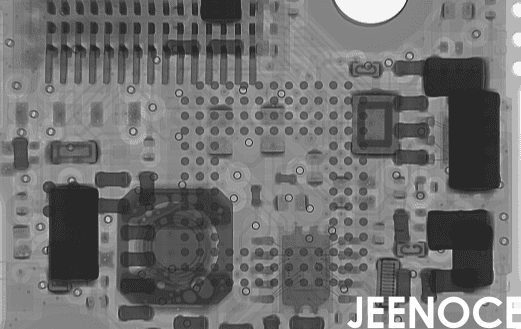

在SMT产线上焊点质量是产品可靠性的关键，X-ray检测设备则用于检查焊点内部缺陷，比如虚焊、空洞和桥连，但传统方法依赖工程师的人眼判断，效率低且容易出错，尤其是在面对01005的微小元件时人眼几乎无法准确识别，因此将AI与机器学习引入X-ray检测，实现自动缺陷识别已成为提升质量控制智能化的必然选择，际诺斯深入探讨AI与机器学习该如何革新。
AI如何看懂X光片?核心是卷积神经网络(CNN)，我们需要大量的X-ray图像并对其进行标准化处理和标注，而这些图像会作为“教材”帮助模型学习焊点的关键特征，如形状、分布和亮度，再通过不断调整参数，模型的判断会越来越准确， 训练AI就像教学生认图，数据质量直接影响AI的学习效果。
对于01005这类微小元件，传统图像分析算法难以识别，而且收集大量样本也不现实，这时小样本学习将派上用场，我们可以利用已有模型进行迁移学习，再通过数据增强技术，仅用少量样本就能让模型掌握新特征，这种方法的识别准确率可以达到98.6%以上。
真正的智能不是一成不变的，AI X-ray检测系统具备持续学习能力，在实时在线检测中系统会不断遇到新的案例，尤其是边界模糊的焊点，通过人机协同复核这些案例会被反馈给模型，驱动其不断优化和进化。
观点一：AI作为“工艺参数反向映射器”
传统X-ray只能告诉你“这里有问题”，而AI能进一步揭示“问题是怎么来的”，通过分析缺陷图像AI可以反向关联到SMT制程的具体环节，例如焊料不均可能指向印刷环节的问题，空洞可能暗示回流焊温度曲线异常，这为工艺工程师解决了“缺陷定位难”的痛点，将检测从结果判定升级为过程诊断。
AI不是要取代人而是与人更好地协作，我们的流程是AI先进行高速初检，筛选出疑似缺陷，再由工程师进行最终确认，这样既保证了检测的权威性也释放了人力，所有检测结果都会归档，形成可追溯的质量分析闭环。
观点二：构建“人机互信校准环”
人机协同不仅是复核更是一个双向学习的校准环，系统会记录工程师每一次对AI判断的确认或修正，这些修正尤其是复杂案例的专家决策，是非常宝贵的样本，它们会被反馈到模型训练中，让AI不断学习工程师的经验，这不仅让AI更“老练”，也能应对特殊板材或新型元件带来的挑战。
小贴士： 人机协同机制能将经验转化为数据，提升AI的准确性与适应性。
我是际诺斯电子的一名工艺工程师，我们公司一条老产线主要组装智能穿戴设备，01005元件的焊点虚焊问题一直困扰我们，老旧的X-ray设备效率低漏检率高导致返工率长期在1.8%左右，客户投诉不断，我们引入了集成AI算法的X-ray检测系统后，利用少量01005样本结合小样本学习技术，快速训练出专用模型，同时部署了人机协同复核工作站，最关键的一步是利用AI的工艺参数反向映射功能，对一批虚焊缺陷图像进行聚类分析，AI指出根因是回流焊炉第5温区的热风风速不均，实际效果：
返工率大幅降低：从1.8%降至0.3%。
缺陷分析时间缩短：平均从45分钟减少到12分钟。
工艺调整提速：仅用1天就解决问题，而以往需要3天。
小贴士： AI的根因分析功能不仅能解决当前问题，还能优化设备维护策略，预防批量风险。
AI驱动的X-ray不应只是孤立的检测站，它可以与AOI联动形成覆盖外观与内部的无损检测网络，更重要的是它能成为产线的数据枢纽，实时产出的不只是“合格/不合格”信号，还有深度的制程健康度指标，例如当X-ray检测发现空洞率上升时，系统可以自动向MES或回流焊控制系统发送预警，甚至建议调整参数，这实现了从“检测-报警-人工干预”到“感知-分析-自动补偿”的主动控制闭环。
小贴士： 数据枢纽功能能让老产线焕发新生，提升整体稳定性。
AI+机器学习赋予X-ray检测设备的是从“看见”到“洞察”的飞跃，它从替代人眼开始，最终目标是成长为能够持续学习、辅助决策、甚至反向优化工艺的“自我进化的质量大脑”，对于每一位工艺工程师而言，拥抱这项技术不是被替代而是获得了一个强大的数字助手，它将与我们一同推动SMT产线迈向真正的智能制造。
