随着 SMT(表面贴装技术)的不断发展，行业对焊点质量与工艺稳定性提出了前所未有的高要求，就像医生需要看清病人的内部情况一样，SMT工艺工程师也需要一双能“透视”电路板内部的眼睛，于是X射线检测技术不断进步，从最初的2D Xray检测设备到能看立体结构的3D CT，再到能观察动态过程的4D CT，这项技术完成了一场从平面到立体再到动态的“透视”能力大升级，特别是4D CT的出现，它能在热循环过程中实时观察焊点裂纹是如何产生和变化的，这直接开启了实时失效分析的新时代，对于工艺工程师来说这不仅是工具的升级，更是工作方式的革命，工程师的角色从被动的缺陷“消防员”变成了能预测问题、优化工艺的主动“设计师”，而际诺斯旨在帮助SMT工艺工程师理解不同无损检测设备的适用场景，为产线升级提供清晰的参考。

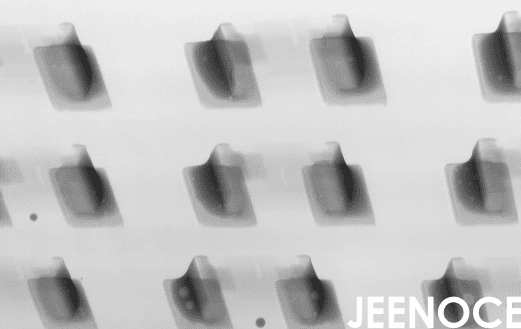

2D X-ray类似于拍一张普通的X光片，它利用X射线的穿透能力生成电路板的二维成像图片，主要用于快速筛查虚焊、桥连、焊球缺失等常见缺陷，它是产线上在线检测的常用工具，设备成本相对较低操作简单，适合大批量产品的快速检查，但它只能提供平面图像无法看到立体结构，对于BGA芯片底下或底部端子元件内部的复杂缺陷，它就显得力不从心了，有客户使用2D X-ray后初期缺陷检出率提升到了92%，但仍有超过3%的缺陷被漏掉。
小贴士：2D X-ray是性价比很高的入门选择，适合常规产品进行快速筛查，但对于高可靠性或结构复杂的产品可能需要更高级的“眼睛”。
3D CT就像给电路板做CT扫描，通过计算机断层扫描可以构建出焊点内部完整的三维模型，实现高精度检测，专门用于多层PCB、BGA、QFN等复杂封装的焊点检测，它擅长分析空洞率并进行精确的三维测量，当3D CT与AOI和2D X-ray联动时能极大提高缺陷定位的准确性，快速找到问题根源形成一套强大的质量检测方案，3D CT生成的三维模型相当于为每个关键焊点创建了一个“数字孪生体”，工程师不仅能“看到”缺陷还能通过分析空洞的形状和位置，反向追溯到锡膏印刷不均、贴装压力不对或回流焊温度设置等问题，实现精准的根源打击，某客户引入3D CT后焊点缺陷的定位效率提升了40%，产品返修率下降了15%。
4D CT是在3D CT的基础上加入了时间维度，它可以实时监测焊点在温度变化过程中的状态，是实时失效分析的终极工具，它能亲眼看到焊点裂纹是在什么温度下、从哪里开始产生、又如何扩展的，这为直接评估焊点可靠性提供了最直接的证据，它可以帮助优化回流焊的温度曲线评估不同材料的适应性，它是攻克超小型器件如01005工艺难题的利器，面对新元件或特殊板材传统调试像“碰运气”，4D CT能将“工艺窗口”可视化，工程师能明确看到峰值温度、高温停留时间等参数如何具体影响焊点内部结构从而进行科学、高效的参数设定，这大大缩短新工艺的导入时间，客户在测试中发现使用4D CT后，对微小元件在热循环中失效模式的识别准确率高达98%。
我们曾服务一家主要的消费电子产品EMS制造商，他们之前饱受困扰，老旧的X射线检测设备不稳定导致焊点质量时好时坏，一旦出问题很难追溯根源，为此他们引入了我们的4D CT检测系统，并结合原有的AOI和X-ray设备构建了一套完整的质量检测方案，实施效果非常显著，焊点缺陷的检出率提升到了99.5%，在热循环测试中对裂纹的识别准确率提高到了98%，工艺参数的调试和优化周期缩短了30%，该公司的工艺工程师分享：“以前我们主要靠2D X-ray做在线检测，但在检查BGA和01005元件时经常漏检，后来用上带计算机断层扫描功能的4D CT，我们能在回流焊过程中实时‘看到’焊点的形成和变化，这对我们提升工艺控制能力和评估焊点可靠性起到了关键作用。”
选择哪种“透视眼”，关键要看你的产品和产线需求：
2D X-ray：适用于常规产品的快速筛查，性价比最高。
3D CT：用于需要高精度检测、三维测量和空洞率分析的高可靠性产品，如汽车电子、医疗设备。
4D CT：主要面向对热循环敏感的产品研发和前沿工艺研究，是一项前瞻性的投资。
最理想的模式是构建协同检测网络，用2D X-ray或AOI进行在线检测快速过滤，用3D/4D CT对可疑点或关键部位进行离线深度分析，实现效率与深度的完美平衡，投资先进的检测技术，不仅是买设备更是在积累宝贵的“工艺数据资产”，每一次3D/4D扫描都在丰富你的焊点形态数据库和失效过程数据库，这些数据未来可以用于预测性维护和智能工艺优化，是工厂数字化转型的重要基石，建议根据产品复杂度和可靠性要求分阶段引入更高级的检测技术，避免一次性投入过高。
X射线检测技术的进化正推动着SMT工艺向着更高精度、更可靠的方向迈进，xray检测设备作为工艺工程师的关键工具，持续帮助我们应对BGA检测、底部端子元件等挑战，实现质量可控与效率提升，再通过合理运用计算机断层扫描等先进无损检测设备，企业能够优化自己的质量检测方案，不仅解决当下痛点更为未来的产线升级和核心竞争力提升打下坚实基础。
