在国防与军工电子领域每一个元器件、每一块电路板都直接关系到国家装备的可靠性与安全性，容不得半点瑕疵，因此对产品质量的检测要求极为严格，X-Ray检测是一种关键的无损检测手段，它能够在不破坏产品的情况下透视其内部结构，成为确保军用电子组件万无一失的“火眼金睛”，际诺斯将聚焦于国家军用标准(GJB)体系，深入解析X-Ray检测设备如何满足这些高标准要求，并探讨其在现代智能制造系统中的核心作用。
军工产品的工作环境通常非常恶劣可能面临高低温、强振动、高冲击等考验，为此国家制定了一系列严格的军用标准，例如 GJB 548B《微电子器件试验方法和程序》，这些标准对电子组件的密封性、内部结构完整性以及是否存在多余物等提出了强制性要求，简单来说军用电子对内部的微小异物、焊接缺陷、封装质量问题几乎是“零容忍”，一颗微小的金属碎屑或是一个肉眼看不见的焊点空洞都可能在极端条件下导致整个系统失效，这种对高可靠性的极致追求正推动着检测技术不断向更高精度、更高稳定性和全自动化方向发展。
X-Ray检测技术凭借其强大的穿透成像能力在军工电子生产中扮演着多重关键角色：
密封性与气密性检测：对于气密性封装的器件X-Ray可以精准识别外壳或盖板焊接处的微小裂缝、空洞，确保其完全密封，防止湿气或污染物侵入。
内部多余物检测(PIND)：GJB标准严格限制组件内部的异物，X-Ray能有效识别微小的金属屑、残留焊料球、纤维等多余物，满足军工产品对内部洁净度的苛刻要求。

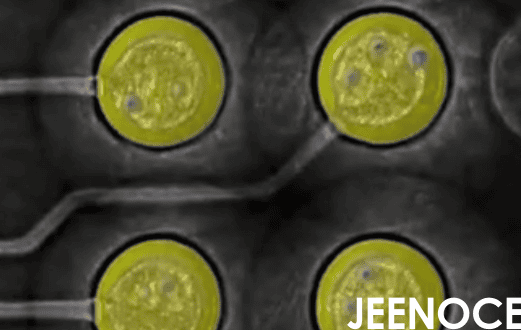

焊接质量评估：现代军用电子大量采用BGA、QFN等高密度封装器件，其焊点隐藏在芯片底部，传统方法无法检测，X-Ray可以清晰呈现焊点的形状、大小以及是否存在虚焊、桥连或空洞。
多层PCB与复杂组件内部结构检测：对于高多层印制电路板(PCB)或复杂的芯片封装，X-Ray可以无损透视内部走线、埋孔、层间对位情况，提前发现潜在的结构缺陷。
小贴士：在评估焊接质量时关注焊点的均匀性和连续性比单纯看亮度更重要，亮度差异可能提示存在空洞或厚度不均。
要满足GJB标准X-Ray检测本身也必须标准化、规范化，例如GJB 548B对X-Ray检测的方法、设备能力、图像分辨率和对比度都有明确要求，现代先进的自动化X射线检测系统(AXI)能够将这一流程标准化，从样品自动上料、检测参数自动匹配(针对不同产品)，到基于人工智能算法的缺陷自动识别与分类，均可实现，更重要的是整个过程的数据采集结果可以无缝集成到制造执行系统(MES)或企业资源计划(MRP)中，实现从检测到分析、再到工艺优化的数据闭环管理，确保每一件产品的质量都可追溯。
为军工电子生产线选择X-Ray设备，必须考虑以下几个核心优势：
高精度与高分辨率成像：必须能清晰呈现微米级的缺陷细节，这是满足军标的基础。
真正的无损检测(NDT)特性：在检测过程中绝不损伤产品，保障其全生命周期的可靠性。
强大的自动化与集成能力：支持在线检测，能够无缝嵌入现有的SMT(表面贴装技术)生产线，实现自动化流转，极大降低因人工上下料导致的效率损失和产线停摆风险。
卓越的数据兼容性：设备需具备强大的通信接口，能与工厂的MES、MRP、SPC(统计过程控制)系统深度联动，直接贡献于提升整体设备效率(OEE)，提供真正的Turn-key解决方案。
小贴士：在进行系统集成前务必与设备供应商明确数据接口格式和通信协议，并提前在测试环境中进行联调，这是保证上线成功的关键一步。
我是国内某重点军工电子制造企业的自动化开发工程师，我们过去一直使用老式的手动离线X-Ray设备，效率低，数据靠人工记录，与MES系统完全脱节，质量追溯非常困难，我们的核心痛点是检测成为生产瓶颈，且无法形成有效的质量数据流来指导工艺改进，为此我们引入了际诺斯的自动化X射线检测系统(AXI)，项目目标很明确：第一，实现从离线到在线检测的升级，匹配产线节拍，第二必须完成新设备与现有MES系统的数据对接，实施过程中最大的挑战是系统集成，我们与际诺斯工程师紧密合作，利用设备的标准化通信协议(如SECS/GEM)，确保了检测数据(包括图像、缺陷坐标、判定结果)能实时、自动地上报至MES。我们在MES中为每个产品建立了专属的检测程序库和标准缺陷图谱库，量化成果是显著的：检测效率整体提升了30%，由于采用了先进的图像算法，误判率下降至0.1%以下，更重要的是生产线OEE提升了12%，现在任何一块板卡的检测历史和缺陷数据都能在MES中一键追溯，真正实现了质量数据的闭环管理，并能反向优化前端的锡膏印刷和回流焊工艺参数。
小贴士：在进行系统集成前务必与设备供应商明确数据接口格式和通信协议，并提前在测试环境中进行联调，这是保证上线成功的关键一步。
作为自动化开发经理，我认为X-Ray检测的价值已远超单纯的“找缺陷”。
它不仅是检测节点，更是关键的质量数据源，其采集的海量缺陷数据通过分析可以精准定位是锡膏印刷、贴片还是回流焊环节出了问题，从而自动反馈调整前道工艺参数，形成“检测-分析-反馈-优化”的智能闭环，从根源上提升良率。
军工产品型号多、批量小，因此我们选择的X-Ray设备必须具备硬件模块化(如可快速更换的射线源和探测器)和软件可配置性，切换产品时只需在软件中调用预设的检测程序，硬件稍作调整即可，极大提升了设备利用率和生产柔性。
在引入高端自动化设备时最怕现场调试耽误生产，我们青睐那些能提供设备数字孪生模型的供应商，我们可以在电脑上提前完成设备布局模拟、通讯测试和流程仿真，大幅缩短现场集成时间，同时基于模型和实时运行数据，系统还能实现对设备关键部件的预测性维护，提前预警故障，避免非计划停机。
X-Ray无损检测是国防军工电子质量控制中不可或缺的核心环节，面向严苛的GJB军标体系选择一款符合标准、具备高可靠性、高精度且拥有强大自动化与数据集成能力的X射线检测设备，是确保产品质量的基石，展望未来，在智能制造与工业4.0的浪潮下X-Ray检测系统已从单一的“质量卫士”演进为驱动整线智能化、数字化的战略工具，它通过提供精准的质量数据源，并与生产系统深度联动，正在为军工电子制造带来效率、可靠性与可追溯性的全面飞跃。
