随着手机、电脑和汽车电子的体积越来越小，电子元器件也变得越来越精密，在SMT生产线上BGA、QFN、PoP、SiP等高密度封装产品越来越多，这些产品的焊点隐藏在芯片底部或结构内部，肉眼和普通光学检测无法看到，传统检测手段存在漏检率高、效率低的问题已经难以满足现代生产的节奏，这时候X射线检测设备成为解决这些问题的关键工具，同时工厂对在线检测和实时监控的需求也日益迫切，这为智能制造转型提供了支撑，际诺斯将详解X射线检测如何应对高密度封装产品的检测难点，帮助SMT产线实现智能化升级。

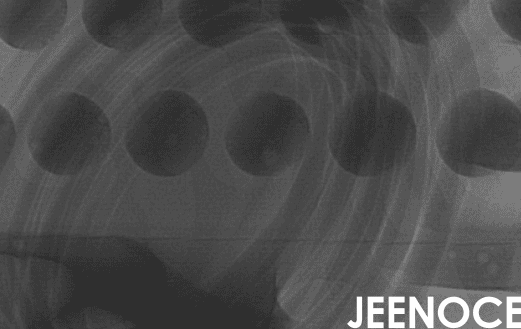

BGA芯片底部布满密集的球形焊点，就像一排排小钢珠，这些焊点被芯片本体挡住光学检测完全看不到，而且焊点数量多，有的芯片上有上千个焊点，对检测精度要求非常高，这时需要自动光学检测(AOI)和X射线检测配合使用，才能全面覆盖缺陷。
QFN芯片顶部没有引脚，引脚藏在底部四周，最麻烦的是底部的散热焊盘，容易出现虚焊问题，这种封装体积小细节识别难度大，必须使用微焦点X射线技术才能看清。
PoP封装像叠罗汉一样将两个芯片上下堆叠，多层结构叠加后检测盲区增加，层与层之间的连接是否可靠，需要三维成像技术才能精确评估。
SiP封装把多个芯片、电阻、电容集成在一个封装里，内部结构非常复杂，检测时既要查看多层电路，又要判断互连质量。这推动了无损检测技术的不断升级。
3D X射线检测可以实现非破坏性的三维成像，就像给产品做CT扫描，它能清晰展现内部结构支持自动缺陷识别和分类，大大提升检测效率，现在很多设备集成了AI缺陷检测算法，能够自动判断焊点的好坏。
分辨率：支持微米级精度，能看清比头发丝还要细的缺陷，完全满足高密度封装的检测需求。
检测速度：通过优化算法和硬件配置，实现高速稳定检测，一台设备每分钟可检测几十片板子，满足在线检测的节拍要求。
软件功能：集成AI算法后，缺陷识别准确率可达99%以上，系统支持实时监控，检测数据可以直接反馈给生产线。
相比AOI(自动光学检测)和ICT(在线测试)，3D X射线检测能覆盖更多隐藏缺陷，例如BGA焊点内部的空洞、QFN底部的虚焊，这些都是传统手段无法发现的，使用X射线检测后人工干预减少，误判率降低，助力智能制造产线升级。
小贴士： 选择X射线检测设备时应重点关注分辨率和检测速度这两个参数，分辨率决定能否看清微小缺陷，检测速度决定是否能跟上产线节奏，建议先用自己工厂的产品进行测试，看实际效果。
通过自动化检测减少停机时间，提高设备利用率，以前靠人工目检一个人一天最多看几百块板子，还容易疲劳漏检，现在X射线检测设备可以24小时不停机，检测效率大幅提升，同时实时监控功能能及时发现异常，减少因检测不及时导致的返工和报废。
高密度封装产品种类多、批量小，经常需要换线，X射线检测设备可以快速切换检测模式，适应多品种小批量的生产需求，检测数据实时反馈，帮助生产部门快速调整工艺参数，加快决策响应速度。
X射线检测设备可以与MES/SCADA系统对接，实现数据互联互通，检测数据不再是孤岛而是成为生产异常预警和质量追溯的基础，这强化了智能制造的数据闭环，让厂长能实时掌握产线状况。
小贴士： 建立检测参数库是个好办法，把不同产品的检测参数保存下来换线时一键调用，节省大量调试时间，建议每次换新产品时花10分钟存入参数，长期积累能省很多事。
传统检测只输出“合格/不合格”标签，信息量少，而X射线检测设备可以生成焊点形态、空洞率、偏移量等结构化数据，直接接入MES系统，形成质量数据中台，厂长可以实时查看每批次产品的缺陷分布热力图，快速定位工艺薄弱环节，而不是等到事后报告。
通过AI缺陷检测算法，将检测结果与回流焊温度、印刷厚度等工艺参数关联，当检测到某BGA焊点空洞率连续3片超标时系统会自动推送“建议降低峰值温度2°C”的预警，能减少同类缺陷重复发生，从源头解决问题。
检测数据实时同步至质量、工艺、生产部门看板，避免“等报告开会”的延迟，当检测发现批量性缺陷时系统自动生成根因分析报告并推送至相关责任人，以前处理一个异常需要几个小时，现在几分钟就能搞定。
小贴士： 引入X射线检测设备后建议同步建立缺陷数据库，记录每次检测到的缺陷类型、位置和原因，积累3-6个月的数据后，可以分析出产线的薄弱环节，针对性改进工艺。
某大型EMS厂应用X射线检测设备后效果提升
“我们公司主要承接BGA和SiP类产品的SMT生产，之前依赖人工目检和AOI，漏检率高、效率低，引入X射线检测设备后检测准确率提升了40%，单次检测时间从5分钟缩短至1分钟，显著提高了产能和交付能力。”
某OEM厂通过X射线检测优化质量控制流程
“我们曾面临PoP封装产品层间虚焊率高的问题，传统检测手段难以发现，采用X射线检测设备后能够精准定位缺陷位置，有效降低返工率，同时减少了约20%的人力成本。”
面对高密度封装产品的检测挑战，X射线检测设备凭借高精度、高效率和智能化特性，已成为SMT生产线不可或缺的关键环节，通过合理配置与工艺优化企业可以实现设备OEE最大化、缩短换线与交付周期、整线数字化升级的目标，结合在线检测、实时监控与AI缺陷检测技术，X射线检测正加速推动电子制造迈向智能制造新阶段，全面提升企业竞争力。
