如今电子制造行业中的 PCB 越来越复杂，线路变得更细，层数也越来越多，传统的检测方法如人工目检或普通光学检测，已经难以发现隐藏在板子内部的微小缺陷，对于工艺开发经理和工程经理来说，如何平衡检测质量与成本是一个令人困扰的问题，X-Ray 检测设备是解决这一问题的关键工具，虽然其初期投资较高但如果我们只关注价格，而忽略它带来的隐性收益，就可能错失真正的价值，际诺斯将通过一个完整的 ROI 计算模型结合真实案例说明如何让高端 PCB X-Ray 检测设备在 18 个月内实现回本。
显性收益是直接可见的节省方式，主要包括以下几个方面：

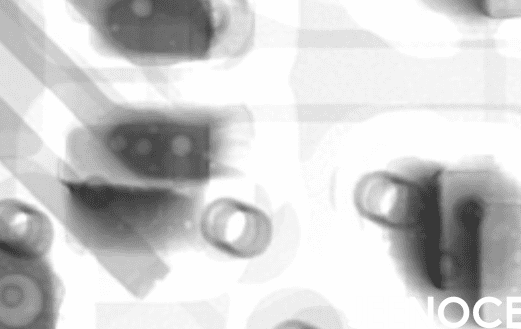

高分辨率的 X-Ray 检测系统可以清晰地看到 BGA 焊点内部的空洞、多层板的内层短路等微小缺陷，这有助于减少漏检，使不合格产品在早期被发现，避免后续工序的浪费，同时精准的检测还能降低“过杀率”，即把合格产品误判为不合格的情况。
提前发现缺陷意味着可以在问题扩大之前进行修复，避免后期大规模返工，例如一块价值几千元的高频高速 PCB，如果在测试阶段才发现问题返工成本可能高达数百元，而 X-Ray 检测能在早期锁定问题，节省大量人力和材料。
自动化 X-Ray 检测设备可以 24 小时不间断工作，速度远超人工，更重要的是，它可以与 MES(制造执行系统)无缝集成，实时上传检测数据，生产线能立即根据结果调整参数，从而缩短生产周期。
提示： 在选择 X-Ray 设备时优先考虑支持 5D CT 检测的型号，这种技术能对 BGA 和多层板进行立体成像，比传统 2D 检测更准确，能有效减少误判。
隐性收益往往被忽视，但它们的价值可能更大。
产品质量稳定后客户投诉自然减少，一次严重的客户投诉可能导致索赔、退货甚至丢掉订单，而一台高端 X-Ray 检测设备，可能通过避免一次批量报废损失，就赚回整台设备的钱。
X-Ray 检测系统与 MES 系统集成后，检测数据不再是孤立的，这些数据可以用于分析缺陷规律，比如某个工序的良率为什么突然下降，通过打破数据孤岛，企业能实现全流程质量追溯，提升决策效率。
很多工厂中检测数据分散在不同电脑里，工艺工程师需要花大量时间整理数据，当 X-Ray 设备与 MES 打通后，数据自动汇总，问题出现时能立刻报警避免“事后诸葛亮”的尴尬。
提示： 如果你的产品单价高、批量大，建议在 ROI 模型中单独列出“批量报废损失规避”这一项，哪怕每年只避免一次，也能让回收期缩短好几个月。
要清楚计算投资回报，我们需要一个清晰的模型，
设备初始投资成本
包括设备采购费、安装调试费、培训费等，一台支持 5D CT 检测的高端 X-Ray 设备，价格可能在 300 万到 500 万元之间，虽然看起来贵，但通过隐性收益可以快速回收。
运营成本估算
包括电费、维护费、耗材等，自动化设备可以减少人工，因此运营成本可能低于传统检测方式。
收益计算维度
缺陷减少带来的成本节约(包括过杀率降低)
返工与报废减少带来的成本节约(包括避免批量报废损失)
客户投诉减少带来的间接收益(如索赔减少、品牌溢价)
效率提升带来的产能增长收益(如检测速度提升 30%)
投资回收期计算公式
投资回收期 = 初始投资 / 年度净收益
提示： 计算 ROI 时一定要把“风险规避系数”加进去，比如，你所在行业每年发生一次批量报废的概率是 10%，损失 100 万元，那么这项隐性收益的预期值就是 10 万元/年，别小看这个数字，它能让回收期缩短好几个月。
我是某国内中大型 PCB 制造企业的工艺工程师，主要负责高频高速 PCB 的检测工艺，我们公司主要生产用于 5G 基站和通信设备的高端板子，对质量要求极高，以前我们使用传统 AOI 加人工复检，问题很多：过杀率高达 8%，返工率居高不下，而且数据分散在各个电脑里，想分析问题得花好几天，我们引入了际诺斯提供的高端 X-Ray 检测设备，支持 5D CT 检测，并且与我们的 MES 系统实现了无缝集成，设备安装后，我们花了两周时间调整检测参数，把过杀率从 8% 降到了 2% 以下，实施效果
一次通过率提升了 15%
返工率下降了 20%
年度报废损失减少了约 120 万元(其中过杀率降低就节省了 30 万元)
客户投诉率下降了 30%
最惊险的一次：某批次产品因为内层短路，传统检测没发现，但 X-Ray 在早期就检测出来了，避免了 50 万元的批量报废损失。
ROI 计算结果
设备投资总额：380 万元
年度净收益：210 万元(包括显性和隐性收益)
投资回收期：18 个月
客户的真实感受“以前我们检测多层板和 BGA 封装产品，经常需要多次人工复检，费时费力还容易出错，用了 X-Ray 检测设备后，一次就能完成，而且数据直接传到 MES 系统里，工艺优化变得特别方便，我们算了一下，不到两年就收回了设备成本，更重要的是，质量稳定了，客户对我们的信任度明显提高，订单也更多了。”
过杀率从 8% 降到 2%，表面上是少报废了 6% 的合格品，但更深层的价值在于，这些原本被浪费的产能被释放出来了，比如，我们公司把原来用于复检的产线时间重新分配，高端产品月产量提升了 12%，直接带来了额外收入，所以，X-Ray 检测设备不是花钱的“成本中心”，而是赚钱的“利润引擎”。
以前检测数据是“事后报告”，发现问题时已经晚了，现在，X-Ray 检测数据实时反馈给前道工序，比如压合和钻孔，通过分析 5D CT 检测中发现的 BGA 空洞分布规律，我们反向优化了回流焊温度曲线，从源头减少了缺陷，这种“检测-反馈-优化”的闭环，让 X-Ray 设备成了数字化质量管理的核心节点。
在传统 ROI 模型中，隐性收益常被低估，但一次批量报废(比如因内层短路导致整批报废，损失可达 50 万到 200 万元)的规避，足以在单次事件中覆盖设备投资的 10% 到 50%，对于高频高速 PCB 等高附加值产品，这种“黑天鹅”风险尤为突出，所以，计算 ROI 时一定要加入“风险规避系数”，才能真实反映设备的战略保险价值。
通过系统化的 ROI 分析可以看出，高端 X-Ray 检测设备不仅在显性成本上带来直接节约，在隐性收益方面也具备显著优势，尤其在面对高端 PCB 检测难题时，该设备成为提升工艺水平与盈利能力的重要工具，对于追求数字化质量管理的工艺开发与工程经理而言，选择合适的 X-Ray 检测设备(如支持 5D CT 检测、MES 无缝集成的系统)是实现技术升级与成本优化的有效路径，通过降低过杀率、减少返工、降低客户投诉及规避批量报废损失，企业可在 18 个月内实现投资回本。
